WS-C4500X-24X-IPB

Нет отзывов

WS-C4500X-24X-IPB — это 24-портовая IP-база Catalyst 4500-X 10GE, фронтальное охлаждение, без P/S.

Краткие характеристики

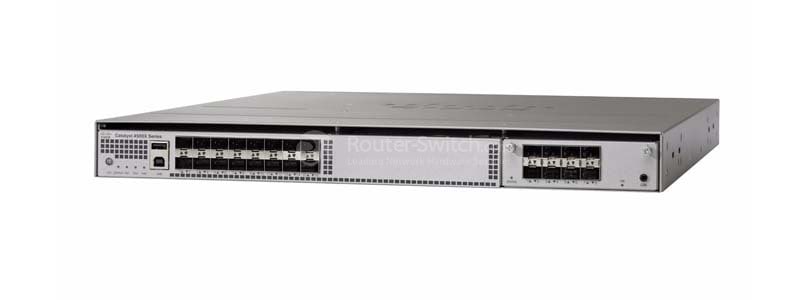

На рис. 1 показан внешний вид WS-C4500X-24X-IPB.

В Таблице 1 показаны краткие характеристики.

Код продукта	WS-C4500X-24X-IPB
Емкость коммутатора	800 Гбит/с
порты	16 портов 10 Gigabit Ethernet
расход воздуха	Охлаждение спереди назад
восходящий модуль	1 x 8-портовый модуль восходящей связи в комплекте
Порты управления	1 x консоль - RJ-45, 1 x 10/100/1000 Gigabit Ethernet, 1 x порт SD, 1 x USB (тип A), 1 x USB (тип B)
Версия прошивки	IP-база
Источник питания	1 блок питания переменного тока C4KX-PWR-750AC-R, двойной
Вентилятор	5 x C4KX-FAN-R Catalyst 4500-X Вентилятор охлаждения, направленный спереди назад
Оборудование для монтажа в стойку	Включено
Силовое устройство	Внутренний блок питания - горячее подключение
Размеры шасси	1,75 x 17,25 x 21 дюйм (4,4 x 43,8 x 53,3 см) (В x Ш x Г)

информация о продукте

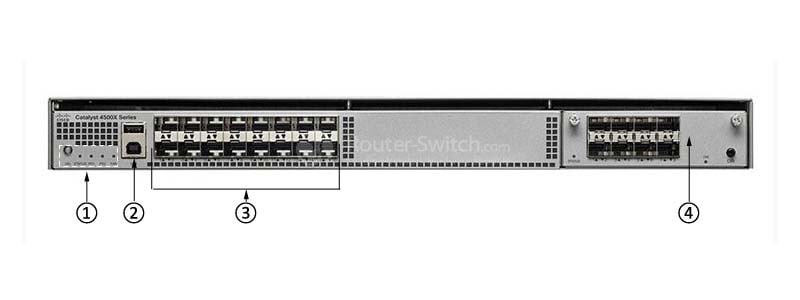

На рис. 2 показана передняя панель WS-C4500X-24X-IPB.

Примечание:

① Зона светодиодов ② Порты USB (2 порта) Верхний порт представляет собой разъем типа A; нижний порт представляет собой разъем типа B ③ 16 × портов Ethernet

④ 8-портовый слот для модуля восходящей связи (приобретается отдельно)

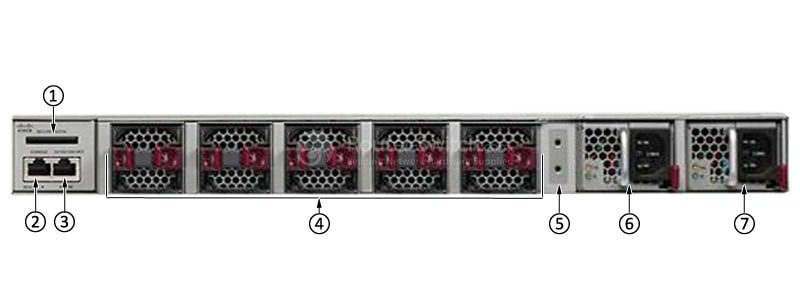

На рис. 3 показана задняя панель WS-C4500X-24X-IPB.

Примечание:

① Порт SECURE DIGITAL ② Порт CONSOLE ③ Порт 10/100/1000 MGT ④ Блоки вентиляторов (5 блоков) ⑤ Площадка заземления корпуса

⑥ Отсек блока питания (показан установленный блок питания переменного тока) ⑦ Отсек блока питания (показан установленный блок питания переменного тока)

Аксессуары

В Таблице 2 показаны рекомендуемые элементы для WS-C4500X-24X-IPB.

Категория	Модель	Описание
Блоки питания переменного тока	C4KX-PWR-750AC-R/2	Catalyst 4500X 750 Вт переменного тока с охлаждением спереди и сзади 2-й источник питания PWR
Блоки питания переменного тока	C4KX-PWR-750AC-R	Блок питания Catalyst 4500X 750 Вт переменного тока с охлаждением спереди и сзади
КАРТА	C4KX-NM-8SFP+	Catalyst 4500X 8-портовый сетевой модуль 10G
КОНСОЛЬНЫЕ КАБЕЛИ	КАБИНА-КОНСОЛЬ-RJ45	Консольный кабель 6 футов с RJ45 и DB9F
1G SFP	GLC-SX-MMD	Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, DOM
1G SFP	GLC-BX-U	1000BASE-BX SFP, 1310 нм
10G SFP	СФП-10Г-СР	SFP-модуль 10GBASE-SR
10G SFP	SFP-H10GB-CU1M	Кабель 10GBASE-CU SFP+ 1 метр

Руководство по переходу

[PDF] Руководство по обновлению Cisco Access и магистрального коммутатора

[PDF] Выбор коммутаторов Cisco для кампуса, филиала, цифрового здания

Получить больше информации

У вас есть вопросы о WS-C4500X-24X-IPB?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

ACL VLAN, маршрутизатора и порта Да

ACL-список портов Да

ARP-записи 47К

C4KX-FAN-R L10 Жизнь 60 000 при 40C

IGMP-группы 32К

RoHS Сокращение содержания опасных веществ (ROHS) 5

Unicast Reverse Path Forwarding (uRPF) Проверка оборудования Да

USB-порт Тип A (хранилище и загрузка) до 4 ГБ

WS-C4500X-24X-ES 209 330

WS-C4500X-40X-ES 199 720

WS-C4500X-F-16SFP+ 209 330

WS-C4500X-F-32SFP+ 199 720

Акустический шум, измеренный в соответствии со стандартом ISO 77 Промышленный продукт: максимум 65 дБА

Анализатор коммутируемых портов (SPAN), Анализатор удаленных ком 8 двунаправленных сеансов со скоростью линии (вход и выход)

Аппаратное соединение L2 До 250 млн пакетов в секунду

Безопасность порта Да

Буферы портов 32 МБ общей памяти

Всего VLAN 4094

Всего коммутируемых виртуальных интерфейсов (SVI) 4094

Встроенная память (SRAM DDR-II) 4ГБ

Входной ток 11 А переменного тока при 110 В переменного тока, 6 А при 200 В переменного тока/постоянного тока 25 А макс.

Входные розетки источника питания AC IEC 60320 C15/DC Съемная винтовая клемма (прилагается)

Выходное время удержания АС = 16 мс; DC = 4 мс при максимальной нагрузке

Выходные рейтинги 12 В при 62 А и 3,3 В при 3 А

Гибкие записи Netflow 128К

Двойной источник питания Да

Диапазон входного напряжения и частота от 100 до 240 В переменного тока, 50-60 Гц/постоянный ток от -72 до -40 В постоянного тока

Дополнительная внешняя память (SD-карта) 2 ГБ

Заменяемые на месте вентиляторы Да (5 вентиляторов)

Записи ACL безопасности (1K=1024) 128 КБ (64 КБ на входе и 64 КБ на выходе) совместно с QoS

Записи QoS 128 КБ (64 КБ на входе и 64 КБ на выходе) совместно с ACL

Записи управления доступом к среде (MAC) 55К

Класс обслуживания (CoS) Да

Количество стекируемых коммутаторов в VSS до 2

Контроль трафика (ранее известный как подавление широковещательн Да

Максимальная мощность переменного тока 750 Вт

Максимальная мощность постоянного тока 750 Вт

Максимальное количество каналов виртуального коммутатора 8

Маршрутизация IPv4 в оборудовании До 250 млн пакетов в секунду

Маршрутизация IPv6 в оборудовании До 125 млн пакетов в секунду

Метод ограничения расхода на основе расхода; Количество тарифов Поддерживается использование записей о потоках в критериях классификации и контролирующих действиях.

Модуль расширения (дополнительно) 8x10 GE SFP+/SFP — C4KX-NM-8SFP+

Непрерывная переадресация с переключением с отслеживанием состоя Через переключатели

Облегченная масштабируемость VRF 64

Обновление программного обеспечения в процессе эксплуатации Через переключатели

Ограничители скорости процессора (защита от DoS-атак) включают к Да

Ограничители скорости процессора HW по пакетам в секунду (pps) и Поддерживается в аппаратной политике управления плоскостью (CoPP)

Ограничитель микропотока Да. Поддерживается с использованием записей потоков в карте классов.

Относительная влажность Влажность при хранении: 95% относительной влажности

Отраслевые стандарты электромагнитной совместимости, безопасност GR-63-Основные системы построения сетевого оборудования (NEBS), уровень 3 GR-1089-Основной уровень 3

Отслеживание записей протокола динамической конфигурации хоста ( 12K (привязки DHCP snooping)

Очереди портов 8 очередей/порт

Очереди ЦП 64

Переключение переменного тока в постоянный и наоборот Да

Поддержка Jumbo Frame для мостовых и маршрутизируемых пакетов До 9216 байт

Политика уровня управления (CoPP) для многоадресной рассылки Да

Порт управления 10/100/1000 База-Т

Применение политики Qos На порт или на Vlan или на порт, на VLAN Детализация

Пропускная способность VSS До 1,6 Тбит/с

Пропускная способность системы До 800 Гбит/с

Простая масштабируемость виртуальной сети (EVN) 32

Процессор Двухъядерный 1,5 ГГц

Рабочая высота от 60 м ниже уровня моря до 3000 м над уровнем моря

Рабочая Температура от 0°C до 40°C (относительная влажность до 90%)

Расширения IEEE 802.1x и 802.1x Да

Резервирование вентиляторов Отсутствие влияния на производительность при выходе из строя одного вентилятора

Рейтинг шнура питания 15А переменного тока/25А постоянного тока

Решение высокой доступности Система виртуальной коммутации (VSS)

Сертификаты безопасности UL 60950-1, второе издание CAN/CSA-C22.2 № 60950-1 Второе издание EN 60950-1 Второе издание МЭК 60950-1, второе издание АС/НЗС 60950-1

Совокупное ограничение скорости Входной порт или VLAN и выходной VLAN или порт уровня 3

Совокупные ограничители скорости трафика (1K = 1024) 16К

Соответствие нормативным требованиям Маркировка СЕ

Соответствие электромагнитным помехам и электромагнитной совмест 47CFR, часть 15 (CFR 47), класс A AS/NZS CISPR22 Класс А СИСПР22 Класс А EN55022 Класс А ICES003 Класс А ВККИ класс А EN61000-3-2 EN61000-3-3 КН22 Класс А CNS13438 Класс А EN55024 СИСПР24 EN300386 КН24

Ссылка на виртуальный коммутатор 1GE или 10GE

Суммарная выходная мощность БТЕ (Примечание: 1000 БТЕ/ч = 293 Вт 1122 БТЕ/ч (330 Вт) номинальная/1365 БТЕ/ч (400 Вт) макс.

Температура хранения от -40°C до 70°C (относительная влажность 93%)

Типы уровней ограничения скорости Гарантированная скорость передачи информации (CIR), пиковая скорость передачи информации (PIR)

Точка кода дифференцированных услуг (DSCP) Да

Частные виртуальные локальные сети Да

Экземпляры протокола связующего дерева 10 тыс.

энергонезависимая память 2 ГБ

Энергопотребление системы 330 Вт номинальная/400 Вт макс.

Ярлыки ACL Да
