WS-C4500X-24X-ES

Каталог

WS-C4500X-24X-ES

Нет отзывов

WS-C4500X-24X-ES — это один из коммутаторов Catalyst серии 4500-X. Коммутатор Catalyst серии 4500-X — это устройство высотой 1RU, которое предоставляет 16 или 32 порта 10GBASE-X (SFP+) или 1GBASE-X (SFP). Дополнительные 8 портов 1000BASE-X (SFP) или 10GBASE-X (SFP+) доступны в съемном модуле восходящей связи Ethernet, который устанавливается в отсек на передней панели корпуса коммутатора.

Краткие характеристики

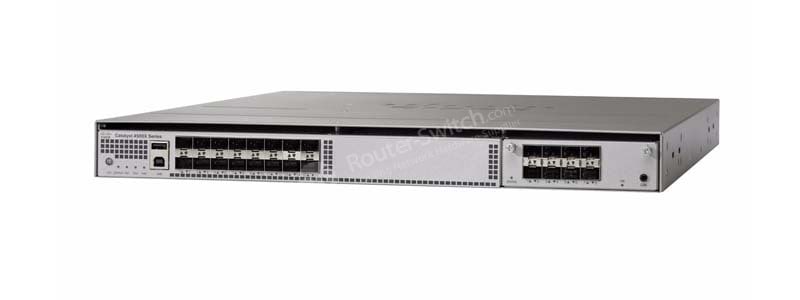

На рис. 1 показан внешний вид WS-C4500X-24X-ES.

В Таблице 1 показаны краткие характеристики.

Код продукта	WS-C4500X-24X-ES
Тип переключателя	Удалось
Переключить слой	L3
Базовый коммутационный тип портов Ethernet RJ-45	10G Ethernet (100/1000/10000)
Количество слотов для модулей SFP+	24
Консольный порт	РДЖ-45
Сетевые стандарты	IEEE 802.1D, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE 802.3, IEEE 802.3ad, IEEE 802.3ae
Коммутационная способность	800 Гбит/с
пропускная способность	250 миллионов пакетов в секунду
Частота процессора	1,5 МГц
Внутренняя память	2000 МБ
Пакетная буферная память	32 МБ
Среднее время наработки на отказ (MTBF)	209330 ч
Потребляемая мощность (типичная)	750 Вт
порты	16 портов Ethernet 1G или 10G (требуются приемопередатчики SFP или SFP+)
расход воздуха	Воздушный поток спереди назад (блоки вентиляторов и блоки питания имеют бордовый цвет)
восходящий модуль	8-портовый модуль восходящей линии связи (требуются приемопередатчики SFP или SFP+)
Размеры шасси	1,75 x 17,25 x 21 дюйм (4,4 x 43,8 x 53,3 см) (В x Ш x Г)
Вес шасси	·20 фунтов (9,07 кг) (без блоков питания) ·22 фунта (9,98 кг) (с одним установленным блоком питания) ·24 фунта (10,89 кг) (с двумя установленными блоками питания)

информация о продукте

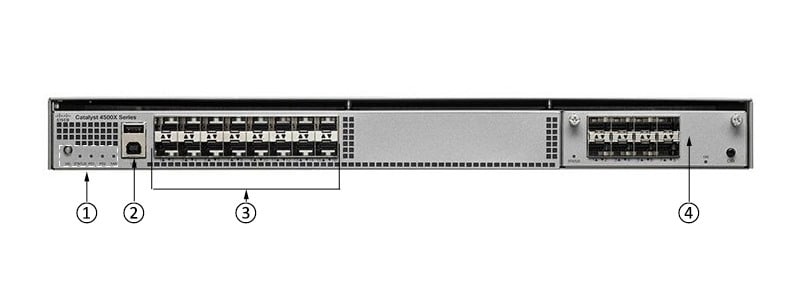

На рис. 2 показана передняя панель WS-C4500X-24X-ES.

Примечание:

①	Площадь светодиодов
②	USB-порты (2 порта) Верхний порт — разъем типа A; нижний порт - разъем типа B
③	16 портов Ethernet
④	8-портовый слот для модуля восходящей связи (Куплен отдельно)

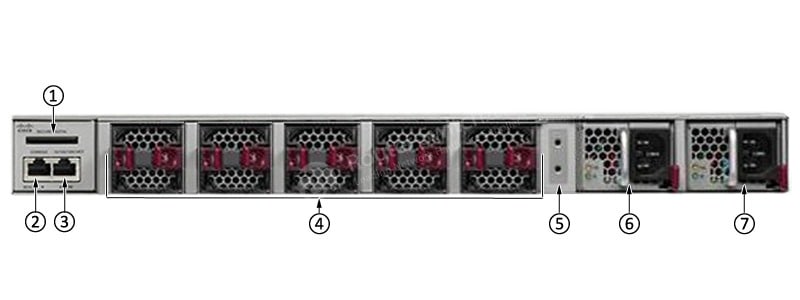

На рис. 3 показана задняя панель WS-C4500X-24X-ES.

Примечание:

①	БЕЗОПАСНЫЙ ЦИФРОВОЙ порт
②	КОНСОЛЬНЫЙ порт
③	Порт 10/100/1000 МГТ
④	Блоки вентиляторов (5 блоков)
⑤	Площадка заземления шасси
⑥	Отсек блока питания (показан установленный блок питания переменного тока)
⑦	Отсек блока питания (показан установленный блок питания переменного тока)

Аксессуары

В Таблице 2 показаны рекомендуемые элементы для WS-C4500X-24X-ES.

Категория	Модель	Описание
Блоки питания переменного тока	C4KX-PWR-750AC-R/2	Catalyst 4500X 750 Вт переменного тока с охлаждением спереди и сзади 2-й блок питания PWR
Блоки питания переменного тока	C4KX-PWR-750AC-R	Блок питания Catalyst 4500X 750 Вт переменного тока с охлаждением спереди и сзади
КАРТА	C4KX-NM-8SFP+	Catalyst 4500X 8-портовый сетевой модуль 10G
КОНСОЛЬНЫЕ КАБЕЛИ	КАБИНА-КОНСОЛЬ-RJ45	Консольный кабель 6 футов с RJ45 и DB9F
1G SFP	GLC-SX-MMD	Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, DOM
1G SFP	GLC-BX-U	1000BASE-BX SFP, 1310 нм
10G SFP	СФП-10Г-СР	SFP-модуль 10GBASE-SR
10G SFP	SFP-H10GB-CU1M	Кабель 10GBASE-CU SFP+ 1 метр

Сравните с аналогичными товарами

В таблице 3 показано сравнение WS-C4500X-24X-ES и WS-C4500X-F-16SFP+.

Код продукта	WS-C4500X-24X-ES	WS-C4500X-F-16SFP+
Коммутационная способность	800 Гбит/с	800 Гбит/с
Внутренняя память	2000 МБ	4096 МБ
Пакетная буферная память	32 МБ	32 МБ
Среднее время наработки на отказ (MTBF)	209330 ч	209330 ч
Потребляемая мощность (типичная)	750 Вт	330 Вт
порты	16 портов Ethernet 1G или 10G (требуются приемопередатчики SFP или SFP+)	16 портов Ethernet 1G или 10G (требуются приемопередатчики SFP или SFP+)
расход воздуха	Воздушный поток спереди назад (блоки вентиляторов и блоки питания имеют бордовый цвет)	Направленный воздушный поток (блоки вентиляторов и блоки питания отмечены синим цветом)

Получить больше информации

У вас есть вопросы о WS-C4500X-24X-ES?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

ACL VLAN, маршрутизатора и порта Да

ACL-список портов Да

ARP-записи 47К

C4KX-FAN-R L10 Жизнь 60 000 при 40C

IGMP-группы 32К

RoHS Сокращение содержания опасных веществ (ROHS) 5

Unicast Reverse Path Forwarding (uRPF) Проверка оборудования Да

USB-порт Тип A (хранилище и загрузка) до 4 ГБ

WS-C4500X-24X-ES 209 330

WS-C4500X-40X-ES 199 720

WS-C4500X-F-16SFP+ 209 330

WS-C4500X-F-32SFP+ 199 720

Акустический шум, измеренный в соответствии со стандартом ISO 77 Промышленный продукт: максимум 65 дБА

Анализатор коммутируемых портов (SPAN), Анализатор удаленных ком 8 двунаправленных сеансов со скоростью линии (вход и выход)

Аппаратное соединение L2 До 250 млн пакетов в секунду

Безопасность порта Да

Буферы портов 32 МБ общей памяти

Всего VLAN 4094

Всего коммутируемых виртуальных интерфейсов (SVI) 4094

Встроенная память (SRAM DDR-II) 4ГБ

Входной ток 11 А переменного тока при 110 В переменного тока, 6 А при 200 В переменного тока/постоянного тока 25 А макс.

Входные розетки источника питания AC IEC 60320 C15/DC Съемная винтовая клемма (прилагается)

Выходное время удержания АС = 16 мс; DC = 4 мс при максимальной нагрузке

Выходные рейтинги 12 В при 62 А и 3,3 В при 3 А

Гибкие записи Netflow 128К

Двойной источник питания Да

Диапазон входного напряжения и частота от 100 до 240 В переменного тока, 50-60 Гц/постоянный ток от -72 до -40 В постоянного тока

Дополнительная внешняя память (SD-карта) 2 ГБ

Заменяемые на месте вентиляторы Да (5 вентиляторов)

Записи ACL безопасности (1K=1024) 128 КБ (64 КБ на входе и 64 КБ на выходе) совместно с QoS

Записи QoS 128 КБ (64 КБ на входе и 64 КБ на выходе) совместно с ACL

Записи управления доступом к среде (MAC) 55К

Класс обслуживания (CoS) Да

Количество стекируемых коммутаторов в VSS до 2

Контроль трафика (ранее известный как подавление широковещательн Да

Максимальная мощность переменного тока 750 Вт

Максимальная мощность постоянного тока 750 Вт

Максимальное количество каналов виртуального коммутатора 8

Маршрутизация IPv4 в оборудовании До 250 млн пакетов в секунду

Маршрутизация IPv6 в оборудовании До 125 млн пакетов в секунду

Метод ограничения расхода на основе расхода; Количество тарифов Поддерживается использование записей о потоках в критериях классификации и контролирующих действиях.

Модуль расширения (дополнительно) 8x10 GE SFP+/SFP — C4KX-NM-8SFP+

Непрерывная переадресация с переключением с отслеживанием состоя Через переключатели

Облегченная масштабируемость VRF 64

Обновление программного обеспечения в процессе эксплуатации Через переключатели

Ограничители скорости процессора (защита от DoS-атак) включают к Да

Ограничители скорости процессора HW по пакетам в секунду (pps) и Поддерживается в аппаратной политике управления плоскостью (CoPP)

Ограничитель микропотока Да. Поддерживается с использованием записей потоков в карте классов.

Относительная влажность Влажность при хранении: 95% относительной влажности

Отраслевые стандарты электромагнитной совместимости, безопасност GR-63-Основные системы построения сетевого оборудования (NEBS), уровень 3 GR-1089-Основной уровень 3

Отслеживание записей протокола динамической конфигурации хоста ( 12K (привязки DHCP snooping)

Очереди портов 8 очередей/порт

Очереди ЦП 64

Переключение переменного тока в постоянный и наоборот Да

Поддержка Jumbo Frame для мостовых и маршрутизируемых пакетов До 9216 байт

Политика уровня управления (CoPP) для многоадресной рассылки Да

Порт управления 10/100/1000 База-Т

Применение политики Qos На порт или на Vlan или на порт, на VLAN Детализация

Пропускная способность VSS До 1,6 Тбит/с

Пропускная способность системы До 800 Гбит/с

Простая масштабируемость виртуальной сети (EVN) 32

Процессор Двухъядерный 1,5 ГГц

Рабочая высота от 60 м ниже уровня моря до 3000 м над уровнем моря

Рабочая Температура от 0°C до 40°C (относительная влажность до 90%)

Расширения IEEE 802.1x и 802.1x Да

Резервирование вентиляторов Отсутствие влияния на производительность при выходе из строя одного вентилятора

Рейтинг шнура питания 15А переменного тока/25А постоянного тока

Решение высокой доступности Система виртуальной коммутации (VSS)

Сертификаты безопасности UL 60950-1, второе издание CAN/CSA-C22.2 № 60950-1 Второе издание EN 60950-1 Второе издание МЭК 60950-1, второе издание АС/НЗС 60950-1

Совокупное ограничение скорости Входной порт или VLAN и выходной VLAN или порт уровня 3

Совокупные ограничители скорости трафика (1K = 1024) 16К

Соответствие нормативным требованиям Маркировка CE

Соответствие электромагнитным помехам и электромагнитной совмест 47CFR, часть 15 (CFR 47), класс A AS/NZS CISPR22 Класс А СИСПР22 Класс А EN55022 Класс А ICES003 Класс А ВККИ класс А EN61000-3-2 EN61000-3-3 КН22 Класс А CNS13438 Класс А EN55024 СИСПР24 EN300386 КН24

Ссылка на виртуальный коммутатор 1GE или 10GE

Суммарная выходная мощность БТЕ (Примечание: 1000 БТЕ/ч = 293 Вт 1122 БТЕ/ч (330 Вт) номинально/1365 БТЕ/ч (400 Вт) макс.

Температура хранения от -40°C до 70°C (относительная влажность 93%)

Типы уровней ограничения скорости Гарантированная скорость передачи информации (CIR), пиковая скорость передачи информации (PIR)

Точка кода дифференцированных услуг (DSCP) Да

Частные виртуальные локальные сети Да

Экземпляры протокола связующего дерева 10 тыс.

энергонезависимая память 2 ГБ

Энергопотребление системы 330 Вт номинальная/400 Вт макс.

Ярлыки ACL Да
