CE12804A-B00 — это CE12804 AC Bundle0 (шасси AC в сборе, 2*MPUA, 3*SFU04A, 3*PAC-2700WA).

Краткие характеристики

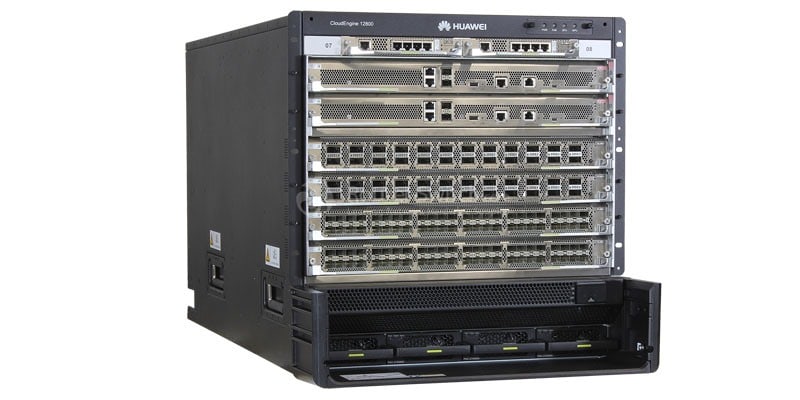

На рис. 1 показан внешний вид CE12804A-B00.

В Таблице 1 показаны краткие характеристики.

Код продукта	КЭ12804А-Б00
Коммутационная способность (Тбит/с)	45/ 258
Скорость пересылки (миллионов пакетов в секунду)	17 280
Сервисные слоты	4
Переключение ткани Слоты для модулей	6
Слоты LPU	4 (идентификаторы слотов: от 01 до 04)
Слоты микропроцессора	2 (идентификаторы слотов: от 05 до 06)
слоты ЦМУ	2 (идентификаторы слотов: от 07 до 08)
SFU-слоты	6 (идентификаторы слотов: от 09 до 14)
Слоты питания	4 (идентификаторы слотов: от PM1 до PM4)
Слоты для вентиляторов	9 (идентификаторы слотов: от FAN1 до FAN9)

информация о продукте

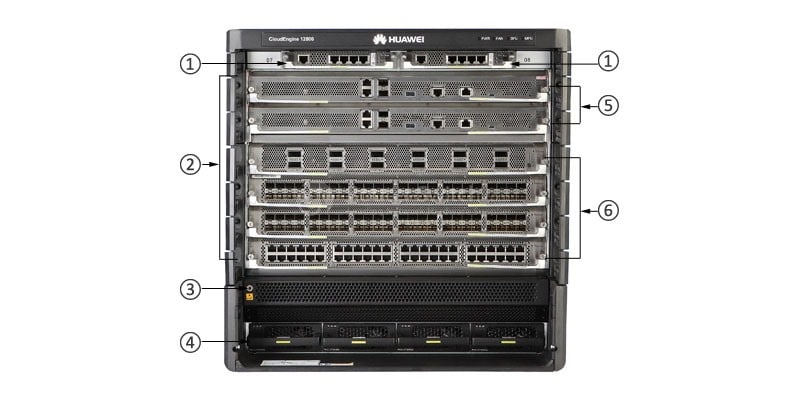

На рис. 2 показана передняя панель CE12804A-B00.

Примечание:

①

Два ЦМУ

②

Рама управления кабелями

ПРИМЕЧАНИЕ:

Рамы управления кабелями устанавливаются с левой и правой сторон корпуса для прокладки кабелей в каждом слоте.

③

Гнездо ESD на передней панели

ПРИМЕЧАНИЕ:

При обслуживании компонентов в передней части корпуса наденьте антистатический браслет и вставьте другой конец антистатического браслета в это гнездо.

④

Силовые модули

⑤

Два микропроцессора

Шасси CE12804 использует CE-MPUA.

⑥

LPU

Шасси CE12804: поддерживает 4 LPU.

* CE12804A-B00 имеет только шасси AC Assembly, 2*MPUA, 3*SFU04A и 3*PAC-2700WA, если вам нужны другие модули или платы, их необходимо приобретать отдельно.

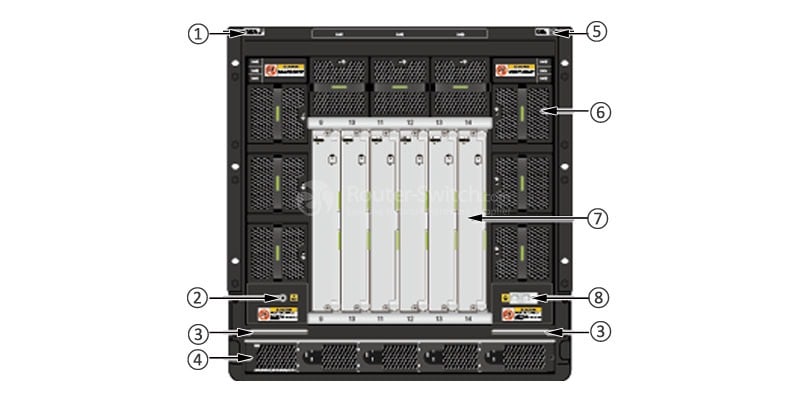

На рис. 3 показана задняя панель CE12804A-B00.

①	Этикетка с серийным номером	②	Задний разъем ESD
③	Ручка	④	Блок распределения питания
⑤	Метка MAC-адреса	⑥	Вентиляторные модули
⑦	ЮФУ	⑧	Две точки заземления для наконечника заземления с двумя отверстиями, с прикрепленной желтой наклейкой заземления

Модули, карты

В таблице 2 показаны рекомендуемые элементы для CE12804A-B00.

Модель	Описание
Модуль питания переменного тока
PAC-2700WA	Блок питания переменного тока мощностью 2700 Вт
Оптический трансивер FE-SFP
SFP-FE-SX-MM1310	Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC)
eSFP-FE-LX-SM1310	Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC)
С-СФП-ФЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер GE-SFP
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC)
СФП-ГЭ-ЛС-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
С-СФП-ГЭ-ЛХ40-СМ1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10G-SFP+
SFP-10G-УСР	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC)
Оптический приемопередатчик 40GE CFP
ЦФП-40G-LR4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC)
ЦФП-40Г-ЭР4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC)
Оптический приемопередатчик 40GE QSFP+
КСФП-40G-eSR4	Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+)
КСФП-40G-ER4	40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер 100GE CFP
ЦФП-100G-SR10	Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO)
CFP-100G-LR4	CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC)
ЦФП-100G-ER4	Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC)
Медный трансивер GE
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
Интерфейсная карта 100GE
CE-L12CF-EG	12-портовая интерфейсная карта 100GE (например, CFP2)
CE-L08CC-EC	8-портовая интерфейсная карта 100G (EC, CXP)
интерфейсная карта 10GE
CE-L48XT-EC	48-портовая интерфейсная карта Huawei 100M/1000M/10G Base-T (EC, RJ45) CE-L48XT-EC
CE-L48XS-EC	48-портовая интерфейсная карта 10GE (EC, SFP+)
интерфейсная карта 40GE
CE-L24LQ-EC1	24-портовая интерфейсная карта 40G (EC1, QSFP+)
CE-L12LQ-EF	12-портовая интерфейсная карта 40G (EF, QSFP+)
Модуль брандмауэра
CE-FWA	Huawei CE12800 NGFW Module A CE-FWA с программным обеспечением HW General Security Platform
Интерфейсная карта GE
CE-L48GT-ED	48-портовая интерфейсная карта 10/100/1000BASE-T (ED, RJ45)
CE-L48GS-ED	48-портовая интерфейсная карта 100/1000BASE-X (ED, SFP)

Сравните с аналогичными товарами

В таблице 3 показано сравнение CE12804A-B00 и CE12804S-DC.

Код продукта	КЭ12804А-Б00	CE12804S-ДК
Коммутационная способность (Тбит/с)	45/ 258	45/ 258
Скорость пересылки (миллионов пакетов в секунду)	17 280	17 280
Сервисные слоты	4	4
Переключение ткани Слоты для модулей	6	2
Слоты LPU	4 (идентификаторы слотов: от 01 до 04)	4 (идентификаторы слотов: от 01 до 04)
Слоты микропроцессора	2 (идентификаторы слотов: от 05 до 06)	2 (идентификаторы слотов: от 05 до 06)
слоты ЦМУ	2 (идентификаторы слотов: от 07 до 08)	Нет (функция мониторинга встроена в MPU)
SFU-слоты	6 (идентификаторы слотов: от 09 до 14)	2 (идентификаторы слотов: от 07 до 08)
Слоты питания	4 (идентификаторы слотов: от PM1 до PM4)	4 (идентификаторы слотов: от PM1 до PM4)
Слоты для вентиляторов	9 (идентификаторы слотов: от FAN1 до FAN9)	3 (идентификаторы слотов: от FAN1 до FAN3)

Получить больше информации

У вас есть вопросы о CE12804A-B00?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

IP-маршрутизация Протоколы маршрутизации IPv4, такие как RIP, OSPF, IS-IS и BGP.

IPv6 IPv6 через VXLAN

MAC-адрес Динамическое изучение и устаревание MAC-адресов

MPLS Основные функции MPLS

Анализ трафика Нетстрим

Архитектура ткани Архитектура Clos, коммутация ячеек, VoQ и распределенный большой буфер

Безопасность и управление аутентификация 802.1x

Вес шасси (пустой) (242 фунта)

Виртуализация сети М-ЛАГ

Виртуализация устройств Виртуальная система (ВС)

ВЛАН Добавление доступа, магистральных и гибридных интерфейсов в VLAN

Дизайн воздушного потока Строгий фронт-назад

качество обслуживания Классификация трафика на основе уровня 2, уровня 3, уровня 4 и информации о приоритете

Коммутационная способность (Тбит/с) 45/ 2581

Конфигурация и обслуживание Терминалы консоли, Telnet и SSH

Макс. Источник питания 6000 Вт

Межсоединение центра обработки данных BGP-EVPN

Мультикаст IGMP, PIM-SM, PIM-DM, MSDP и MBGP

Надежность Протокол управления агрегацией каналов (LACP)

Осведомленность о виртуальных машинах Гибкий контроллер

Переключение ткани Слоты для модулей 6

Программируемость OpenFlow

Рабочее напряжение переменный ток: от 90 до 290 В постоянный ток: от -38,4 В до -72 В ВВ постоянного тока: 240 В

Размеры (Ш х Г х В, мм) 442 х 813 х 486,15 (11 У)

Сервисные слоты 4

Сетевая конвергенция FCoE

Скорость пересылки (миллионов пакетов в секунду) 17 280

ЭиТО IEEE 1588v2
