IE-3010-16S-8PC

Нет отзывов

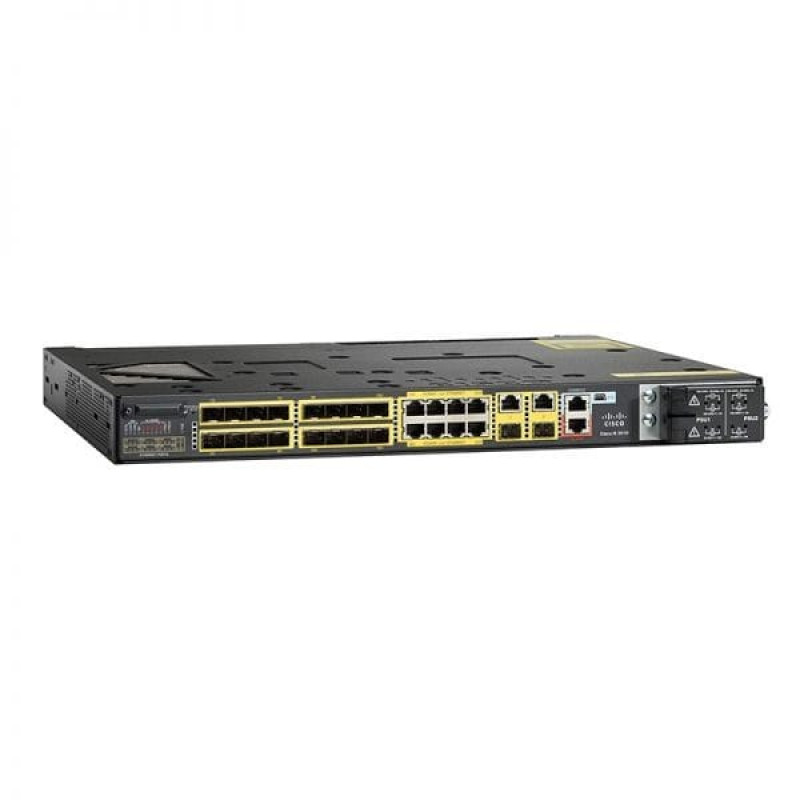

IE-3010-16S-8PC — это коммутатор Cisco IE 3010, обеспечивающий 16 100SFP, 8 10/100 PoE, 2 комбинированных восходящих канала GE, блок питания не входит в комплект. Cisco Industrial Ethernet 3010 Series (IE 3010) — это семейство стоечных коммутаторов L2/L3, обеспечивающих агрегацию оптоволокна SFP уровня 3 и конфигурации Power over Ethernet (PoE) в суровых промышленных условиях. Это обеспечивает лидерство Cisco в области перехода на промышленные приложения Ethernet с инновационными функциями, надежной защитой и сквозным Ethernet в промышленной сети.

Быстрая спецификация

В таблице 1 показана краткая спецификация.

Модель	ИЭ-3010-16С-8ПК
Порты	16 портов Fast Ethernet SFP, 8 портов 10/100BASETX/PoE и 2 восходящих порта Gigabit Ethernet двойного назначения. (каждый порт восходящей связи двойного назначения имеет один порт Ethernet 10/100/1000 и один порт Gigabit Ethernet на основе SFP, один порт активен)
Производительность и масштабируемость	• Коммутация на скорости проводной сети, коммутационная ткань 8 Гбит/с • Скорость пересылки для 64-байтовых пакетов: 6,5 млн пакетов в секунду. • 256 МБ DDR2 SDRAM • 1 ГБ флэш-памяти SD (128 МБ включено) • Базовый образ LAN уровня 2 поддерживает 255 сетей Vlan, 2000 MAC-адресов, 256 групп IGMP. • Образ IP-сервисов уровня 3 поддерживает 1000 сетей Vlan, 3000 MAC-адресов, 1000 групп IGMP, 3000 одноадресных маршрутов. • Настраиваемая максимальная единица передачи (MTU) до 9000 байт с максимальным размером кадра Ethernet 9018 байт (jumbo-кадры) для моста на портах Gigabit Ethernet и до 1998 байт для моста на обоих портах Fast Ethernet.
Размеры (В х Ш х Г)	1,75 x 17,5 x 14,0 дюймов (4,45 x 44,5 x 35,6 см), высота 1RU (стойка)
Масса	10 фунтов (4,5 кг) (без блока питания)

информация о продукте

На рис. 1 показан вид этого коммутатора спереди.

Cisco IE-3010-16S-8PC Front

Примечание:

①	Слот для карты флэш-памяти SD	⑤	Терминал ввода питания
②	Порты двойного назначения	⑥	Тревожный порт
③	Консольный порт RJ-45	⑦	Порты 10/100 PoE
④	Консольный порт USB (мини-тип B)	⑧	Порты 100BASE-FX SFP

На рис. 2 показан вид сзади.

Cisco IE-3010 Back

Поддерживаемые продукты

В таблице 2 показаны принадлежности.

Модель	Описание
PWR-RGD-LOW-DC/IA	Модуль питания низкого постоянного тока (24/48 В) для коммутатора IE-3010 (доступен в первом квартале 2011 г.)
PWR-RGD-AC-DC/IA	Модуль питания высокого напряжения переменного/постоянного тока (88–300 В постоянного тока/85–264 В переменного тока) для коммутатора IE-3010
SD-IE-1GB	Запасная карта флэш-памяти SD на 1 ГБ
КАБИНА-КОНСОЛЬ-RJ45	Запасной консольный кабель 6 футов с RJ45 и DB9F
КАБИНА-КОНСОЛЬ-USB	Запасной консольный кабель 6 футов с USB типа A и mini-B
GLC-SX-MM-RGD	Rugged Gigabit Ethernet SFP, разъем LC, многомодовое волокно, 220–550 м
GLC-LX-SM-RGD	Rugged Gigabit Ethernet SFP, разъем LC, одномодовое волокно, 550 м - 10 км
GLC-ZX-SM-RGD	Rugged Gigabit Ethernet SFP, разъем LC, одномодовое волокно, 70 км
GLC-FE-100FX-RGD	Rugged Fast Ethernet SFP, разъем LC, многомодовое оптоволокно, 2 км
GLC-FE-100LX-RGD	Rugged Fast Ethernet SFP, разъем LC, одномодовое волокно, 10 км

Сравните с аналогичными товарами

Таблица 3 показывает сравнение.

Модель	ИЭ-3010-24ТС	ИЭ-3010-16С-8ПК
Порты	24 порта 10/100BASETX и два восходящих порта Gigabit Ethernet двойного назначения. (каждый порт восходящей связи двойного назначения имеет один порт Ethernet 10/100/1000 и один порт Gigabit Ethernet на основе SFP, один порт активен)	16 портов Fast Ethernet SFP, 8 портов 10/100BASETX/PoE и 2 восходящих порта Gigabit Ethernet двойного назначения. (каждый порт восходящей связи двойного назначения имеет один порт Ethernet 10/100/1000 и один порт Gigabit Ethernet на основе SFP, один порт активен)
Производительность и масштабируемость	• Коммутация на скорости проводной сети, коммутационная ткань 8 Гбит/с • Скорость пересылки для 64-байтовых пакетов: 6,5 млн пакетов в секунду. • 256 МБ DDR2 SDRAM • 1 ГБ флэш-памяти SD (128 МБ включено) • Базовый образ LAN уровня 2 поддерживает 255 сетей Vlan, 2000 MAC-адресов, 256 групп IGMP. • Образ IP-сервисов уровня 3 поддерживает 1000 сетей Vlan, 3000 MAC-адресов, 1000 групп IGMP, 3000 одноадресных маршрутов. • Настраиваемая максимальная единица передачи (MTU) до 9000 байт с максимальным размером кадра Ethernet 9018 байт (jumbo-кадры) для моста на портах Gigabit Ethernet и до 1998 байт для моста на обоих портах Fast Ethernet.	• Коммутация на скорости проводной сети, коммутационная ткань 8 Гбит/с • Скорость пересылки для 64-байтовых пакетов: 6,5 млн пакетов в секунду. • 256 МБ DDR2 SDRAM • 1 ГБ флэш-памяти SD (128 МБ включено) • Базовый образ LAN уровня 2 поддерживает 255 сетей Vlan, 2000 MAC-адресов, 256 групп IGMP. • Образ IP-сервисов уровня 3 поддерживает 1000 сетей Vlan, 3000 MAC-адресов, 1000 групп IGMP, 3000 одноадресных маршрутов. • Настраиваемая максимальная единица передачи (MTU) до 9000 байт с максимальным размером кадра Ethernet 9018 байт (jumbo-кадры) для моста на портах Gigabit Ethernet и до 1998 байт для моста на обоих портах Fast Ethernet.
Размеры (В х Ш х Г)	1,75 x 17,5 x 14,0 дюймов (4,45 x 44,5 x 35,6 см), высота 1RU (стойка)	1,75 x 17,5 x 14,0 дюймов (4,45 x 44,5 x 35,6 см), высота 1RU (стойка)
Масса	9,1 фунта (4,1 кг) (без блока питания)	10 фунтов (4,5 кг) (без блока питания)

Руководство по заказу

[PDF] Руководство по заказу коммутаторов промышленного Ethernet Cisco

[PDF] Руководства по выбору простых промышленных Ethernet-коммутаторов Cisco (включая IE 4000, IE 2000)

Характеристики

Гарантия Пять лет ограниченной гарантии

Диапазоны окружающей среды От -40 ºF до 140 ºF (от -40 до +60 ºC) непрерывный диапазон рабочих температурТиповые испытания от -40 ºF до 185 ºF (от -40 до +85 ºC) в течение 16 часов при 85 ºCРабочая высота над уровнем моря: 3000 м (9843 фута) при 40°C (104°F)Относительная влажность при эксплуатации: от 5% до 95% без конденсации

Индикаторы Индикаторы состояния для каждого порта: целостность канала, отключенный порт и индикация активности.Индикатор состояния системы: активность системы, целостность системы,Светодиоды состояния тревожного входа: индикатор состояния четырех тревожных входовСветодиод состояния выхода тревоги: Индикатор состояния тревогиИндикатор блока питания: целостность выходной мощности и наличие источника питания.PoE (только IE-3010-16S-8PC): активность PoE, целостность PoE и PoE отключены.Индикатор флэш-памяти SD: целостность флэш-памяти SD и наличие флэш-памяти SDИндикатор RS232: выбор консоли RS232.Индикатор USB: выбор USB-консоли

Масса 10 фунтов (4,5 кг) (без блока питания)

Порты 16 портов Fast Ethernet SFP, 8 портов 10/100BASETX/PoE и 2 восходящих порта Gigabit Ethernet двойного назначения. (каждый порт восходящей связи двойного назначения имеет один порт Ethernet 10/100/1000 и один порт Gigabit Ethernet на основе SFP, один порт активен)

Производительность и масштабируемость Коммутация на скорости проводной сети, коммутационная ткань 8 Гбит/сСкорость пересылки для 64-байтовых пакетов: 6,5 млн пакетов в секунду.256 МБ DDR2 SDRAM1 ГБ флэш-памяти SD (128 МБ включено)Базовый образ LAN уровня 2 поддерживает 255 сетей Vlan, 2000 MAC-адресов, 256 групп IGMP.Образ IP-сервисов уровня 3 поддерживает 1000 сетей Vlan, 3000 MAC-адресов, 1000 групп IGMP, 3000 одноадресных маршрутов.Настраиваемая максимальная единица передачи (MTU) до 9000 байт с максимальным размером кадра Ethernet 9018 байт (jumbo-кадры) для моста на портах Gigabit Ethernet и до 1998 байт для моста на обоих портах Fast Ethernet.

Размеры (В х Ш х Г) 1,75 x 17,5 x 14,0 дюймов (4,45 x 44,5 x 35,6 см), высота 1RU (стойка)

Разъемы и кабели 10/100 портов:Порты 10/100BASE-TX: разъемы RJ-45, 2-парный кабель неэкранированной витой пары (UTP) или экранированной витой пары (STP) категории 5.Порты 100FX SFP (только IE-3010-16S-8PC):100BASE-FX, -LX, -ZX и -BX10: дуплексные оптоволоконные разъемы LC (многомодовые и одномодовые) Гигабитные порты:Порты 10/100/1000BASE-T: разъемы RJ-45, 4-парный кабель UTP/STP категории 5.1000BASE-SX, -LX/LH, -ZX и -BX10: дуплексные оптоволоконные разъемы LC (многомодовые и одномодовые) Консольные порты:Порт консоли управления: разъем RJ45 для последовательного подключения.Порт консоли управления: мини-разъем USB типа B для USB-подключения.

Среднее время наработки на отказ (MTBF) Cisco IE-3010-24TC: 207 731 час.Cisco IE-3010-16S-8PC: 230 112 часов

Хранение и транспортировка Температура: от -40 ºF до 185 ºF (от -40 до +85 ºC)Высота над уровнем моря: 15 000 футов (4570 м)Относительная влажность: от 5% до 95% без конденсации
