IE-3000-8TC

Каталог

IE-3000-8TC

Нет отзывов

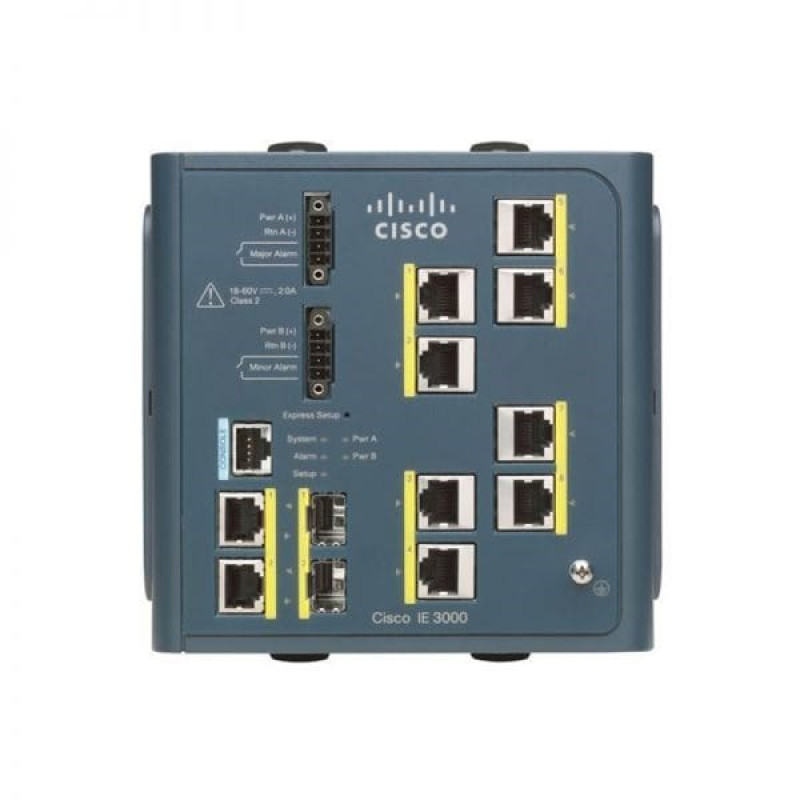

IE-3000-8TC — это коммутатор Cisco IE 3000, обеспечивающий 8 × 10/100 + 2 × T/SFP. Серия Cisco Industrial Ethernet 3000 (серия IE 3000) — это семейство коммутаторов уровней 2 и 3, которые обеспечивают лидерство Cisco в области переключения на приложения Industrial Ethernet с инновационными функциями, надежной защитой и непревзойденной простотой использования. Особенности серии Cisco IE 3000:

● Промышленный дизайн и соответствие

● Инструменты для простого развертывания, управления и замены

● Сетевая безопасность на основе открытых стандартов

● Интеграция сетей ИТ и промышленной автоматизации

Быстрая спецификация

В таблице 1 показана краткая спецификация.

Модель	ИЭ-3000-8ТС
Порты	8 портов Ethernet 10/100 и 2 восходящих канала двойного назначения (каждый порт восходящего канала двойного назначения имеет один активный порт либо 10/100/1000 для меди, либо для оптоволокна SFP)
Поддерживаемые модули расширения	Поддержка до двух модулей расширения в различных комбинациях
Власть	Диапазон входного постоянного тока 18–60 В постоянного тока
Программное обеспечение	Базовый образ LAN уровня 2
Размеры (В х Ш х Г)	6,0" Ш x 5,8" В x 4,4" Г (152 мм Ш x 147 мм В x 112 мм Г)
Масса	4,4 фунта (2,0 кг)

информация о продукте

Cisco IE 3000 Series — идеальный продукт для приложений Industrial Ethernet, включая автоматизацию производства, управление энергопотреблением и процессами, а также интеллектуальные транспортные системы (ИТС).

Cisco IE 3000 предлагает:

● Дизайн для приложений Industrial Ethernet, включая расширенные рейтинги окружающей среды, ударов/вибраций и перенапряжений; полный набор вариантов ввода питания; конвекционное охлаждение; и монтаж на DIN-рейку или в 19-дюймовую стойку

● Поддержка Power over Ethernet (PoE) до 15,4 Вт на порт

● Поддержка Power over Ethernet Plus (PoE+) для устройств с поддержкой PoE+ до 30 Вт на порт.

● Простая настройка и управление с помощью программного обеспечения Cisco DNATM Center, веб-интерфейса Cisco Device Manager и вспомогательных инструментов, включая Cisco Network Assistant (CNA) и Cisco Prime LMS 4.2.

● Простая замена коммутатора с помощью съемной памяти, что позволяет пользователю заменить коммутатор без перенастройки.

● Высокая доступность, гарантированный детерминизм и надежная безопасность с использованием программного обеспечения Cisco IOS®.

● Рекомендуемые конфигурации программного обеспечения для промышленных приложений, которые можно применить одним нажатием кнопки.

● Соответствие широкому спектру спецификаций Industrial Ethernet, охватывающих промышленную автоматизацию, ИТС, подстанции, железную дорогу и другие рынки.

● Поддержка IEEE1588v2, протокола точной синхронизации с точностью до наносекунд для высокопроизводительных приложений.

● Повышенная отказоустойчивость кольца благодаря поддержке протокола Resilient Ethernet Protocol (REP).

● Прозрачная интеграция с ИТ с поддержкой протоколов маршрутизации уровня 3 (IP-сервисы).

● Сертификация PROFINET v2 с классом соответствия PROFINET B

Поддерживаемые продукты

В Таблице 2 показаны модули расширения и принадлежности.

Модель	Описание
ИЭМ-3000-8ТМ=	● Медный модуль расширения для коммутаторов Cisco IE-3000-4TC и IE-3000-8TC. ● 8 портов 10/100 TX
ИЭМ-3000-8ФМ=	● Модуль расширения Fibre для коммутаторов Cisco IE-3000-4TC и IE-3000-8TC. ● 8 100 портов FX
ИЭМ-3000-4СМ=	● Модуль расширения SFP для коммутаторов Cisco IE-3000-4TC и IE-3000-8TC. ● 4 порта 100M SFP
ИЭМ-3000-8СМ=	● Модуль расширения SFP для коммутаторов Cisco IE-3000-4TC и IE-3000-8TC. ● 8 портов 100M SFP
ИЭМ-3000-4ПК=	● Модуль расширения PoE/PoE+ для коммутаторов Cisco IE-3000-4TC и IE-3000-8TC. ● 4 порта 10/100 PoE/PoE+ ● Внешний источник питания PoE (44–57 В постоянного тока для PoE/50–57 В постоянного тока для PoE+)
ИЭМ-3000-4ПК-4ТС=	● Модуль расширения PoE/PoE+ для коммутаторов Cisco IE-3000-4TC и IE-3000-8TC. ● 4 порта без PoE и 4 порта 10/100 PoE/PoE+ ● Внешний источник питания PoE (44–57 В постоянного тока для PoE/50–57 В постоянного тока для PoE+)
PWR-IE50W-AC=	● Модуль расширения питания для коммутаторов IE-3000-4TC и IE-3000-8TC
PWR-IE50W-AC-IEC=	● Модуль расширения питания для коммутаторов IE-3000-4TC и IE-3000-8TC
PWR-IE65W-ПК-AC=	● Модуль питания AC-DC, 54 В постоянного тока для поддержки 65 Вт для модулей PoE/PoE+
PWR-IE65W-ПК-DC=	● Модуль питания DC-DC, 54 В постоянного тока для поддержки 65 Вт для модулей PoE/PoE+
КЗС-ТЕ	Модуль приемопередатчика 1000BASE-T SFP для медного провода категории 5
GLC-ZX-SM	1000BASE-ZX SFP
GLC-BX-U	1000BASE-BX SFP, 1310 нм
СФП-ГЭ-Л	1000BASE-LX/LH SFP (ДОМ)
GLC-ZX-SMD	Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM
GLC-SX-MMD	Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM

Сравните с аналогичными товарами

Таблица 3 показывает сравнение.

Модель	ИЭ-3000-4ТС	ИЭ-3000-8ТС
Порты	4 порта Ethernet 10/100 и 2 восходящих канала двойного назначения (каждый порт восходящего канала двойного назначения имеет один активный порт либо 10/100/1000 для меди, либо для оптоволокна SFP)	8 портов Ethernet 10/100 и 2 восходящих канала двойного назначения (каждый порт восходящего канала двойного назначения имеет 1 порт Ethernet 10/100/1000 и 1 порт Gigabit Ethernet на базе SFP, 1 порт активен)
Поддерживаемые модули расширения	Каждый коммутатор поддерживает 2 модуля Cisco, 1 модуль Cisco IEM-3000-8FM= или 1 модуль Cisco IEM-3000-8TM= и 1 модуль Cisco IEM-3000-8FM=.	Каждый коммутатор поддерживает 2 модуля Cisco IEM-3000-8TM=, 1 модуль Cisco IEM-3000-8FM= или 1 модуль Cisco IEM-3000-8TM= и 1 модуль Cisco IEM-3000-8FM=
Программное обеспечение	Базовый образ LAN уровня 2	Установлен базовый образ LAN уровня 2

Руководство по заказу

[PDF] Руководство по заказу коммутаторов промышленного Ethernet Cisco

[PDF] Руководства по выбору простых промышленных Ethernet-коммутаторов Cisco (включая IE 4000, IE 2000)

Характеристики

Власть Диапазон входного постоянного тока 18–60 В постоянного тока

Индикаторы ● Индикатор состояния каждого порта: целостность канала, отключено, активность, скорость, индикация полнодуплексного режима. ● Индикатор состояния системы: система, состояние соединения, дуплексное соединение, скорость соединения, индикация

Масса ● Cisco IE-3000-4TC, Cisco IE-3000-4TC-E: 4,4 фунта (2,0 кг) ● Cisco IE-3000-8TC, Cisco IE-3000-8TC-E: 4,4 фунта (2,0 кг) ● Cisco IEM-3000-8TM=: 2,2 фунта (1,0 кг) ● Cisco IEM-3000-8FM=: 3,2 фунта (1,45 кг) ● Cisco IEM-3000-4SM=: 2,5 фунта (1,1 кг) ● Cisco IEM-3000-8SM=: 3,0 фунта (1,38 кг) ● Cisco IEM-3000-4PC=: 2,4 (1,08 кг) ● Cisco IEM-3000-4PC-4TC=: 2,5 (1,16 кг) ● Cisco PWR-IE50W-AC=: 1,4 фунта (0,65 кг) ● Cisco PWR-IE50W-AC-IEC=: 1,4 фунта (0,65 кг) ● Cisco PWR-IE65W-PC-DC=: 2,6 (1,18 кг) ● Cisco PWR-IE65W-PC-AC=: 2,7 (1,24 кг)

Поддерживаемые модули расширения Каждый коммутатор поддерживает 2 модуля Cisco IEM-3000-8TM=, 1 модуль Cisco IEM-3000-8FM= или 1 модуль Cisco IEM-3000-8TM= и 1 модуль Cisco IEM-3000-8FM=

Порты 8 портов Ethernet 10/100 и 2 восходящих канала двойного назначения (каждый порт восходящего канала двойного назначения имеет один активный порт либо 10/100/1000 для меди, либо для оптоволокна SFP)

Программное обеспечение Базовый образ LAN уровня 2

Производительность ● Коммутация на скорости проводной сети, коммутационная ткань 16 Гбит/с ● Скорость пересылки для 64-байтовых пакетов: 6,5 млн пакетов в секунду. ● 128 МБ динамической памяти ● Компактная флэш-память 64 МБ ● Возможность настройки до 8000 MAC-адресов (уровень 2) ● Возможность настройки до 2000 MAC-адресов (уровень 3) ● Возможность настройки до 256 многоадресных групп IGMP (уровень 2) ● Возможность настройки до 1000 групп IGMP и многоадресных маршрутов (уровень 3). ● Возможность настройки до 3000 одноадресных маршрутов (уровень 3) ● Поддержка кадров большого размера до 9018 байт на гигабитном восходящем порту и кадров мини-джамбо (системный MTU) до 1998 байт на портах 10/100 и 10/100/1000.

Рабочая среда Рабочая температура: от -40С до +75С ● От -40°C до +70°C (вентилируемый корпус – воздушный поток 40 LFM) ● От -40°C до +60°C (герметичный корпус – воздушный поток 0 LFM) ● от -24°C до +75°C (корпус с вентилятором или воздуходувкой – воздушный поток 200 LFM) ● от -40°C до +85°C (испытания в условиях окружающей среды IEC 60068-2-2 – 16 часов) ● Температура хранения: от -40°C до +85°C. ● Рабочая относительная влажность: от 10 до 95 % (без конденсации) ● Рабочая высота: до 13 000 футов (3963 м) ● Высота хранения: до 15 000 футов (4573 м)

Размеры (В х Ш х Г) ● Cisco IE-3000-4TC, Cisco IE-3000-4TC-E: 6,0 дюймов (Ш) x 5,8 дюймов (В) x 4,4 дюйма (Г) (152 мм Ш x 147 мм В x 112 мм Г) ● Cisco IE-3000-8TC, Cisco IE-3000-8TC-E: 6,0 дюймов (Ш) x 5,8 дюймов (В) x 4,4 дюйма (Г) (152 мм Ш x 147 мм В x 112 мм Г) ● Cisco IEM-3000-8TM=: 3,5 дюйма (Ш) x 5,8 дюйма (В) x 4,4 дюйма (Г) (89 мм Ш x 147 мм В x 112 мм Г) ● Cisco IEM-3000-8FM=: 3,5 дюйма (Ш) x 5,8 дюйма (В) x 4,4 дюйма (Г) (89 мм Ш x 147 мм В x 112 мм Г) ● Cisco IEM-3000-4SM=: 3,5 дюйма (Ш) x 5,8 дюйма (В) x 4,4 дюйма (Г) (89 мм Ш x 147 мм В x 112 мм Г) ● Cisco IEM-3000-8SM=: 3,5 дюйма (Ш) x 5,8 дюйма (В) x 4,4 дюйма (Г) (89 мм Ш x 147 мм В x 112 мм Г) ● Cisco IEM-3000-4PC=: 3,5 дюйма (Ш) x 5,8 дюйма (В) x 4,4 дюйма (Г) (89 мм Ш x 147 мм В x 112 мм Г) ● Cisco IEM-3000-4PC-4TC=: 3,5 дюйма (Ш) x 5,8 дюйма (В) x 4,4 дюйма (Г) (89 мм Ш x 147 мм В x 112 мм Г) ● Cisco PWR-IE50W-AC=: 2,0 дюйма (Ш) x 5,8 дюйма (В) x 4,4 дюйма (Г) (51 мм Ш x 147 мм В x 112 мм Г) ● Cisco PWR-IE50W-AC-IEC=: 2,0 дюйма (Ш) x 5,8 дюйма (В) x 4,4 дюйма (Г) (51 мм Ш x 147 мм В x 112 мм Г) ● Cisco PWR-IE65W-PC-AC=: 2,6 дюйма (Ш) x 5,9 дюйма (В) x 4,6 дюйма (Г) (66 мм Ш x 150 мм В x 117 мм Г) ● Cisco PWR-IE65W-PC-DC=: 2,6 дюйма (Ш) x 5,9 дюйма (В) x 4,6 дюйма (Г) (66 мм Ш x 150 мм В x 117 мм Г)

Разъемы и кабели ● Порты 10BASE-T: разъемы RJ-45, двухпарный кабель категории 3, 4 или 5, неэкранированная витая пара (UTP). ● Порты 100BASE-TX: разъемы RJ-45, двухпарный кабель UTP категории 5. ● Порты 1000BASE-T: разъемы RJ-45, четырехпарный кабель UTP категории 5. ● Порты 1000BASE-SX, -LX/LH, -ZX на базе SFP: оптоволоконные разъемы LC (одно-/многомодовое волокно) ● 100BASE-LX10, -FX: оптоволоконные разъемы LC (одно-/многомодовое волокно)

Среднее время наработки на отказ (MTBF) ● Cisco IE-3000-4TC, Cisco IE-3000-4TC-E: 363 942 ● Cisco IE-3000-8TC, Cisco IE-3000-8TC-E: 329 451 ● Cisco IEM-3000-8TM=: 926 999 ● Cisco IEM-3000-8FM=: 264 689 ● Cisco IEM-3000-4SM=: 8 887 990 ● Cisco IEM-3000-8SM=: 7 732 890 ● Cisco IEM-3000-4PC=: 1 494 990 ● Cisco IEM-3000-4PC-4TC=: 1 291 440 ● Cisco PWR-IE50W-AC=: 1 662 359 ● Cisco PWR-IE50W-AC-IEC=: 1 662 359 ● Cisco PWR-IE65W-PC-DC=: 2 468 430 ● Cisco PWR-IE65W-PC-AC=: 2 488 401
