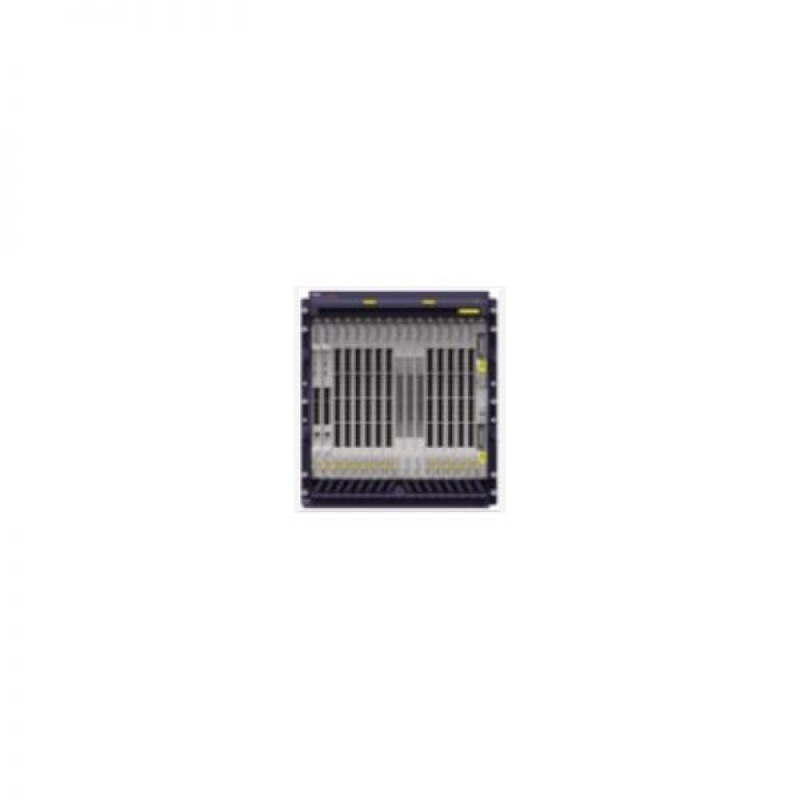

ZTE ZXONE 9700-S1

Каталог

ZTE ZXONE 9700-S1

Нет отзывов

ZTE

Бренд

Стремительный рост трафика данных приводит к огромному давлению на полосу пропускания сети передачи. Операторы считают необходимым внедрить технологию 100G или даже более 100G. В то же время быстрое развитие IP-услуг и все более сложная топология сети требуют, чтобы сеть передачи реализовывала быстрое предоставление услуг и обеспечивала большую пропускную способность, многогранность и возможность планирования многонаправленных кросс-соединений. Таким образом, в центре внимания операторов находится оборудование для кросс-соединения большой емкости с возможностью передачи 100G и выше и функцией коммутации пакетов, которая может гибко и эффективно планировать услуги детализации ODUk.

Основываясь на платформе iOTN, ZTE выпускает совершенно новое универсальное коммутационное оборудование, ориентированное на 100G и более 100G — продукт серии ZXONE 9700, который поддерживает скорость передачи 10G/40G/100G/400G/1T. Он может выполнять коммутацию электрического уровня и коммутацию пакетов, а также коммутацию оптического уровня 10G/40G/100G/400G/1T. Он в основном применяется на магистральном уровне ядра и в локальных/городских сетях, полностью удовлетворяя потребности операторов в прозрачной передаче, гибком планировании, обработке агрегации услуг данных с высокой степенью детализации и мониторинге управления услугами.

информация о продукте

Серия ZXONE 9700 Packet OTN предоставляет следующие платформы:

ZXONE 9700 S1 | ZXONE 9700 S2 | ZXONE 9700 S3 | ZXONE9700 S6

ZXONE 9700 Packet OTN series

Серия ZXONE 9700 Packet OTN обеспечивает следующие функции:

Самая большая мощность в отрасли

● Одна стойка поддерживает наибольшую коммутационную способность и максимальное количество слотов.

Универсальная коммутационная платформа
● Архитектура пакетной OTN и совершенно новый дизайн All-in-One могут поддерживать универсальную коммутацию OTN/Packet/VC. Он может осуществлять доступ, коммутацию и передачу различных услуг унифицированным способом. Это значительно снижает нагрузку на полосу пропускания IP и выполняет интеллектуальную обработку IP-трафика.

Поддержка свыше 100G
● Усовершенствованная конструкция ZXONE 9700 обеспечивает пропускную способность до 100 Гбит/с в одном слоте, который можно настроить напрямую с линейной картой свыше 100 Гбит/с, обеспечивая большую несущую способность.

Отличная производительность передачи 100G
● В системе 100 Гбит/с используется кодирование PM-QPSK и технология SD-FEC с хорошим допуском OSNR.

Высоконадежная системная архитектура
● Основной блок управления, блок питания и блок часов поддерживают резервирование 1+1 в горячем резерве.
● Блок кросс-коммутации использует расширенную кубическую защиту, которая более чем на три порядка выше, чем обычная защита 1+1. Это значительно повышает безопасность оборудования.

Зеленый и энергосберегающий
● Он использует чипы ASIC, интегрированные с большим количеством функций, что значительно снижает общую теплотворную способность печатной платы и потребление энергии.
● Благодаря усовершенствованной электромеханической системе управления он поддерживает спящий режим области цепи и оптического модуля, что эффективно снижает потребление незанятого модуля.
● Высокоточное измерение температуры и интеллектуальная система охлаждения могут регулировать скорость вращения вентилятора в режиме реального времени на основе значения температуры, измеренного системой. Таким образом, он может максимально снизить рабочую температуру системы, одновременно контролируя потребление вентилятора.

Возможность гибкого доступа к услугам
● Платы на стороне клиента поддерживают 100M-100G Любой сервисный доступ STM-N, FE/GE/10GE/40GE/100GE, OTU1/2/3/4, DVB, ESCON и FC и т. д.
● Универсальная карта доступа к услугам удовлетворяет потребности операторов в мультисервисной гибридной передаче.

Расширенное управление пропускной способностью
● Система графического отображения и конфигурации ресурсов пропускной способности упрощает выделение ресурсов и обслуживание.
● Плоскость управления ASON интеллектуально распределяет ресурсы полосы пропускания и выдает предупреждения о полосе пропускания в реальном времени.

Электрическая и оптическая гибридная коммутация и интеллектуальное планирование

● Оптический уровень поддерживает ROADM от 2 до 32 градусов, N*M WSS, беснаправленный, бесцветный и бесконфликтный. Он может реализовать автоматическую конфигурацию E2E длин волн.
● Электрический уровень поддерживает электрическое кросс-соединение многоуровневых сервисов, включая ODU0/1/2/2e/3/4/flex, для достижения автоматической E2E-конфигурации ODUk.
● Он поддерживает плоскость управления WASON на оптическом и электрическом уровнях. Он может выполнять интегрированное интеллектуальное управление и планирование пакетов, ODUk и длин волн.
● С загруженным WASON он может реализовать интеллектуальное управление двойной плоскостью оптического и электрического уровней, чтобы сократить время развертывания службы и предоставить несколько путей восстановления для ключевых служб, чтобы повысить живучесть службы.

Надежная защита операторского класса
● Он поддерживает множество режимов защиты, включая уровень оптоволокна, уровень длины волны, субволновой уровень и защиту L2.
● Уровень волокна: защита линии 1+1, защита сегмента оптического мультиплексирования 1+1.
● Уровень оптического канала: защита оптического канала 1+1.
● Уровень ODUk: защита ODUk 1+1
● L2: иерархическая линейная защита, защита общего кольца, защита LAG, защита двойного подключения.

Поддерживаемые запасные части

Еще запчасти ZTE ZXONE 9700 мы предлагаем:

N5M2DCM40-2C	N5M3СЕОБА	N5M2SOSCB	N5M1EIC
N5M2DCM120-2C	N5M1TD2C	N5M1SOSC	N5M2WDM
N5M2EOBAH	N5M1MOM2B	N5M1EOPM1	Н5М2СНП
N5M2EONA	N5M2WSUA	Н5М2ОМУ40	N5M2CCP
N5M2SOP2	N5M1PWE	Н5М2ОДУ40	N5M2Стойка
N5M1DRA

Характеристики

MTTR 0,5 часа

Емкость ZXONE 9700 S6: 28,8 т/14,4 т, двусторонняя, три слоя ZXONE 9700 S3: 14,4 т/7,2 т, односторонний, трехслойный ZXONE 9700 S2: 9,2 т/4,6 т, односторонняя двухслойная ZXONE 9700 S1: 4,4 т/2,2 т, односторонняя двухслойная

Источник питания -48 В постоянного тока и -60 В постоянного тока (-72 В~ -40 В)

Надежность >99,999%

Параметры окружающей среды Рабочая температура: 0℃~45℃ Влажность: 10%~90% Температура хранения: -40℃~70℃

Размер дополнительной стойки ZXONE 9700 S6: 1772 мм (В) × 533 мм (Ш) × 549,6 мм (Г) ZXONE 9700 S3: 1772 мм (В) × 533 мм (Ш) × 286,8 мм (Г) ZXONE 9700 S2: 1108,4 мм (В) × 482,6 мм (Ш) × 286,8 мм (Г) ZXONE 9700 S1: 530,6 мм (В) × 482,6 мм (Ш) × 286,8 мм (Г)

Размер стойки 2000/2200/2600 мм (В) × 600 мм (Ш) × 300/600 мм (Г)

Способы защиты Защита оптического уровня: защита канала 1+1; сегмент мультиплексирования 1+1Защита Защита электрического уровня: Защита ODUk 1+1 Защита уровня L2: ESR Плоскость управления GMPLS и восстановление: Плоскость управления WASON

Среднее время безотказной работы 149925 часов
