Крейт OSN 9800 P32 представляет собой полностью оптический кроссовый продукт сверхбольшой емкости. Он в основном используется на уровне ядра магистрали и уровне агрегации городских сетей. Он работает с OSN 9800/1800 для создания комплексного решения для магистральной передачи E2E WDM/OTN, обеспечивая прозрачную передачу со сверхвысокой пропускной способностью.

Просмотрите обзор горячих серий Huawei Transmission Network

Huawei OptiX OSN 1800
Huawei OptiX OSN 500/550/580
Huawei OptiX OSN 8800/6800/3800
Huawei OptiX OSN 9800
Huawei OptiX OSN 7500/7500 II

Быстрая спецификация

В таблице 1 показана краткая спецификация.

Модель		Huawei OptiX OSN 9800 P32
Размеры полки (мм)		1390 (В) x 496 (Ш) x 315 (Г) (без корпуса)
Подходящий шкаф		Шкафы ETSI 300, такие как A63B
Количество слотов для сервисных плат		32
Возможность переключения	оптический	Реконфигурируемый оптический мультиплексор ввода/вывода с углом от 1 до 32 градусов (ROADM)
	Электрический	Н/Д
Макс. количество длин волн		Фиксированная сетка: 96 длин волн при сетке 50 ГГц Гибкая сетка: максимальное количество длин волн зависит от ширины гибкого канала.

информация о продукте

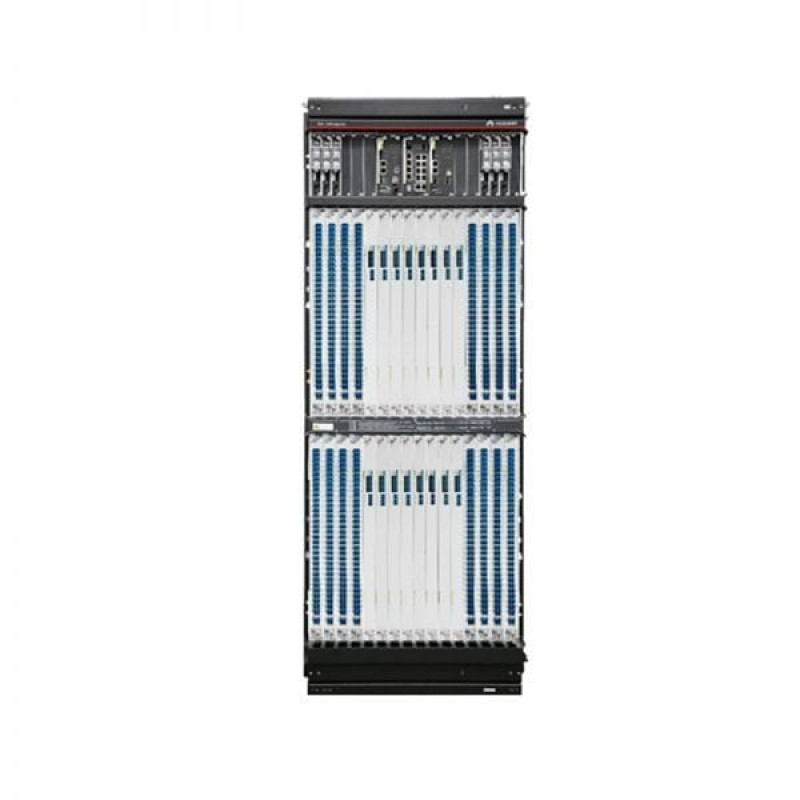

Корпус Huawei OptiX OSN 9800 P32:

Области и слоты крейтов

Платы необходимо устанавливать в предназначенные для этого слоты в стойке. Крейт работает от -48 В постоянного тока или -60 В постоянного тока.

Оборудование включает в себя следующие области: источник питания, управление системой, оптический контроль и область интерфейса, область вентилятора, область прокладки оптоволокна и область платы обслуживания. Платы PIU расположены в области источника питания, управления системой, оптического контроля и интерфейса. Если область имеет тот же цвет фона, что и плата PIU, плата PIU питает платы, расположенные в этой области.

Рис. 1. Схематическая диаграмма областей и слотов в секции OptiX OSN 9800 P32.

В Таблице 2 приведены описания областей и слотов в крейте OptiX OSN 9800 P32.

Область	Состав	Слот	Функция
Источник питания, управление системой, оптический контроль и область интерфейса	6 досок ГРП (ГРП) 2 платы управления системой CTU (TMP1CTU) 1 плата EFI (TMP1EFI) 1 плата анализатора спектра (TMP1MON32)	ГРП: IU100-IU102, IU110-IU112 ГТЕ: МЕ105, МЕ107 ЭФИ: IU106 ПН32: IU108-IU109 Зарезервированные слоты: IU103-IU104	Платы PIU находятся во взаимном резервировании. Поэтому выход из строя любого источника питания оборудования не влияет на нормальную работу оборудования. ПРИМЕЧАНИЕ: Платы PIU слева и справа от платы EFI находятся во взаимном резервировании, например, платы PIU в слотах IU100 и IU110, платы PIU в слотах IU101 и IU111 и платы PIU в слотах IU102 и IU112. Платы управления системой настроены на резервный режим 1+1. Плата системного управления управляет всеми остальными платами оборудования и синхронизирует их. Он также обеспечивает связь между NE. Плата EFI обеспечивает интерфейсы обслуживания и управления. Плата MON32 определяет вносимые потери между платой и объединительной платой и определяет оптическую мощность одноволновых оптических сигналов в линейных направлениях.
Фан-зоны	2 кассеты вентиляторов в сборе (TMP1FAN)	Нижняя часть: МЕ90 Верхняя часть: IU91	Блоки вентиляторов используются для вентиляции оборудования.
Области маршрутизации волокна	4 желоба для волокна	Н/Д	Волоконно-оптические патч-корды, подсоединяемые к платам, прокладываются к левой или правой стороне оборудования через верхние и нижние оптоволоконные желоба.
Области сервисного щита	32 сервисные доски	Нижняя часть: IU1–IU16 Верхняя часть: IU17–IU32	Сервисные платы должны быть настроены на основе плана обслуживания, и все они установлены в двух зонах сервисных плат.

Требования к установке сервисных плат в крейт

Для обеспечения нормального ухода за услугами и удобной прокладки оптоволокна сервисные платы должны быть вставлены в стойку в соответствии с определенными требованиями.

Чтобы вставить сервисные платы в секцию 9800 P32, необходимо выполнить следующие требования:

Последовательность установки оптических плат D->C->B->A. То есть вставлять доски в следующую область можно только после того, как все слоты области D будут полностью вставлены досками.
Последовательность установки оптических линейных плат A->B->C->D. То есть вставлять доски в следующую область можно только после того, как все слоты области А будут полностью вставлены досками.

При выполнении предыдущей последовательности установки платы:

Поскольку на передних панелях оптических ответвительных плат имеется большое количество оптических волокон, для облегчения будущего расширения с использованием оптических волокон устанавливайте оптические ответвительные платы последовательно от края к середине. Пример: Во время установки в области D, если есть две оптические ответвительные платы OT3232, вам необходимо выбрать область с наиболее удобной прокладкой оптоволокна в соответствии с фактической средой. Предположим, что выделена левая область D. Предпочтительно используйте слоты IU1 и IU2, а затем последовательно используйте слоты IU3 и IU4. Предположим, что выбрана правая область D. Предпочтительно использовать слоты IU16 и IU15. Другие области соблюдают те же правила.
Поскольку на передних панелях плат оптических линий имеется несколько волоконно-оптических кабелей, устанавливайте платы оптических линий в каждой области слева направо. Пример: если имеется три платы оптических линий, желательно установить три платы оптических линий в слоты IU5-IU7 области A слева направо последовательно. Если необходимо установить новые оптические линейные платы, устанавливайте их последовательно слева направо, пока область A не будет заполнена. Другие области соблюдают те же правила.

ПРИМЕЧАНИЕ:

Слоты D и C на левой и правой сторонах одинаковы. Требования к последовательности установки плат в два слота отсутствуют.

Рис. 2. Слоты для установки сервисных плат в стойке OptiX OSN 9800 P32

Huawei OptiX OSN 9800 P32 subrack-1

ПРИМЕЧАНИЕ:

Кабельный желоб в середине секции напечатан с требованиями по вставке сервисных плат.

Получить дополнительную информацию

У вас есть вопросы о Huawei OptiX OSN 9800 P32?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Название:	Huawei OptiX OSN 9800 P32
Модель:	Huawei OptiX OSN 9800 P32 - Huawei OptiX OSN 9800
Detail:	Стойка Huawei OSN 9800 P32 представляет собой полностью оптический кроссовый продукт сверхбольшой емкости, который используется на уровне ядра магистрали и уровне агрегации городских сетей и работает с OSN 9800/1800 для создания полного решения для передачи по магистральной сети E2E WDM/OTN, достигая прозрачная и сверхбольшая пропускная способность

Наличие:	Item Backordered
Условие:	New

Характеристики

Защита на уровне оборудования Резервирование питания, резервирование вентиляторов, резервирование блока управления связью и синхронизации

Источник питания Номинальное рабочее напряжение: -48 В постоянного тока/-60 В постоянного тока Диапазон рабочего напряжения: -48 В пост. тока: от -40 В до -57,6 В -60 В пост. тока: от -48 В до -72 В

Количество слотов для сервисных плат 32

Легкая эксплуатация и техническое обслуживание Система Optical Doctor (OD), Система Fiber Doctor (FD)

Макс. количество длин волн Фиксированная сетка: 96 длин волн при сетке 50 ГГц Гибкая сетка: максимальное количество длин волн зависит от ширины гибкого канала.

Операционная среда Температура полки: Длительная работа: от 5°C (41°F) до 40°C (104°F) Кратковременная работаb: от -5°C (23°F) до 45°C (113°F) Относительная влажность: Длительная работа: от 5% до 85% Краткосрочная работаa: от 5% до 90%

Оптическое управление питанием ИПА

Подходящий шкаф Шкафы ETSI 300, такие как A63B

Размеры полки (мм) 1390 (В) x 496 (Ш) x 315 (Г) (без корпуса)

Расстояние между каналами Фиксированная сеть: сеть 50 ГГц/сеть 100 ГГц Гибкая сетка: поддерживает схемы разноса каналов, а минимальная частота может быть установлена на 6,25 ГГц.

Синхронизация Синхронные часы Ethernet IEEE 1588v2 МСЭ-Т G.8275.1

Среднее время наработки на отказ (MTBF) 64,37 года

Среднее время ремонта (MTTR) 4 часа

Топология Точка-точка, цепь, звезда, кольцо, кольцо с цепью, касательное кольцо, пересекающееся кольцо и сетка

Центральный диапазон длин волн Система DWDM: от 1529,16 нм до 1567,13 нм (расширенный диапазон C, ITU-T G.694.1)

Электрический Н/Д
