ISR4431-ДНК

Нет отзывов

Cisco

Бренд

Код товара: ISR4431-DNA - Cisco Router ISR 4000

0 ₽

В наличии много 1000 шт

Маршрутизаторы с интегрированными сервисами (ISR) семейства Cisco® 4000 образуют программно определяемую платформу глобальной сети, которая обеспечивает производительность, безопасность и возможности конвергенции, необходимые современным филиалам.

Краткие характеристики

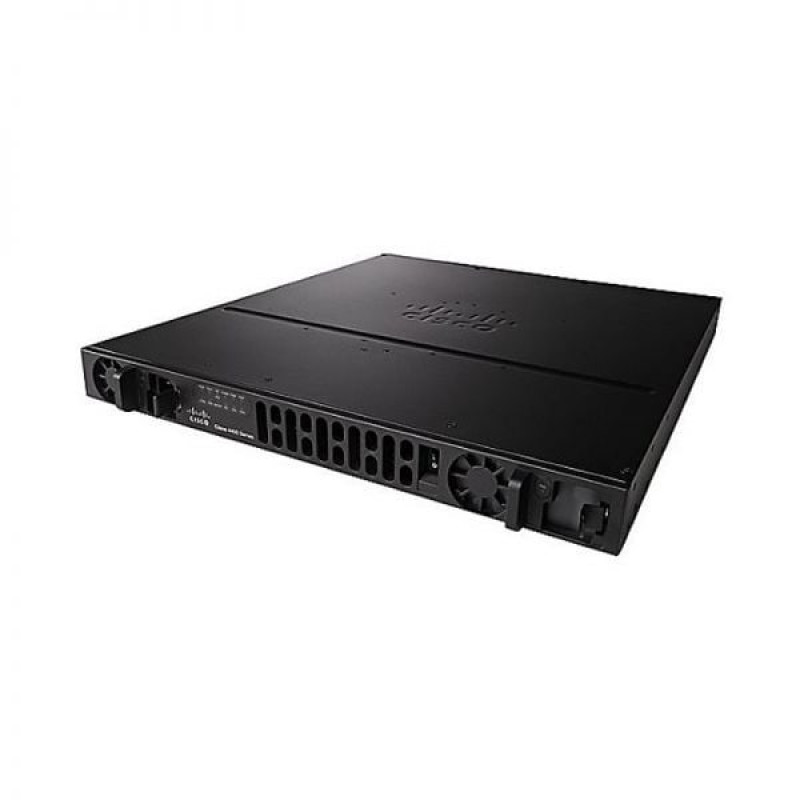

На рис. 1 показан внешний вид Cisco ISR4431 -DNA .

В Таблице 1 показаны краткие характеристики.

Код продукта	ISR4431-ДНК
Описание _	Cisco ISR 4431 (4GE, 3NIM, 8G FLASH, 4G DRAM, IPB) с переходником DNA
Размеры	1,72 х 12,7 х 10 дюймов (43,7 х 322,6 х 254 мм)
Совокупная пропускная способность (по умолчанию)	500 Мбит/с
Совокупная пропускная способность (лицензия на производительность)	1 Гбит/с
Совокупная пропускная способность только CEF[5] (лицензия Boost)	Более 4 Гбит/с

информация о продукте

На рис. 2 показана передняя панель Cisco ISR4431 -DNA .

Примечание:

①	Блок питания	③	Выключатель питания маршрутизатора
②	светодиоды	④	Дополнительный блок питания

· Светодиоды включают 12 индикаторов.

В Таблице 2 приведены описания светодиодов.

светодиоды	Представляет	Цвет	Описание
БП	Состояние блока питания (P0 и P1)	Зеленый	Блок питания включен и подает питание.
		Янтарь	Блок питания включен, но с ошибками или в состоянии отказа.
		Выключенный	Питание отключено.
Э ПОЭ	Статус внутренней дочерней карты PoE	Зеленый	Блок питания установлен и обеспечивает питание
		Янтарь	Блок питания установлен, но в аварийном состоянии.
		Выключенный	БП выключен.
ВСПЫШКА	Статус системной флэш-памяти	Мигающий зеленый	Компактная флэш-память / флэш-память eUSB присутствует и в настоящее время используется.
ТЕМП	Температурный статус	Сплошной зеленый	Все датчики температуры в системе находятся в допустимых пределах.
		Янтарь	Один или несколько датчиков температуры в системе находятся за пределами допустимого диапазона.
		Выключенный	Температуру не отслеживают.
мощность	Мощность системы	Зеленый	Питание системы включено и работает правильно.
		зеленый мигает	Питание системы находится в процессе отключения.
		Янтарь	Питание системы включено, но инициализация низкого уровня не удалась.
		Янтарный мигает	Питание системы включено, но системе не удалось выйти из режима перезагрузки.
		Выключенный	Питание системы отключено.
ПОВЫШЕНИЕ POE	Ускоренный режим Power Over Ethernet	Зеленый	Два блока питания PoE установлены и работают в форсированном режиме.
ПОВЫШЕНИЕ POE	Ускоренный режим Power Over Ethernet	Выключенный	Это может означать одно из следующего: • Блок питания PoE не установлен. • Установлен один блок питания PoE. • Два блока питания PoE установлены и работают в резервном режиме.
ИСК	Статус слота ISC	Зеленый	PVDM4 присутствует и включен.
		Янтарь	Инициализирован с ошибкой.
		Выключенный	Нет.
ВЕНТИЛЯТОР	Статус вентилятора	Зеленый	Все вентиляторы работают.
		Янтарь	Один вентилятор перестал работать.
		Мигающий желтый	Два или более вентилятора перестали работать, или кассета вентиляторов снята.
		Выключенный	Вентиляторы не под наблюдением.
СТАТИСТИКА	Состояние системы	Сплошной зеленый	Система работает нормально.
		Мигает желтым	BIOS/Rommon загружается.
		Янтарь	BIOS/Rommon завершила загрузку, и система находится в командной строке Rommon или загружает программное обеспечение платформы.
		Выключенный	Система не вышла из перезагрузки или образ BIOS не загружается.

На рис. 3 показана задняя панель Cisco ISR4431 -DNA .

Примечание:

①	Порт управления GE	⑤	Консольный порт
②	Вспомогательный порт	⑥	GE-порты
③	USB-порт типа А	⑦	NIM-слоты
④	Мини-порт USB типа B

• Модули NIM поддерживают 2 одинарных или 1 двойную ширину.

• Порты GE включают 4 порта RJ45 и 4 порта SFP.

Модули, карты, лицензии и аксессуары

Cisco ISR4431-DNA — это один из маршрутизаторов Cisco серии 4000, который поддерживает новые слоты для модулей и карт, таких как NIM, ISC и т. д. Кроме того, Cisco ISR4431-DNA можно обновить с помощью лицензий.

В Таблице 2 показаны некоторые рекомендуемые модули, карты, лицензии и аксессуары Cisco ISR4431-DNA.

Предметы	Модели	Описания
Ethernet-коммутатор	НИМ-ES2-4=	4-портовый коммутатор Cisco Gigabit Ethernet NIM
	НИМ-ЭС2-8	8-портовый коммутатор Cisco Gigabit Ethernet NIM
	НИМ-ЭС2-8-П	8-портовый коммутатор Cisco Gigabit Ethernet NIM с поддержкой PoE
Маршрутизируемый порт Ethernet	НИМ-1ГЭ-КУ-СФП	1-портовый Gigabit Ethernet NIM, двухрежимный SFP или RJ45
Маршрутизируемый порт Ethernet	НИМ-2ГЭ-КУ-СФП	2-портовый Gigabit Ethernet NIM, двухрежимный SFP или RJ45
Беспроводная глобальная сеть (3G, 4G, LTE)	NIM-4G-LTE-GA=	4G LTE NIM для всего мира (Европа, Австралия и Новая Зеландия)
T1, E1 и G.703 Multiflex Trunk Voice and WAN Interface Cards	НИМ-1МФТ-Т1/Е1	1-портовый модуль Multiflex Trunk Voice/Clear Channel Data T1/E1
	НИМ-2МФТ-Т1/Е1	2-портовый модуль Multi-flex Trunk Voice/Clear-channel Data T1/E1 Module
	НИМ-4МФТ-Т1/Е1	4-портовый модуль Multi-flex Trunk Voice/Clear-channel Data T1/E1 Module
Модули обработки пакетных голосовых цифровых сигналов 4	ПВДМ4-128	128-канальный голосовой DSP-модуль
	ПВДМ4-64	64-канальный голосовой DSP-модуль
	ПВДМ4-32	32-канальный голосовой DSP-модуль
Карты голосового интерфейса	НИМ-2ФКС	2-портовый FXS NIM
	НИМ-4FXS	4-портовый FXS NIM
	НИМ-2ФХО	2-портовый FXO NIM
	НИМ-4ФХО	4-портовый FXO NIM
Последовательный интерфейс глобальной сети	НИМ-1Т	1-портовая плата последовательного высокоскоростного интерфейса WAN
Последовательный интерфейс глобальной сети	НИМ-2Т	2-портовая плата последовательного высокоскоростного интерфейса WAN
Канальный T1/E1 и ISDN PRI	НИМ-1CE1T1-PRI	1 порт Multi-flex Trunk Voice/Channelized Data T1/E1 Module
	НИМ-2CE1T1-PRI	2-портовый модуль Multi-flex Trunk Voice/Channelized Data T1/E1 Module
	НИМ-8CE1T1-PRI	8-портовый модуль Multi-flex Trunk Voice/Channelized Data T1/E1 Module
Малый форм-фактор	GLC-EX-SMD	Модуль приемопередатчика 1000BASE-EX SFP, SMF, 1310 нм, DOM
	GLC-LH-SM	GE SFP, разъем LC Приемопередатчик LX/LH
	GLC-LH-SMD	GE SFP, приемопередатчик LX/LH с разъемом LC; с ДОМ
	GLC-SX-MMD	GE SFP, приемопередатчик SX с разъемом LC; с ДОМ
	GLC-ZX-SMD	1000BASE-ZX SFP; с ДОМ
Лицензии	L-SL-4430-APP-K9=	Лицензия AppX для серии Cisco ISR 4430

Сравните с аналогичными товарами

В таблице 3 показано сравнение маршрутизаторов Cisco серии ISR 4000 .

Технические характеристики	ИСР4461/К9	ИСР4451-Х/К9	ИСР4431/К9	ИСР4351/К9	ИСР4331/К9	ИСР4321/К9	ИСР4221/К9	ISR4431 -ДНК
Совокупная пропускная способность	1,5 Гбит/с	1 Гбит/с до 2 Гбит/с	500 Мбит/с до 1 Гбит/с	200 Мбит/с до 400 Мбит/с	100 Мбит/с до 300 Мбит/с	50 Мбит/с до 100 Мбит/с	от 35 Мбит/с до 75 Мбит/с	500 Мбит/с до 1 Гбит/с
Всего встроенных портов WAN или LAN 10/100/1000	4	4	4	3	3	2	2	4
Порты на базе RJ-45	4	4	4	3	2	2	2	2
Порты на базе SFP	4	4	4	3	2	1	1	4
Расширенные слоты сервисных модулей	3	2	0	2	1	0	0	0
Двойные слоты для сервисных модулей	2	1 (предполагается, что модули SM-X одинарной ширины не установлены)	0	1 (предполагается, что модули SM-X одинарной ширины не установлены)	0	0	0	0
NIM-слоты	3	3	3	3	2	2	2	3
OIR (все модули ввода/вывода)	Да	Да	Да	Да	Да	Да	Нет	Да
Встроенный слот ISC	1	1	1	1	1	1	Нет	1

Получить дополнительную информацию _ _

У вас есть вопросы по поводу ISR4431-DNA?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

57,2/80,8 дБА 57,2/80,8 дБА

NIM-слоты 3

OIR (все модули ввода/вывода) Да

Акустика: звуковое давление (типичное/ максимум) 54,3/79,1 дБА

Безопасность УЛ 60950-1 CAN/CSA C22.2 Нет. 60950-1 ЕН 60950-1 AS/NZS 60950-1 МЭК 60950-1

Варианты питания Внутренний: переменный ток, постоянный ток и PoE

Включено Необязательный

Внешние разъемы USB 2.0 (тип A) 1

Всего встроенных портов WAN или LAN 10 Гбит/с Н/Д

Всего встроенных портов WAN или LAN 10/100/1000 4

Встроенный слот ISC 1

входная частота переменного тока от 47 до 63 Гц

Входное напряжение переменного тока Автоматический выбор диапазона от 100 до 240 В переменного тока

Входное напряжение постоянного тока Входное напряжение Входной т 48 – 60 В 12 А Макс.

Высота 15 584 футов (4750 м)

Высота над уровнем моря (Китай) 0 – 6 560 футов (0 – 2 000 м)

Высота над уровнем моря (остальной мир) 0–10 000 футов (0–3 050 м)

Высота стойки 1 стойка (1RU)

Двойные слоты для сервисных модулей 0

Диапазон входного тока переменного тока, источник питания переме от 3 до 1,3 А

Дополнительный последовательный порт - RJ45 (до 115,2 кбит/с) 1

Импульсный ток на входе переменного тока Пиковый ток 60 А и менее 5 ампер за полупериод

Инкапсуляции Общая инкапсуляция маршрутизации (GRE), Ethernet, 802.1q VLAN, протокол двухточечной связи (PPP), многоканальный протокол двухточечной связи (MLPPP), ретрансляция кадров, многоканальная ретрансляция кадров (MLFR) (FR.15 и FR. 16), управление каналом передачи данных высокого уровня (HDLC), последовательный порт (RS-232, RS-449, X.21, V.35 и EIA-530) и PPP через Ethernet (PPPoE).

Код продукта ISR4431-ДНК

Консольный USB-порт типа B mini (до 115,2 кбит/с) 2

Кратковременная влажность от 5% до 90%, не более 0,024 кг воды/кг сухого воздуха

Кратковременная температура до 6560 футов в соответствии с NEBS Н/Д

Криптографические алгоритмы Шифрование: DES, 3DES, AES-128 или AES-256 (в режимах CBC и GCM); Аутентификация: RSA (748/1024/2048 бит), ECDSA (256/384 бит); Целостность: MD5, SHA, SHA-256, SHA-384, SHA-512

Максимальная мощность PoE конечной точки с усилением PoE (Вт) 500 Вт без резервирования

Максимальная мощность PoE конечной точки, доступная от источника 250 Вт с дополнительным резервированием

Максимальная мощность с блоком питания PoE (только для платформы 500 с резервированием PoE 1000 с усилением PoE без резервирования

Максимальная мощность с источником питания переменного тока (Вт) 250 (без PoE)

Максимальная мощность с источником питания постоянного тока (Вт) 437 (без PoE)

Максимальная флэш-память 32 ГБ

Максимальный объем памяти DDR3 ECC DRAM (комбинированные уровни Н/Д

Максимальный объем памяти DDR3 ECC DRAM (плоскость данных) 2 ГБ

Максимальный объем памяти DDR3 ECC DRAM (плоскость управления/сл 16 Гб

Монтаж в стойку 19 дюймов. (48,3 см) ОВОС Включено

Настенное крепление Да

Описание Cisco ISR 4431 (4GE, 3NIM, 8G FLASH, 4G DRAM, IPB) с переходником DNA

Относительная влажность от 5% до 95%

Память по умолчанию DDR3 ECC DRAM (плоскость данных) 2 ГБ

Память по умолчанию DDR3 ECC DRAM (плоскость управления/служб) 4ГБ

Память по умолчанию с удвоенной скоростью передачи данных 3 (DDR Н/Д

Порты на базе RJ-45 4

Порты на базе SFP 4

Последовательный консольный порт — RJ45 (до 115,2 кбит/с) 1

Протоколы IPv4, IPv6, статические маршруты, версии 1 и 2 протокола информации о маршрутизации (RIP и RIPv2), сначала открыть кратчайший путь (OSPF), расширенный IGRP (EIGRP), протокол пограничного шлюза (BGP), отражатель маршрутизатора BGP, промежуточное соединение между системой и сетью. Промежуточная система (IS-IS), многоадресный протокол управления группой Интернета версии 3 (IGMPv3), режим разреженного многоадресного вещания, независимый от протокола (PIM SM), многоадресный PIM, зависящий от источника (SSM), RSVP, CDP, ERSPAN, IPSLA, Call Home, EEM, IKE, ACL, EVC, DHCP, FR, DNS, LISP, OTV [6] , HSRP, RADIUS, AAA, AVC, протокол дистанционно-векторной многоадресной маршрутизации (DVMRP), IPv4-to-IPv6 Multicast, MPLS, уровень 2 и уровень 3 VPN, IP sec, протокол туннелирования уровня 2 версии 3 (L2TPv3), обнаружение двунаправленной пересылки (BFD), IEEE802.1ag и IEEE802.3ah

Размеры (В х Ш х Г) 1,73 х 17,25 х 19,97 дюйма (43,9 х 438,15 х 507,2 мм)

Расход воздуха Сторона ввода-вывода к стороне лицевой панели

Расширенные слоты сервисных модулей 0

Резервный источник питания Внутренний: переменный ток, постоянный ток и PoE

Совокупная пропускная способность (лицензия на производительност 1 Гбит/с

Совокупная пропускная способность (по умолчанию) 500 Мбит/с

Совокупная пропускная способность только CEF (лицензия Boost) Более 4 Гбит/с

Средняя наработка на отказ (часы) 512970

Телеком TIA-968-B CS-03 ANSI T1.101 ITU-T G.823,G.824 IEEE 802.3 RTTE Директива Омологации Требования зависят от страны и типа интерфейса.

Температура от -40 до 158 ºF (от -40 до 70 ºC )

Типичная мощность (без модулей) (Вт) 65

Управление движением QoS, взвешенная справедливая организация очередей на основе классов (CBWFQ), взвешенное случайное раннее обнаружение (WRED), иерархическое QoS, маршрутизация на основе политик (PBR), маршрутизация производительности и NBAR.

Флэш-память по умолчанию 8 ГБ

ЭМС 47 CFR, часть 15 ИКЕС-003 Класс А EN55032 Класс А СИСПР32 Класс А AS/NZS СИСПР 32 Класс А ВККИ В-3 ЦНС 13438 ЕН 300-386 EN 61000 (Помехоустойчивость) EN 55024, СИСПР 24 КН22, КН24
