C1-CISCO4431/K9

Каталог

C1-CISCO4431/K9

Нет отзывов

Маршрутизатор с интегрированными сервисами Cisco 4431, поддерживающий 3 слота для сетевых интерфейсных модулей (NIM), обеспечивает совокупную пропускную способность от 500 Мбит/с до 1 Гбит/с. Этот маршрутизатор также поддерживает два типа DDRM, плоскость данных и плоскость управления/служб, что позволяет администратору легко управлять маршрутизатором. Cisco C1-CISCO4431/K9 — это пакет программного обеспечения 4431 Cisco ONE.

Быстрая спецификация

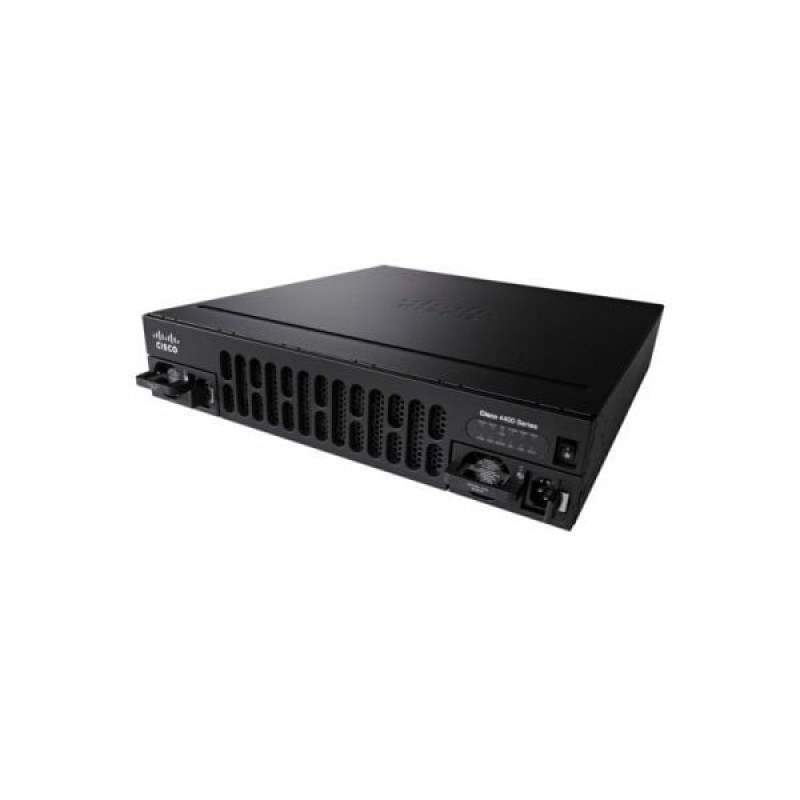

На рис. 1 показан внешний вид C1-CISCO4431/K9 .

В таблице 1 показана краткая спецификация.

Номер продукта	C1-CISCO4431/K9
Описание продукта	Cisco ONE ISR 4431 (4GE.3NIM.8G FLASH.4G DRAM.IPB)
Совокупная пропускная способность	от 500 Мбит/с до 1 Гбит/с
Всего встроенных портов WAN или LAN 10/100/1000	4
Порты на основе RJ-45	4
Порты на базе SFP	4
NIM-слоты	3
OIR (все модули ввода/вывода)	Да
Встроенный слот ISC	1
Флэш-память по умолчанию	8 ГБ
Максимальная флэш-память	32 ГБ

информация о продукте

На рис. 2 для справки показаны индикаторы на передней панели Cisco ISR4 43 1/K9. C1-CISCO4431/K9 похож на него.

Примечание:

①	Блок питания	③	Выключатель питания маршрутизатора
②	светодиоды	④	Дополнительный блок питания

·Светодиоды включают 12 индикаторов.

В Таблице 2 приведены описания светодиодов.

светодиоды	Представляет	Цвет	Описание
БП	Состояние блока питания (P0 и P1)	Зеленый	Блок питания включен и подает питание.
		Янтарь	Блок питания включен, но с ошибками или в состоянии отказа.
		Выключенный	Питание отключено.
ГЭ ПОЭ	Статус внутренней дочерней карты PoE	Зеленый	Блок питания установлен и обеспечивает питание
		Янтарь	Блок питания установлен, но в аварийном состоянии.
		Выключенный	БП выключен.
ВСПЫШКА	Статус системной флэш-памяти	Мигающий зеленый	Компактная флэш-память / флэш-память eUSB присутствует и в настоящее время используется.
ТЕМП	Температурный статус	Сплошной зеленый	Все датчики температуры в системе находятся в допустимых пределах.
		Янтарь	Один или несколько датчиков температуры в системе находятся за пределами допустимого диапазона.
		Выключенный	Температуру не отслеживают.
мощность	Мощность системы	Зеленый	Питание системы включено и работает правильно.
		зеленый мигает	Питание системы находится в процессе отключения.
		Янтарь	Питание системы включено, но инициализация низкого уровня не удалась.
		Янтарный мигает	Питание системы включено, но системе не удалось выйти из режима перезагрузки.
		Выключенный	Питание системы отключено.
ПОВЫШЕНИЕ POE	Ускоренный режим Power Over Ethernet	Зеленый	Два блока питания PoE установлены и работают в форсированном режиме.
ПОВЫШЕНИЕ POE	Ускоренный режим Power Over Ethernet	Выключенный	Это может означать одно из следующего: · Блок питания PoE не установлен. · Установлен один блок питания PoE. · Два блока питания PoE установлены и работают в резервном режиме.
ИСК	Статус слота ISC	Зеленый	PVDM4 присутствует и включен.
		Янтарь	Инициализирован с ошибкой.
		Выключенный	Нет.
ВЕНТИЛЯТОР	Статус вентилятора	Зеленый	Все вентиляторы работают.
		Янтарь	Один вентилятор перестал работать.
		Мигающий желтый	Два или более вентилятора перестали работать, или кассета вентиляторов снята.
		Выключенный	Вентиляторы не под наблюдением.
СТАТИСТИКА	Состояние системы	Сплошной зеленый	Система работает нормально.
		Мигает желтым	BIOS/Rommon загружается.
		Янтарь	BIOS/Rommon завершила загрузку, и система находится в командной строке Rommon или загружает программное обеспечение платформы.
		Выключенный	Система не вышла из перезагрузки или образ BIOS не загружается.

На рис. 3 показана задняя панель Cisco ISR4 43 1/K9. для справки. C1-CISCO4431/K9 похож на него.

Примечание:

①	Порт управления GE	⑤	Консольный порт
②	Вспомогательный порт	⑥	GE-порты
③	USB-порт типа А	⑦	NIM-слоты
④	Мини-порт USB типа B

· Модули NIM поддерживают 2 одинарных или 1 двойную ширину.

· Порты GE включают 4 порта RJ45 и 4 порта SFP.

Модули, карты, лицензии и аксессуары

В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и несколько кабелей.

Предметы	Модели	Описания
Интеллектуальные последовательные кабели	CAB-SS-449FC	Кабель Cisco CAB-SS-449FC RS-449, гнездо DCE — Smart Serial, 10 футов
Интеллектуальные последовательные кабели	CAB-SS-V35FC	Кабель Cisco CAB-SS-V35FC V.35, гнездо DCE — интеллектуальный последовательный порт, 10 футов
Консольные и вспомогательные кабели	CAB-ВСПОМОГАТЕЛЬНЫЙ RJ45	Вспомогательный кабель Cisco CAB-AUX-RJ45 8ft с RJ45 и DB25M
	CAB-ETH-S-RJ45	Кабель маршрутизатора Cisco CAB-ETH-S-RJ45
	КАБИНА-КОНСОЛЬ-RJ45	Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F
	КАБИНА-КОНСОЛЬ-USB	Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B
Лицензии	L-SL-44-APP-K9=	Лицензия Cisco ISR 4431/4451 AppX L-SL-44-APP-K9= с подключением WAAS/vWAAS 1300/2500 RTU
Модули сетевого интерфейса	НИМ-1МФТ-Т1/Е1	Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения
	НИМ-2CE1T1-PRI	Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN
	НИМ-4Э/М	Плата аналогового голосового сетевого интерфейса (ухо и рот)
	НИМ-2ФКС	Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS
	НИМ-2FXS/4FXO	Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO
	НИМ-8МФТ-Т1/Е1	Модуль голосового и сетевого интерфейса Cisco Multiflex Trunk четвертого поколения
SFP для встроенных портов GE	GLC-SX-MMD	Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM
	GLC-LH-SMD	Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM
	GLC-ZX-SMD	Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM

Сравните с аналогичными товарами

В таблице 4 показано сравнение между C1-CISCO4431/K9 и C1-CISCO4321/K9 .

Номер продукта	C1-CISCO4431/K9	C1-CISCO4321/K9
Описание продукта	Cisco ONE ISR 4431 (4GE.3NIM.8G FLASH.4G DRAM.IPB)	Cisco ONE ISR 4321 (2GE.2NIM.4G FLASH.4G DRAM.IPB)
Совокупная пропускная способность	от 500 Мбит/с до 1 Гбит/с	от 50 Мбит/с до 100 Мбит/с
Всего встроенных портов WAN или LAN 10/100/1000	4	2
Порты на основе RJ-45	4	2
Порты на базе SFP	4	1
NIM-слоты	3	2
Встроенный слот ISC	1	1

Получить больше информации

У вас есть вопросы о C1-CISCO4431/K9?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

NIM-слоты 3

OIR (все модули ввода/вывода) Да

Варианты питания Внутренний: переменный ток, постоянный ток и PoE

Внешние разъемы USB 2.0 (тип A) 2

Всего встроенных портов WAN или LAN 10/100/1000 4

Встроенный слот ISC 1

входная частота переменного тока от 47 до 63 Гц

Входное напряжение переменного тока Автоматический выбор диапазона от 100 до 240 В переменного тока

Двойные слоты для сервисных модулей 0

Диапазон входного тока переменного тока, источник питания переме от 3 до 1,3 А

Дополнительный последовательный порт - RJ45 (до 115,2 кбит/с) 1

Импульсный ток на входе переменного тока Пиковый ток 60 А и менее 5 ампер за полупериод

Консольный USB-порт типа B mini (до 115,2 кбит/с) 1

Максимальная мощность PoE конечной точки, доступная от источника 250 Вт с дополнительным резервированием

Максимальная мощность с блоком питания PoE (только платформа) (В 500 с резервированием PoE

Максимальная мощность с источником питания переменного тока (Вт) 250 (без PoE)

Максимальная флэш-память 32 ГБ

Максимальный объем памяти DDR3 ECC DRAM (комбинированные уровни нет данных

Максимальный объем памяти DDR3 ECC DRAM (плоскость данных) 2 ГБ

Максимальный объем памяти DDR3 ECC DRAM (плоскость управления/сл 16 Гб

Номер продукта C1-CISCO4431/K9

Описание продукта Cisco ONE ISR 4431 (4GE.3NIM.8G FLASH.4G DRAM.IPB)

Память по умолчанию DDR3 ECC DRAM (плоскость данных) 2 ГБ

Память по умолчанию DDR3 ECC DRAM (плоскость управления/служб) 4ГБ

Память по умолчанию с удвоенной скоростью передачи данных 3 (DDR нет данных

Порты на базе SFP 4

Порты на основе RJ-45 4

Последовательный консольный порт — RJ45 (до 115,2 кбит/с) 1

Расширенные слоты сервисных модулей 0

Резервный источник питания Внутренний: переменный ток, постоянный ток и PoE

Совокупная пропускная способность от 500 Мбит/с до 1 Гбит/с

Типичная мощность (без модулей) (Вт) 65

Флэш-память по умолчанию 8 ГБ
