КИСКО3945Е/К9

Нет отзывов

Cisco

Бренд

Код товара: CISCO3945E/K9 Cisco 3945E Router 3945-E ISR G2

668 551 ₽

В наличии много 1000 шт

Маршрутизатор Cisco 3945E, поддерживающий Modular Services Performance Engine (SPE) 250, обеспечивает надежную передачу данных, голоса, видео и услуг приложений в крупные филиалы.

Краткие характеристики

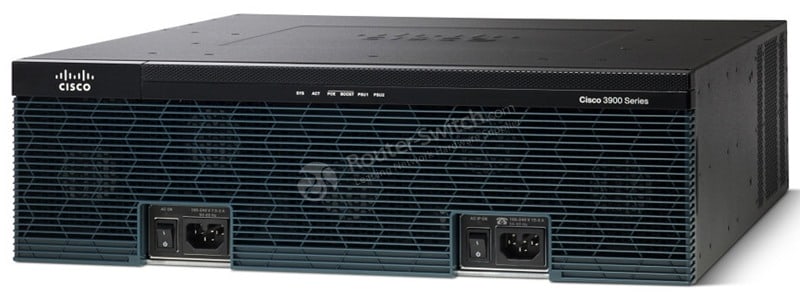

На рис. 1 показан внешний вид CISCO3945E/K9.

CISCO3945E/K9

В Таблице 1 приведены краткие характеристики CISCO3945E/K9.

Код продукта	КИСКО3945Е/К9
Модуль Services Performance Engine	с ТФЭ 250
Стойки	3U
Интерфейсы	4 встроенных порта Ethernet 10/100/1000 с 2 портами SFP
Слоты расширения)	4 слота для сервисных модулей 3 слота для плат расширенного высокоскоростного интерфейса WAN 3 встроенных слота цифрового сигнального процессора (DSP)
БАРАН	1 ГБ (установлено) / 2 ГБ (макс.)
Флэш-память	256 МБ (установлено) / 8 ГБ (макс.)
Размеры	13,3 х 43,8 х 47,6 см
Вес упаковки	23,52 кг

информация о продукте

На рис. 2 показана передняя панель маршрутизатора Cisco 3945E.

CISCO3945E/K9 Front Panel

Примечание:

①	②	③
Переключатель включения/выключения	Разъем питания	площадь светодиодов

В Таблице 2 показано описание области светодиодов.

ВЕЛ	Описание
Светодиодный индикатор состояния системы	Сплошной зеленый	Сплошной зеленый цвет указывает на нормальную работу.
	Мигающий зеленый	Система загружается или находится в режиме мониторинга ПЗУ.
	Янтарь	Системная ошибка.
	Выключенный	Отключено питание или неисправна системная плата.
Светодиод состояния ACT	Постоянный или мигающий зеленый	Непрерывный или мигающий индикатор указывает на активность пакетов между механизмом пересылки и маршрутизации и любым портом ввода-вывода.
Светодиод состояния ACT	Выключенный	Передачи пакетов не происходит.
ПОЭ	Зеленый	Питание IP-телефона включено.
ПОЭ	Янтарь	Питание IP-телефона не включено.
ПС1/ПС2	Зеленый	Система работает.
ПС1/ПС2	Янтарь	Система не работает.

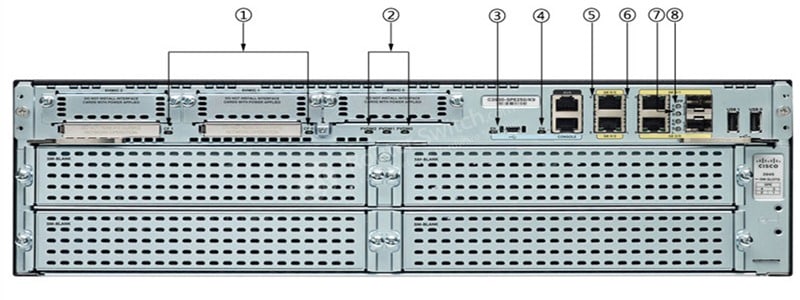

На рис. 3 показана задняя панель маршрутизатора Cisco 3945E/K9 со светодиодами.

CISCO3945E/K9 Back LED

Примечание:

①	Компактная вспышка 0 и 1 (0, справа)	⑤	С (скорость)
②	PVDM3 0,1 и 2 (0, крайний справа)	⑥	Л (ссылка)
③	RU (включить USB-консоль)	⑦	СФП С
④	RU (включить консоль RJ-45)	⑧	SFP EN

В Таблице 3 приведено описание этих светодиодов на задней панели.

ВЕЛ	Цвет	Описание	Расположение
Компактная флэш-память 1	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
Компактная флэш-память 0	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
С (скорость)	1 мигание + пауза	Порт GE работает на скорости 10 Мбит/с.	Задняя панель
	2 мигания + пауза	Порт GE работает на скорости 100 Мбит/с.
	3 мигания + пауза	Порт GE работает на скорости 1000 Мбит/с.
Л (ссылка)	Зеленый	Связь GE установлена.	Задняя панель
Л (ссылка)	Выключенный	Канал GE не установлен.	Задняя панель
RU (консольный порт RJ-45)	Зеленый	Консольный порт RJ-45 активен.	Задняя панель
EN (последовательный консольный порт USB)	Зеленый	Консольный порт USB активен.	Задняя панель
ПВДМ3 0,1 и 2	Зеленый	PVDM инициализируется.	Задняя панель
	Янтарь	PVDM обнаружен, но не инициализирован.
	Выключенный	ПВДМ не установлен.
СФП С	Мигающий зеленый	Частота мигания указывает на скорость порта.	Задняя панель
SFP EN	Выключенный	Нет.	Задняя панель
	Зеленый	Присутствует и включен.
	Янтарь	Присутствует с неудачей.

На рис. 4 показана задняя панель маршрутизатора Cisco 3945E со слотами и портами.

CISCO3945E/K9 Back Slot

Примечание:

①	EHWIC 0,1 и 2 (0, крайний справа)	⑦	SFP 1 и SFP 2 (1, вверху)
②	последовательный USB-порт	⑧	USB 0 и USB 1 (1, слева)
③	AUX-порт	⑨	Земля
④	Последовательный консольный порт RJ-45	⑩	Слоты для сервисных модулей
⑤	Порты Ethernet 10/100/1000 (GE 0/3, сверху; GE 0/2, снизу)	⑪	Компактная вспышка 0 и 1 (0, справа)
⑥	Порты Ethernet 10/100/1000 (GE 0/1, сверху; GE 0/0, снизу)

Cisco серии 3900 предлагает заменяемые SPE, которые позволяют вам защитить ваши первоначальные инвестиции в платформу Cisco 3900 в течение более длительного периода времени и масштабировать производительность маршрутизатора по мере роста вашей сети и потребностей филиала.

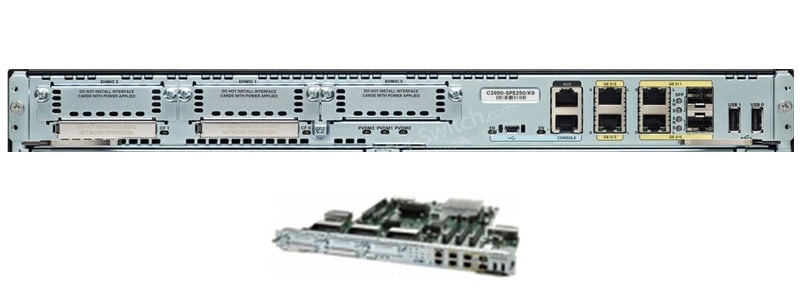

На рис. 5 показана область SPE, и вы можете обновить эти слоты и порты непосредственно с помощью одного модуля SPE.

CISCO3945E/K9 SPE Module

Особенности модульности

Маршрутизатор Cisco 3945E обеспечивает расширенные модульные возможности.

В Таблице 4 показаны модули для этого маршрутизатора.

Модели	Описание
C3900-SPE250/K9	Cisco Services Performance Engine 250 для маршрутизатора Cisco 3945E. (Это настраиваемый элемент в CISCO3945E/K9.)
СМ-ЭС3Г-16-П	Усовершенствованный сервисный модуль EtherSwitch, коммутация L2/L3, 16* портов 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise
СМ-ЭС3Г-24-П	Enhanced EtherSwitch Service Module, коммутация L2/L3, 24 порта 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise
ВВИК3-2МФТ-Г703	Голосовая/WAN-карта Cisco VWIC3-2MFT-G703
ХВИК-2Т	2-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco
EHWIC-1GE-SFP-CU	Маршрутизатор Cisco 1900, 2900, 3900 Плата EHWIC WAN EHWIC-1GE-SFP-CU
EHWIC-4ESG	Четырехпортовая интерфейсная карта коммутатора Gigabit Ethernet 10/100/1000 Base-TX для маршрутизаторов Cisco 1900 2900 3900
ИСМ-СРЭ-300-К9	Модуль внутренних служб (ISM) с модулем Services Ready Engine
ПВДМ3-16	16-канальный голосовой DSP-модуль высокой плотности
МЕМ-CF-256U1GB	Обновление Compact Flash с 256 МБ до 1 ГБ для Cisco 1900, 2900, 3900
МЕМ-CF-256U2GB	Обновление Compact Flash с 256 МБ до 2 ГБ для Cisco 1900, 2900, 3900
МЕМ-CF-256U512MB	Обновление CF с 256 МБ до 512 МБ для Cisco 1900, 2900, 3900 ISR
МЕМ-CF-256U4GB	Обновление Compact Flash с 256 МБ до 4 ГБ для Cisco 1900, 2900, 3900
МЕМУСБ-1024ФТ	USB-флеш-токен на 1 ГБ

Лицензии

Маршрутизатор Cisco 3945E/K9 поддерживает обновление с помощью лицензий.

В Таблице 5 показаны рекомендуемые лицензии.

Лицензии	Описание
L-FL-39-HSEC-K9=	Лицензия Cisco 3900 L-FL-39-HSEC-K9 Лицензия на соответствие экспортным ограничениям США для серии 3900
Л-ФЛ-39-СНА=	Лицензия на маршрутизатор Cisco 3900 — FL-39-SNA = Лицензия на электронную доставку SNA для Cisco 3925/3945 для Cisco серии 3900
L-SL-39-APP-K9=	Серия Cisco Application Experience License ISR 3900 включает лицензии для: AppX, DATA и WAASX.
Л-СЛ-39-СЕК-К9=	Лицензия Cisco 3900 L-SL-39-SEC-K9 Security E-Delivery PAK для Cisco серии 3900
Л-СЛ-39-УК-К9=	Лицензия Cisco 3900 L-SL-39-UC-K9 Пакет электронной доставки унифицированных коммуникаций для Cisco серии 3900

Сравните с аналогичными маршрутизаторами

В таблице 6 показано сравнение маршрутизаторов Cisco 3925, 3945, 3925E и 3945E.

Модель	CISCO3925/k9	CISCO3945/k9	CISCO3925E/k9	CISCO3945E/k9
ТФЭ	с ТФЭ 100	с ТФЭ 150	с ТФЭ 200	с ТФЭ 250
Интерфейс	3GE	3GE	4GE	4GE
Слоты EHWIC	4	4	3	3
СМ слоты	2	4	2	4
ISM-слоты	1	1	0	0
DSP	4	4	3	3
SFP	2	2	2	2
Стойка	3U	3U	3U	3U

Получить больше информации

У вас есть вопросы о маршрутизаторе Cisco 3945E/K9?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

ISM-слоты 0

Акустика: Звуковая мощность (типичная/максимальная) 67,8/84,7

Акустика: звуковое давление (типичное/максимальное) 57,6/77,6

Безопасность УЛ 60950-1

Варианты питания Внутренний: переменный ток, PoE и постоянный ток*

Вес с блоком питания PoE (без модулей) 40 фунтов (18,1 кг)

Вес с блоком питания переменного тока (без модулей) 39 фунтов (17,7 кг)

Вес упаковки 51,85 фунта (23,52 кг)

Внешние разъемы USB 2.0 (тип A) 2

Всего встроенных портов WAN или LAN 10/100/1000 4

Встроенное аппаратное ускорение криптографии (IPSec + Secure Soc Да

Встроенные слоты DSP (PVDM) 3

входная частота переменного тока от 47 до 63 Гц

Входное напряжение переменного тока Автоматический выбор диапазона от 100 до 240 В переменного тока

Высота 15 584 футов (4750 м)

Высота стойки 3 стойки (3RU)

Двойные слоты EHWIC 1

Двойные слоты для сервисных модулей 1

Диапазон входного тока переменного тока, источник питания переме от 7,1 до 3,0 А

Диапазон максимального входного тока, источник питания постоянно 33,2 - 12,4

Дополнительный комплект воздушного потока (включая фильтр) Никто

Дополнительный последовательный порт (до 115,2 кбит/с) 1

Импульсный ток на входе переменного тока

Импульсный ток на входе постоянного тока

Компактная вспышка (внешняя): Максимум Слот 0: 4 ГБ

Компактная флэш-память (внешняя): по умолчанию Слот 0: 256 МБ

Консольный порт USB (тип B) (до 115,2 кбит/с) 1

Кратковременная (согласно NEBS) влажность от 5% до 90%, не более 0,024 кг воды/кг сухого воздуха

Максимальная мощность PoE конечной точки с усилением PoE (Вт) 1040

Максимальная мощность PoE конечной точки, доступная от источника 520

Максимальная мощность с блоком питания PoE (только для платформы 540

Максимальная мощность с входом постоянного тока (Вт) 574

Максимальная мощность с источником питания переменного тока (Вт) 540

Монтаж в стойку 19 дюймов. (48,3 см) ОВОС включены

Монтаж в стойку 23 дюйма. (58,4 см) ОВОС необязательный

Настенное крепление Нет

Онлайн-вставка и удаление (OIR) Сервисные модули

Относительная влажность от 5 до 95%

Память DDR2 ECC DRAM: максимум 2 ГБ

Память DDR2 ECC DRAM: по умолчанию 1 ГБ

Порты на базе RJ-45 4

Порты на базе SFP 2

Последовательный консольный порт (до 115,2 кбит/с) 1

Рабочее входное напряжение постоянного тока 24 В постоянного тока - 60 В постоянного тока

Размеры (В х Ш х Г) 5,25 х 17,25 х 18,75 дюйма (133,35 х 438,15 х 476,25 мм)

Расход воздуха Задом наперед

Резервный источник питания Внутренний: переменный ток, PoE и постоянный ток*

Сеансы Cisco Unified SRST 1500

Слоты EHWIC 3

Слоты для сервисных модулей 4

Телеком ТИА/ОВОС/IS-968

Температура от -40 до 158ºF (от -40 до 70ºC)

Температура: кратковременная в соответствии с NEBS/максимальная от 23 до 122°F (от -5 до 50°C)

Температура: максимальная высота 13123 футов (4000 м) от 32 до 86ºF (от 0 до 30ºC)

Температура: максимальная высота 5906 футов (1800 м) от 32 до 104ºF (от 0 до 40ºC)

Температура: максимальная высота 9843 футов (3000 м) от 32 до 104ºF (от 0 до 40ºC)

Типичная мощность (без модулей) (Вт) 158

Типовой вес (с модулями) 60 фунтов (27,2 кг)

Экспресс-сеансы Cisco Unified Communications Manager 450

ЭМС 47 CFR, часть 15
