ASR-9006-DC

Нет отзывов

ASR-9006-DC — это шасси Cisco ASR-9006 DC. Маршрутизатор Cisco ASR 9006 в форм-факторе 10 стоек (RU) обеспечивает полнофункциональное и высоконадежное развертывание в средах с ограниченным пространством. Этот продукт полностью оснащен теми же функциями программного обеспечения и опциями линейных карт, что и ASR 9010, только в меньшем корпусе. Благодаря процессорам с двумя коммутаторами маршрутов (RSP) и полному общему резервированию отказоустойчивость системы и сети становится реальностью для развертываний с уменьшенным количеством слотов. Для обеспечения функций ASR 9006 необходимо отдельно настроить ASR-9006-DC с необходимыми компонентами.

Краткие характеристики

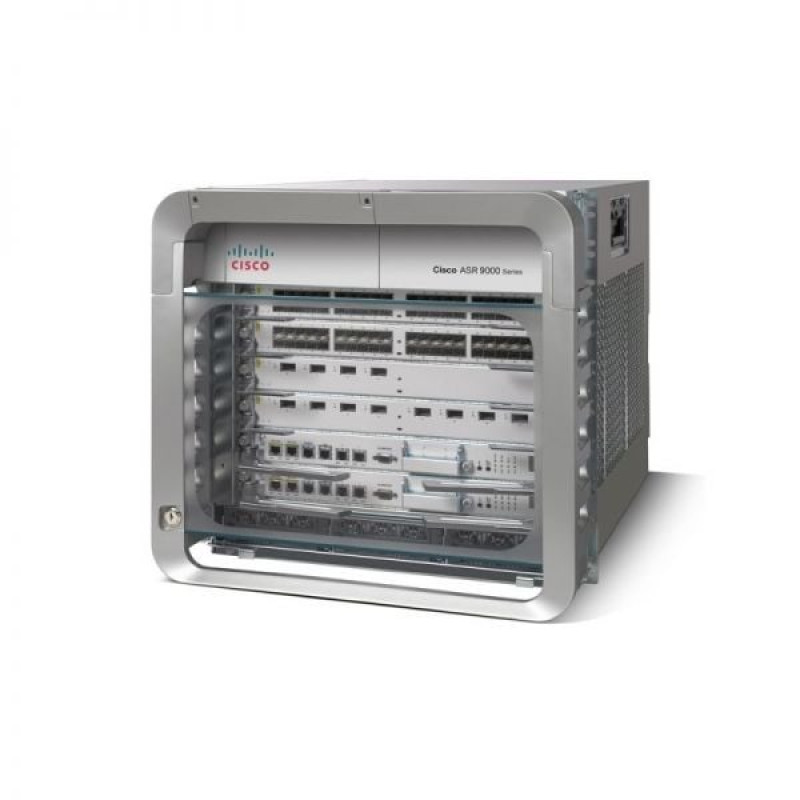

На этом рисунке показан маршрутизатор Cisco ASR 9006. Для обеспечения функций ASR 9006 необходимо отдельно настроить ASR-9006-DC с необходимыми компонентами.

Cisco-ASR-9006-Router-With-Components

В Таблице 1 приведены краткие характеристики Cisco ASR-9006-DC.

Модель	ASR-9006-DC
Тип	Шасси постоянного тока Cisco ASR-9006
Спецификации ASR 9006
Слоты	4 линейные карты 2 RSP
Размер стойки	10 руб.
Максимальная емкость	7 Тбит/с
Размер (В х Ш х Г)	17,5 дюйма x 17,5 дюйма x 28,65 дюйма
Власть	Переменный ток: силовой модуль 3 кВт DC: силовые модули 1,5 кВт или 2,1 кВт Примечание. Сочетание модулей переменного и постоянного тока не поддерживается.
Вентилятор	2 кассеты вентиляторов
Расход воздуха	Из стороны в сторону (опция спереди назад)
РСП / РП	2 (резервирование 1+1 RSP)
Архитектура ткани	1+1 резервирование ткани
Программное обеспечение	iOS XR

Конфигурация

В Таблице 2 показаны некоторые рекомендуемые компоненты ASR-9006-DC.

Модель	Описание
ASR-9006-ВЕНТИЛЯТОР	ASR-9006-FAN Блок вентиляторов Cisco ASR серии 9006
PWR-2KW-DC-V2	Модуль питания Cisco ASR 9000 PWR-2KW-DC-V2 Модуль питания постоянного тока мощностью 2 кВт версии 2 для ASR-9006 и ASR-9010 Запасной
А9К-РСП440-ТР	Процессор коммутатора маршрута Cisco ASR 9000 A9K-RSP440-TR Процессор коммутатора маршрута ASR9K с 440G/slot Fabric и 6GB
А9К-РСП440-СЭ	Процессор коммутатора маршрута Cisco ASR 9000 A9K-RSP440-SE Процессор коммутатора маршрута ASR9K с 440G/slot Fabric и 12GB
А9К-СИП-700	Интерфейс Cisco ASR 9000 A9K-SIP-700 Процессор интерфейса SPA Cisco ASR 9000 Series-700
А9К-24Х10ГЭ-СЭ	Линейная карта Ethernet маршрутизатора Cisco ASR серии 9000 A9K-24X10GE-SE ASR 9000, 24 порта 10GE, LC, оптимизированная для границы обслуживания (запасная)
А9К-2Х100ГЭ-СЭ	Линейная карта Ethernet маршрутизатора Cisco ASR серии 9000 A9K-2X100GE-SE ASR 9000, 2 порта 100GE, LC, оптимизированная для границы обслуживания (запасная)
А9К-2Х100ГЭ-ТР	Линейная карта Ethernet маршрутизатора Cisco ASR серии 9000 A9K-2X100GE-TR ASR 9000, 2 порта 100GE, оптимизированная для передачи пакетов LC (запасная)

Сравните с аналогичным товаром

В таблице 3 показано сравнение ASR-9006-DC и ASR-9006-DC-V2.

Модель	ASR-9006-DC	ASR-9006-DC-V2
Тип	Шасси постоянного тока Cisco ASR-9006	Шасси постоянного тока Cisco ASR-9006 PEM версии 2
Слоты	4 линейные карты 2 RSP	4 линейные карты 2 RSP
Размер стойки	10 руб.	10 руб.

* Cisco ASR серии 9000 имеет модульную архитектуру питания, доступную как на переменном, так и на постоянном токе. Источники питания размещены в модулях ввода питания (PEM), которые можно обслуживать на месте, которые также бывают переменного и постоянного тока. Каждый PEM может содержать до трех или четырех модулей в зависимости от соответствующего типа, без зон питания или ограничений по размещению (совмещение источников переменного и постоянного тока не поддерживается).

Получить больше информации

У вас есть вопросы о Cisco ASR-9006-DC?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

Cisco ASR серии 9000 RSP Двойные резервные RSP со встроенной коммутационной сетью в 2 слотах

«Общие» компоненты 2 RSP 2 кассеты вентиляторов 1 PEM (постоянный или переменный ток) 1 фильтр вентилятора

Безопасность Cisco ASR 9006 разработан с учетом следующих требований: · UL/CSA/IEC/EN 60950-1 · IEC/EN 60825 Лазерная безопасность · АКА ТС001 · AS/NZS 60950 · Свод федеральных правил FDA по лазерной безопасности

Воздушный поток силового модуля Спереди назад

Входная мощность Переменный ток по всему миру (200–240 В; 50–60 Гц; максимум 16 А) Диапазон постоянного тока по всему миру (от -40 до -72 В; номинальный ток 50 А, максимальный ток 60 А)

Зоны силы Нет ограничений по зонам мощности Энергетическая инфраструктура с полным распределением нагрузки

Избыточность · AC: резервирование N+N · DC: резервирование N+1 · Резервирование силового модуля · Резервирование каналов A/B

Излучение стандартов ЭМС Cisco ASR 9006 разработан с учетом следующих требований: · Класс FCC 47CFR15 A · ICES 003 Класс А · AS/NZS CISRP22 Класс A · СИСПР 22 (EN55022) класс А · VCCI класс А · BSMI класс А · IEC/EN 61000-3-12: Гармоники в сети электропитания · IEC/EN 61000-3-11: Колебания напряжения и мерцание · EN55022: Оборудование информационных технологий (выбросы) · EN 50121-4: Электромагнитная совместимость для железных дорог

Линейные карты Cisco ASR серии 9000 4 слота для линейных карт

Модульность Мощность с оплатой по мере роста для будущей масштабируемости, доступная в версиях переменного и постоянного тока. Несколько типов силовых модулей: · Модуль питания переменного тока мощностью 3 кВт · Модуль питания постоянного тока мощностью 2,1 кВт Примечание. Сочетание модулей переменного и постоянного тока не поддерживается.

Монтаж в стойку 19 дюймов по умолчанию 21- и 23-дюймовый. доступны адаптеры Примечание. Минимум 17,75 дюйма. проем между стойками необходим для правильной работы

Монтаж шкафа Да Примечание: Не рекомендуется использовать двери в закрытых шкафах.

Надежность и доступность Резервирование ткани Резервирование вентилятора Резервирование каналов Резервирование источника питания Резервирование RSP Программное резервирование

Настенное крепление Нет

Описание Шасси Cisco ASR 9006, ASR-9006-DC, шасси ASR-9006 DC

Ориентация слота Горизонтальный

Рабочая влажность (номинальная) (относительная влажность) от 5 до 90%

Рабочая высота от -60 до 4000 м (до 2000 м в соответствии с требованиями IEC/EN/UL/CSA 60950)

Рабочая температура (кратковременно) ASR 9006: от 23 до 131ºF (от -5 до 55ºC) ASR 9010: от 23 до 122ºF (от -5 до 50ºC)

Рабочая температура (номинальная) от 41 до 104ºF (от 5 до 40ºC)

Расход воздуха Справа-назад, Спереди-назад с перегородкой

Стандарты ЕТСИ Cisco ASR 9006 разработан с учетом следующих требований: · EN300 386: Телекоммуникационное сетевое оборудование (EMC) · ETSI 300 019 Класс хранения 1.1 · ETSI 300 019 Транспортный класс 2.3 · ETSI 300 019 Стационарное использование, класс 3.1

Стандарты построения сетевого оборудования (NEBS) Cisco ASR 9006 разработан с учетом следующих требований: · SR-3580: Уровни критериев NEBS (уровень 3) · GR-1089-CORE: ЭМС и безопасность NEBS · GR-63-CORE: физическая защита NEBS · VZ.TPR.9205: Verizon TEEER

Температура хранения от -40 до 158ºF (от -40 до 70ºC)

Термальный Две кассеты вентиляторов: · 6 высокоэффективных вентиляторов на лоток · Вентиляторы с регулируемой скоростью для оптимальной тепловой производительности · Отсутствие единой точки отказа

Ткань Один на RSP: · Активный/активный неблокирующий режим работы в резервированной конфигурации с двойным RSP · Полное резервирование в конфигурации с двойным резервированием RSP · Встроенная интеллектуальная служба и возможность приоритезации трафика

Устойчивость к стандартам ЭМС Cisco ASR 9006 разработан с учетом следующих требований: · IEC/EN-61000-4-2: Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ) · IEC/EN-61000-4-3: Устойчивость к излучению (10 В/м) · IEC/EN-61000-4-4: Защищенность от быстрых электрических переходных процессов (питание 2 кВ, сигнал 1 кВ) · IEC/EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM) · IEC/EN-61000-4-5: Порты перенапряжения сигнала (1 кВ) · IEC/EN-61000-4-5: порт перенапряжения постоянного тока (1 кВ CM, 1 кВ DM) · IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения) · IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты (30 А/м) · IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и колебания напряжения · EN55024: Оборудование информационных технологий (защищенность) · EN50082-1/EN-61000-6-1: Общий стандарт устойчивости · EN 50121-4: Электромагнитная совместимость для железных дорог

Физические характеристики Высота: 17,50 дюйма (444,5 мм) (10 RU) Ширина: 17,38 дюйма (441,45 мм) Глубина: · С дверьми: 29,05 дюйма (737,9 мм) · Без дверей: 29,05 дюйма (737,9 мм) Масса: · 89,55 фунтов (40,7 кг) (шасси с PEM) 150 фунтов (65,91 кг) (полная загрузка, за исключением линейных карт и модулей питания) — RSP, два лотка v2 FAN, модули PEM

Хранение (относительная влажность) от 5 до 93%
