АСР-9001

Нет отзывов

Cisco ASR 9001 — это компактный, высокопроизводительный маршрутизатор на границе поставщика услуг, который обеспечивает пропускную способность неблокируемой полнодуплексной коммутационной сети со скоростью 120 Гбит/с в форм-факторе 2 стойки (2RU). Cisco ASR 9001 имеет встроенный процессор коммутации маршрутов (RSP) и два модульных отсека, которые поддерживают адаптеры модульных портов 1 Gigabit Ethernet, 10 Gigabit Ethernet и 40 Gigabit Ethernet. Базовое шасси ASR-9001 имеет четыре встроенных 10-гигабитных Ethernet-порта с малым форм-фактором (SFP+), вход GPS для синхронизации Stratum 1, порты BITS и порты управления.

Краткие характеристики

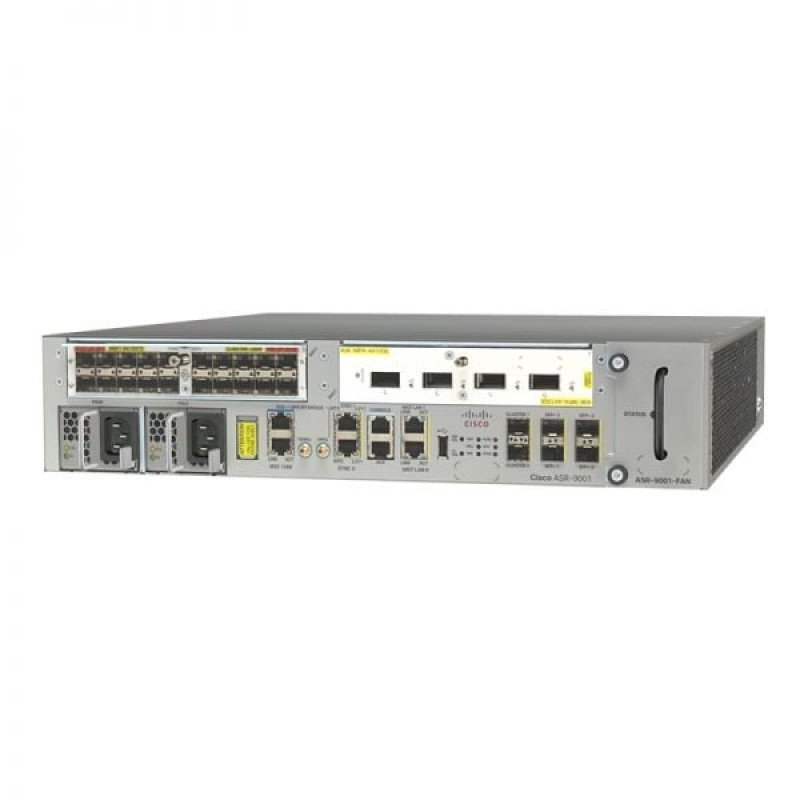

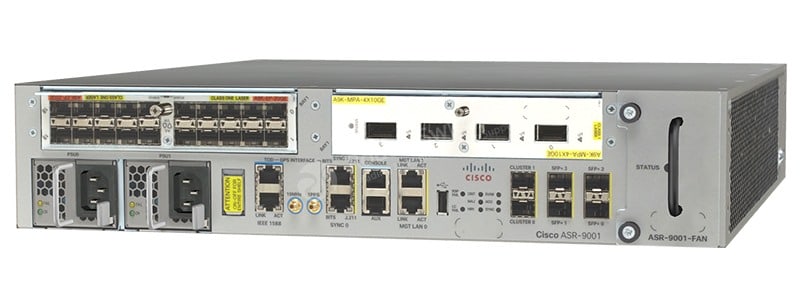

На рис. 1 показан внешний вид маршрутизатора ASR 9001. ASR-9001 — это шасси без этих установленных модулей.

В таблице 1 приведены краткие характеристики маршрутизатора ASR 9001. ASR-9001 может предоставить эти спецификации при установке необходимых модулей.

Модель	АСР 9001
Слоты	Фиксированный 4x10GE 2 модульных адаптера портов
Размер стойки	2 руб.
Максимальная емкость	240 Гбит/с
Размер (В х Ш х Г)	3,5 дюйма x 17,5 дюйма x 18,5 дюйма
Власть	переменного или постоянного тока 425 Вт (номинал), 525 Вт (макс.)
Вентилятор	1 кассета вентиляторов
Расход воздуха	Бок о бок
РСП / РП	Интегрированный
Архитектура ткани	Интегрированный
Программное обеспечение	iOS XR

информация о продукте

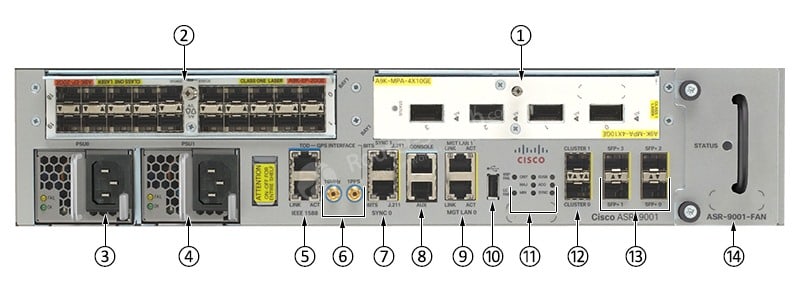

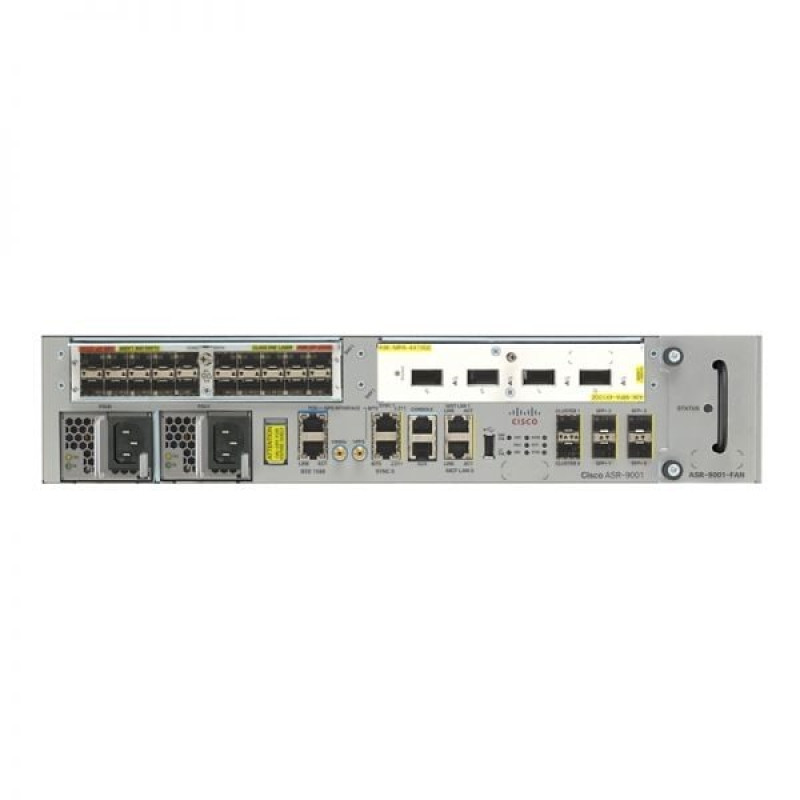

На рис. 2 показана передняя панель ASR-9001 с установленными модулями. Эти модули необходимо приобретать отдельно.

Примечания:

①	Модульный адаптер порта 4 x 10 GE	⑧	КОНСОЛЬ и AUX порты
②	20 адаптеров модульных портов GE	⑨	LAN-порты управления
③	Слот для блока питания	⑩	Внешний USB-порт
④	Слот для блока питания	⑪	Восемь дискретных светодиодных индикаторов
⑤	Сервисные порты LAN и ToD	⑫	КЛАСТЕРНЫЕ порты
⑥	Порты 10 МГц и 1PPS	⑬	Фиксированные порты SFP+
⑦	Порты SYNC (BITS/J.211)	⑭	Слот для кассеты вентиляторов

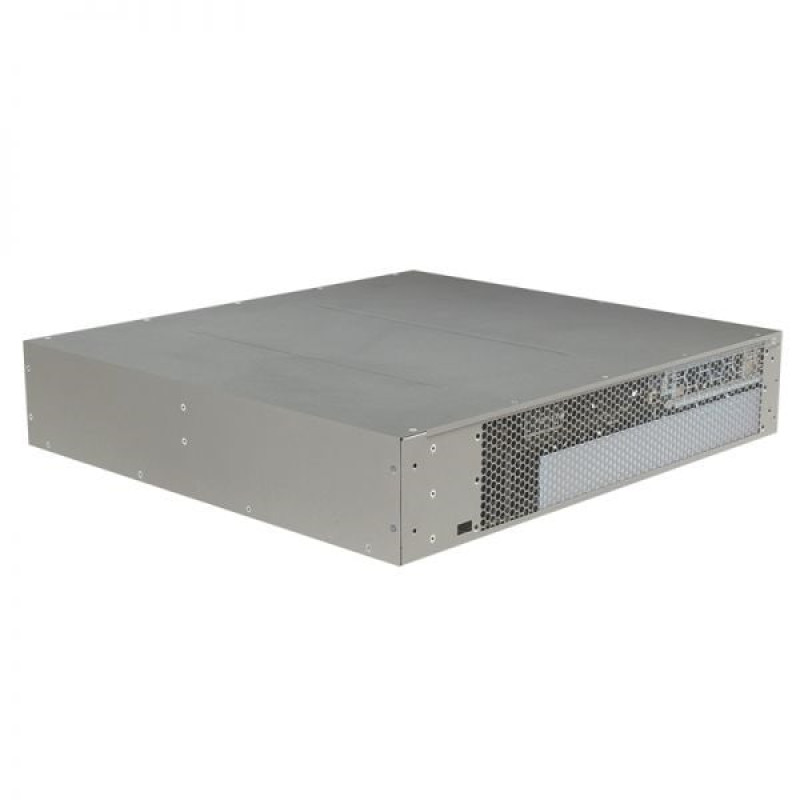

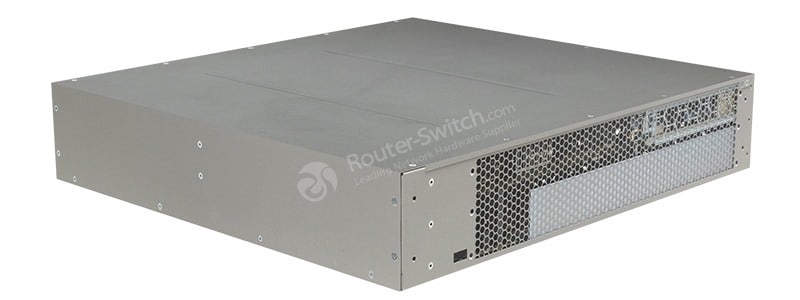

На рис. 3 показан вид маршрутизатора ASR 9001 сзади.

Конфигурация

В Таблице 2 показаны рекомендуемые компоненты.

Модель	Описание
А9К-МПА-20Х1ГЭ	Модульный адаптер порта маршрутизатора Cisco ASR серии 9000 A9K-MPA-20X1GE Модульный адаптер порта 1GE на 20 портов ASR 9000
А9К-МПА-4С10ГЭ	Модульный адаптер порта маршрутизатора Cisco ASR серии 9000 A9K-MPA-4X10GE Модульный адаптер порта 10GE ASR 9000 с 4 портами
A9K-750W-AC	Блок питания Cisco ASR 9001 A9K-750W-AC Блок питания переменного тока мощностью 750 Вт серии ASR 9000 для ASR-9001 (запасной)
A9K-750W-DC	Блок питания Cisco ASR 9001 A9K-750W-DC Блок питания постоянного тока ASR 9000 750 Вт для ASR-9001 Запасной
ASR-9001-ВЕНТИЛЯТОР	Вентилятор Cisco ASR 9001 ASR-9001-FAN Запасной блок вентиляторов ASR 9001
A9K-9001-AIP-LIC=	Лицензия Cisco ASR 9001 A9K-9001-AIP-LIC Лицензия ASR 9001 AIP
A9K-9001-ОПТ-LIC=	Лицензия Cisco ASR 9001 A9K-9001-OPT-LIC Лицензия ASR 9001 Advanced Optical
АСР-9001-2П-КОМПЛЕКТ	Монтажный комплект Cisco ASR 9001 ASR-9001-2P-KIT Монтажный комплект ASR 9001 на 2 опоры
СФП-10Г-СР	SFP-модуль 10GBASE-SR
СФП-10Г-ЗР	10GBase-ZR Оптический трансивер, SFP+, 10G, одномодовый модуль (1550 нм, 80 км, LC)
А9К-МПА-4С10ГЭ	Модульный адаптер порта маршрутизатора Cisco ASR серии 9000 A9K-MPA-4X10GE Модульный адаптер порта 10GE ASR 9000 с 4 портами
А9К-МПА-20Х1ГЭ	Модульный адаптер порта маршрутизатора Cisco ASR серии 9000 A9K-MPA-20X1GE Модульный адаптер порта 1GE на 20 портов ASR 9000

Сравните с аналогичным товаром

В таблице 3 показано сравнение ASR-9001 и ASR-9006-AC-V2.

Модель	АСР-9001	ASR-9006-AC-V2
Тип	Шасси Cisco ASR-9001	Cisco ASR-9006 AC шасси PEM версии 2
Слоты	2 модульных адаптера портов	4 линейные карты 2 RSP
Размер стойки	2 руб.	10 руб.

Получить больше информации

У вас есть вопросы о Cisco ASR-9001?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

Безопасность Cisco ASR 9001 разработан с учетом следующих требований: ● UL/CSA/IEC/EN 60950-1 ● IEC/EN 60825 Лазерная безопасность ● АКА TS001 ● AS/NZS 60950 ● FDA: Свод федеральных правил лазерной безопасности

Избыточность Резервирование источника питания

Иммунитет Cisco ASR 9001 разработан с учетом следующих требований: ● IEC/EN-61000-4-2: Устойчивость к электростатическому разряду (контакт 8 кВ, воздух 15 кВ) ● IEC/EN-61000-4-3: устойчивость к излучению (10 В/м) ● IEC/EN-61000-4-4: Устойчивость к быстрым переходным процессам (питание 2 кВ, сигнал 1 кВ) ● IEC/EN-61000-4-5: порт перенапряжения переменного тока (4 кВ CM, 2 кВ DM) ● IEC/EN-61000-4-5: Сигнальные порты (1 кВ) ● IEC/EN-61000-4-5: Порт перенапряжения постоянного тока (1 кВ) ● IEC/EN-61000-4-6: Устойчивость к кондуктивным помехам (10 В среднеквадратичного значения) ● IEC/EN-61000-4-8: Устойчивость к магнитному полю промышленной частоты (30 А/м) ● IEC/EN-61000-4-11: Провалы напряжения, кратковременные прерывания и колебания напряжения ● EN 50121-4: Электромагнитная совместимость для железных дорог.

Интегрированные интерфейсы 4 порта 10 Гбит/с SFP+

Модульные адаптеры портов 20 x 1 GE, 2 x 10 GE, 4 x 10 GE, 1 x 40 GE

Номер детали блока питания ● A9K-750W-AC ● A9K-750W-DC

Потребляемая мощность 425 Вт типичная, 525 Вт максимальная

Рабочая влажность (короткий срок) от 5 до 90% Примечание: не более 0,024 кг воды или сухого воздуха.

Рабочая влажность (номинальная) (относительная влажность) от 10 до 85%

Рабочая высота -1800м

Рабочая Температура (короткий срок) от 23 до 131ºF (от -5 до 55ºC)

Рабочая температура (номинальная) от 41 до 104ºF (от 5 до 40ºC)

Расход воздуха Бок о бок

Стандарты ЕТСИ Cisco ASR 9001 предназначен для соответствия (выполняется квалификация): ● EN300 386: Телекоммуникационное сетевое оборудование (EMC) ● ETSI 300 019 Класс хранения 1.1 ● ETSI 300 019 Транспортный класс 2.3 ● ETSI 300 019 Стационарное использование, класс 3.1 ● EN55022: Оборудование информационных технологий (выбросы) ● EN55024: Оборудование информационных технологий (защищенность) ● EN50082-1/EN-61000-6-1: Общий стандарт устойчивости

Стандарты построения сетевого оборудования (NEBS) Cisco ASR 9001 разработан с учетом следующих требований: ● SR-3580: Уровни критериев NEBS (уровень 3) ● GR-1089-CORE: ЭМС и безопасность NEBS ● GR-63-CORE: физическая защита NEBS ● VZ.TPR.9205: Verizon TEEER

Стандарты ЭМС Cisco ASR 9001 разработан с учетом следующих требований: ● FCC класс А ● ICES 003 Класс А ● AS/NZS 3548 класс А ● СИСПР 22 (EN55022), класс А ● VCCI класс А ● BSMI Класс А ● IEC/EN 61000-3-2: Гармоники в сети электропитания. ● IEC/EN 61000-3-3: Колебания напряжения и мерцание ● EN 50121-4: Электромагнитная совместимость для железных дорог.

Температура хранения от -40 до 158ºF (от -40 до 70ºC)

Тип Шасси Cisco ASR 9001

Условия окружающей среды ● Рабочая температура: от 32 до 104°F (от 0 до 40°C) ● Температура хранения: от -40 до 167°F (от -40 до 75°C) ● Относительная влажность: от 10 до 90 %, без конденсации. ● Соответствие нормативным требованиям

Физические характеристики ● Высота: 3,472 дюйма (88,2 мм) ● Ширина: 17,42 дюйма (442 мм) ● Глубина: 18,5 дюймов (470 мм) ● Вес шасси: 30,2032 фунта (13,7 кг) ● Вес шасси с двумя MPA: 36,37623 фунта (16,5 кг)

Хранение (относительная влажность) от 5 до 95% Примечание: не более 0,024 кг воды или сухого воздуха.
