C1-ASR1001-X/K9 — это ASR1001-X с ПО Cisco ONE. Пакеты программного обеспечения Cisco ONE предоставляют экономичный и гибкий способ приобретения программного обеспечения для вашего центра обработки данных, маршрутизации, коммутации и беспроводной связи.
Cisco ASR 1000-X разработан для высокопроизводительных предприятий, центров обработки данных, граничных сетей поставщиков услуг, чтобы обрабатывать взрывоопасный трафик через сеть. Он поддерживает только программную избыточность и основан на четырехъядерном процессоре 2,13 ГГц с 4 ГБ памяти, 8 ГБ флэш-памяти, 1 отсеком SPA, процессором интерфейса SPA 10 (SIP10).

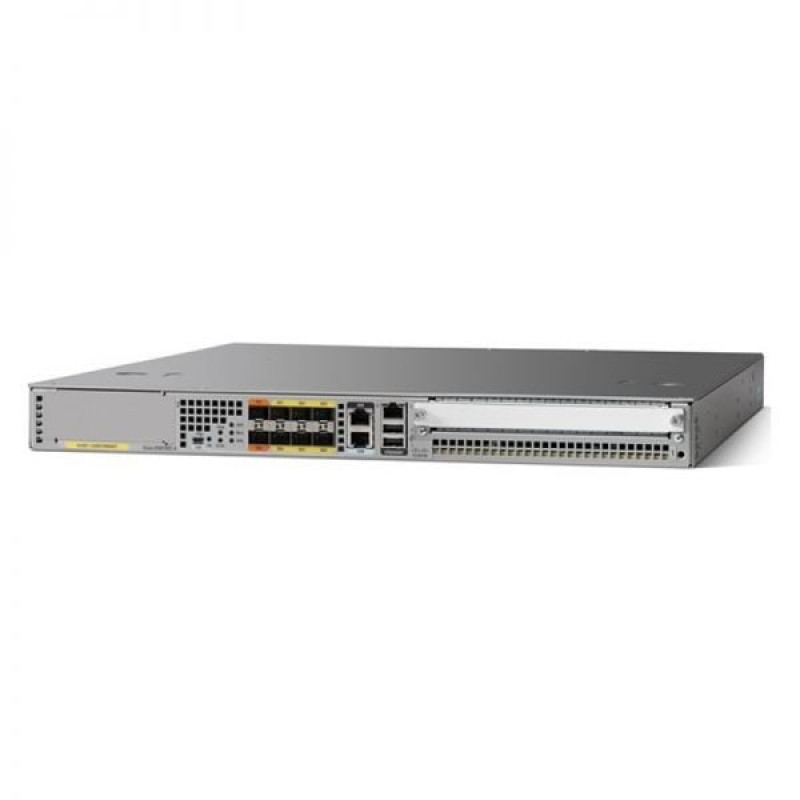

На рис. 1 показан внешний вид C1-ASR1001-X/K9.
В Таблице 1 показаны краткие характеристики.
Код продукта | C1-ASR1001-X/K9 |
Высота стойки | 1RU |
Пропускная способность системы | 2,5G (по умолчанию) / 5G, 10G, 20G (обновление) |
Процессор маршрутизатора (RP) | Четырехъядерный процессор 2,13 ГГц |
Встроенный порт Gigabit Ethernet | 6 портов SFP, 2 порта SFP+ |
Избыточность | Программное обеспечение (лицензия приобретается отдельно) |
Линейная карта SIP и Ethernet | Интегрирован в шасси; не обновляемый |
Встроенное аппаратное шифрование | пропускная способность поддержки шифрования до 8 Гбит/с |
Монтаж в стойку | 19-дюймовый |
DRAM-память | 8 ГБ |
Флэш-память | 8 ГБ |
Адаптеры общих портов | 1 СПА-слот |
Внешняя флэш-память USB | Поддержка флэш-памяти USB емкостью 1 ГБ |
На рис. 2 показана передняя панель C1-ASR1001-X/K9.
Примечание:
① Слоты NIM
② CON — один мини-порт eUSB
③ STAT—индикатор состояния
④ Светодиод CRIT — индикатор критической тревоги; MAJ LED — индикатор серьезной аварии; Светодиод MIN—индикатор незначительного аварийного сигнала
⑤ 6 портов SFP, 2 порта SFP+
⑥ ПРОТИВ — один консольный порт, совместимый с RJ-45/RS-232.
⑦ USB-порт 1
⑧ USB-порт 0
⑨ Слот адаптера общего порта
⑩ MGMT — один Ethernet-порт управления RJ-45 10/100/1000.
⑪ AUX — один вспомогательный порт, совместимый с RJ-45/RS-232.
⑫ PWR—индикатор питания
· Шесть встроенных интерфейсов 1 GE SFP-only (не поддерживают SFP+) и два встроенных интерфейса 10 GE SFP+ (поддерживаются только скорости 10-GE)
В Таблице 2 приведены описания некоторых светодиодов.
светодиоды | Цвет | Описание |
мощность (Власть) | Сплошной зеленый | Все требования к мощности находятся в пределах спецификации. |
Выключенный | Роутер находится в режиме ожидания. | |
СТАТИСТИКА (Система Положение дел) | Сплошной зеленый | Cisco IOSD и другие необходимые процессы успешно загружены и работают. |
Желтый | ROMMON запущен (включая постоянный сбой программного обеспечения RP) или диспетчер процессов объявил критический процесс RP (включая IOSD) мертвым. Пользователь может войти в систему для восстановления. | |
Красный | Происходит при сбое системы или включении питания. | |
КРИТ (Критический) | Сплошной красный | Функционирует как критический индикатор тревоги. Светодиод также постоянно горит красным во время процесса загрузки. |
МАЙ (Главный) | Сплошной красный | Индикатор серьезной тревоги. |
МИН (Незначительный) | Янтарь | Индикатор незначительной тревоги. |
На рис. 3 показана задняя панель C1-ASR1001-X/K9.
Примечание:
① Доступ к двум блокам питания, либо к двум блокам питания переменного тока, либо к двум блокам питания постоянного тока, осуществляется с задней стороны маршрутизатора, и их можно заменять в горячем режиме.
② Четыре внутренних вентилятора подают охлаждающий воздух в корпус и внутренние компоненты для поддержания приемлемой рабочей температуры.
Техническое описание маршрутизатора Cisco ASR серии 1000.pdf
