ASR1002

Каталог

ASR1002

Нет отзывов

Маршрутизатор Cisco ASR 1002 содержит процессор маршрутизации для плоскости управления, встроенный процессор служб для трафика плоскости данных, а также плату-носитель, предназначенную для размещения модулей ввода-вывода, адаптеров общих портов, интегрированных в корпус. Маршрутизатор ASR 1002 оснащен 4 встроенными портами SFP и 3 слотами для подключения ввода-вывода. Встроенный процессор маршрутизации по умолчанию поставляется с 4 Гб DRAM с возможностью расширения до 8, 16 Гб.

Краткие характеристики

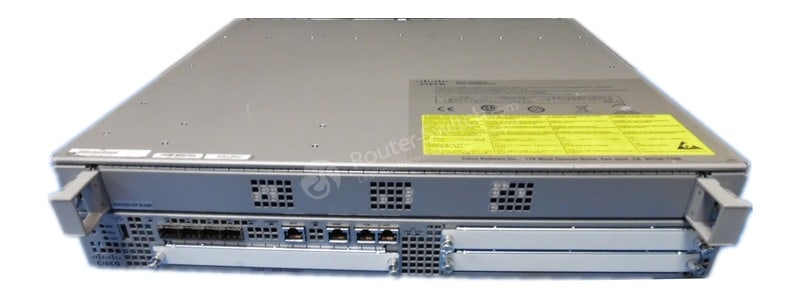

На рис. 1 показан внешний вид Cisco ASR 1002.

Cisco ASR1002

В Таблице 1 показаны краткие характеристики.

Код продукта	Cisco ASR 1002
Высота стойки	2RU
Пропускная способность системы	2,5G (по умолчанию) / 5G, 10G, 20G (обновление)
Процессор маршрутизатора (RP)	Четырехъядерный процессор 2,13 ГГц
Встроенный порт Gigabit Ethernet	4 порта SFP
Избыточность	Программное обеспечение (лицензия приобретается отдельно)
ESP Cisco ASR серии 1000	1 слот ESP
Линейная карта SIP и Ethernet	Встроенный ASR 1000-SIP10, без возможности обновления
Монтаж в стойку	19-дюймовый
DRAM-память	4 ГБ совместно используется через RP и SIP.
Флэш-память	8 ГБ
Адаптеры общих портов	3 СПА-слота
Внешняя флэш-память USB	Поддержка флэш-памяти USB емкостью 1 ГБ

информация о продукте

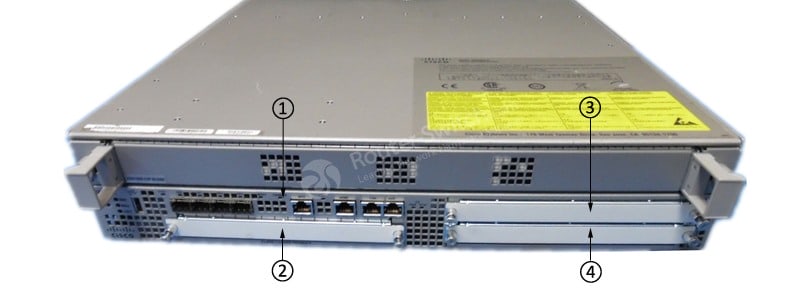

На рис. 2 показана передняя панель Cisco ASR 1002.

Cisco ASR1002 Front Panel

Примечания:

①	Встроенный процессор маршрутизации ASR серии 1000 в подслоте представляет собой встроенный 4xGE SPA.	③	Подслот SPA 1
②	Субслот SPA 2	④	SPA-подслот 3

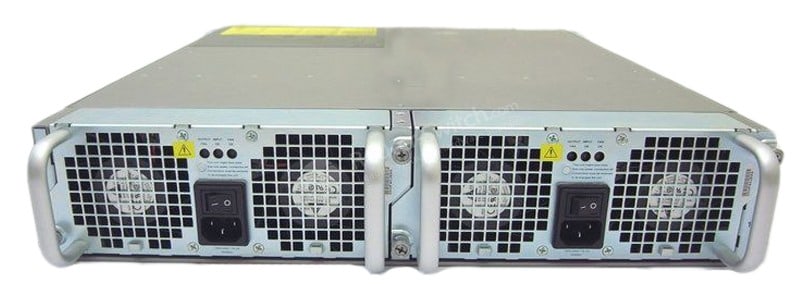

На рис. 3 показана задняя панель ASR1002 с источником питания переменного тока.

Cisco ASR1002 Back Panel

· ASR1002 также поддерживает источник питания постоянного тока, но имеет другую заднюю панель.

· Внимание! Используйте только блоки питания переменного тока или блоки питания постоянного тока в маршрутизаторе Cisco ASR 1002. Не смешивайте типы источников питания.

Конфигурация

Для нормальной работы ASR1002 должен быть настроен с некоторыми модулями и аксессуарами.

В Таблице 2 показана рекомендуемая конфигурация.

Предметы	Количество	Описания
СПА-5С1ГЭ-В2	1	5-портовый адаптер общего порта Gigabit Ethernet Cisco
СПА-8С1ГЭ-В2	1	8-портовый адаптер общего порта Gigabit Ethernet Cisco
САСР1Р1-ИПБ-26СР	1	IP-БАЗА Cisco ASR серии 1000 RP1 БЕЗ КРИПТО
ASR1002-PWR-AC	2	Блок питания переменного тока Cisco ASR1002
CAB-ACE-РА	2	Шнур питания Европа, под прямым углом
ASR1000-ESP10-N	1	Встроенный сервисный процессор Cisco ASR1K, 10G, без шифрования

Сравните с аналогичными товарами

Модели	ASR1001	ASR1001-X	ASR1002	ASR1002-X	ASR1004	ASR1006	ASR1013
Масштабируемость	от 2,5 до 5 Гбит/с	от 2,5 до 20 Гбит/с	от 2,5 до 5, 10, 20 Гбит/с	от 5 до 36 Гбит/с	от 10 до 40 Гбит/с	от 10 до 100 Гбит/с	от 40 до 200 Гбит/с
Высота стойки	1U	1U	2U	2U	4U	6U	13U
Порты SFP	4 х 1G	6 х 1 г	4 х 1G	6 х 1G	Необязательный	Необязательный	Необязательный
СПА-слоты	1	1	3	3	8	12	24
SIP-слоты	Интегрированный	Интегрированный	Интегрированный	Интегрированный	2	3	6
Слоты ESP	Интегрированный	Интегрированный	1	Интегрированный	1	2	2
Слоты RP	Интегрированный	Интегрированный	Интегрированный	Интегрированный	1	2	2

Получить больше информации

У вас есть вопросы о Cisco ASR 1002?

Свяжитесь с нами сейчас через Live Chat или cisco@router-switch.com .

Характеристики

DRAM-память 4 ГБ совместно используется через RP и SIP.

ESP Cisco ASR серии 1000 1 слот ESP

IPB ● IP-БАЗА Cisco ASR серии 1000 RP1 БЕЗ КРИПТО ● IP-БАЗА Cisco ASR серии 1000 RP1 БЕЗ КРИПТО ● IP-БАЗА Cisco ASR серии 1000 RP1 БЕЗ КРИПТО ● IP-БАЗА Cisco ASR серии 1000 RP1 БЕЗ КРИПТО

USB-флеш-токен на 1 ГБ МЕМУСБ-1024ФТ

Адаптеры общих портов 3 СПА-слота

АЕС ● Cisco ASR 1000 Series RP1 ADVANCED ENTERPRISE БЕЗ КРИПТО ● Cisco ASR 1000 Series RP1 ADVANCED ENTERPRISE БЕЗ КРИПТО ● Cisco ASR 1000 Series RP1 ADVANCED ENTERPRISE БЕЗ КРИПТО ● Cisco ASR 1000 Series RP1 ADVANCED ENTERPRISE БЕЗ КРИПТО

АИС ● РАСШИРЕННЫЕ IP-СЛУЖБЫ Cisco ASR серии 1000 RP1 БЕЗ КРИПТО ● РАСШИРЕННЫЕ IP-СЛУЖБЫ Cisco ASR серии 1000 RP1 БЕЗ КРИПТО ● РАСШИРЕННЫЕ IP-СЛУЖБЫ Cisco ASR серии 1000 RP1 БЕЗ КРИПТО ● РАСШИРЕННЫЕ IP-СЛУЖБЫ Cisco ASR серии 1000 RP1 БЕЗ КРИПТО

АИСК9 ● РАСШИРЕННЫЕ IP-СЛУЖБЫ Cisco ASR серии 1000 RP1 ● РАСШИРЕННЫЕ IP-СЛУЖБЫ Cisco ASR серии 1000 RP1 БЕЗ LI ● РАСШИРЕННЫЕ IP-СЛУЖБЫ Cisco ASR серии 1000 RP1 ● РАСШИРЕННЫЕ IP-СЛУЖБЫ Cisco ASR серии 1000 RP1 БЕЗ LI ● РАСШИРЕННЫЕ IP-СЛУЖБЫ Cisco ASR серии 1000 RP1 ● РАСШИРЕННЫЕ IP-СЛУЖБЫ Cisco ASR серии 1000 RP1 БЕЗ LI ● РАСШИРЕННЫЕ IP-СЛУЖБЫ Cisco ASR серии 1000 RP1

Аппаратное ускорение Такие функции, как QoS, шифрование и списки управления доступом (ACL), обрабатываются аппаратно.

АЭСК9 ● РАСШИРЕННЫЕ УСЛУГИ ДЛЯ ПРЕДПРИЯТИЙ Cisco ASR серии 1000 RP1 ● Cisco ASR 1000 Series RP1 ADV ENT SERVICES БЕЗ LI ● РАСШИРЕННЫЕ УСЛУГИ ДЛЯ ПРЕДПРИЯТИЙ Cisco ASR серии 1000 RP1 ● Cisco ASR 1000 Series RP1 ADV ENT SERVICES БЕЗ LI ● РАСШИРЕННЫЕ УСЛУГИ ДЛЯ ПРЕДПРИЯТИЙ Cisco ASR серии 1000 RP1 ● Cisco ASR 1000 Series RP1 ADV ENT SERVICES БЕЗ LI ● РАСШИРЕННЫЕ УСЛУГИ ДЛЯ ПРЕДПРИЯТИЙ Cisco ASR серии 1000 RP1

Внешняя флэш-память USB Поддержка флэш-памяти USB емкостью 1 ГБ

Встроенное аппаратное шифрование На Cisco ASR серии 1000 ESP 5 Гбит/с (ASR1000-ESP5) с поддержкой шифрования до 1,8 Гбит/с и на Cisco ASR серии 1000 ESP 10 Гбит/с (ASR1000-ESP10) с поддержкой шифрования до 4 Гбит/с

Встроенный порт Gigabit Ethernet 4 порта SFP

Встроенный сервисный процессор ● Встроенный сервисный процессор Cisco ASR1000, 10G ● Процессор встроенных сервисов ASR1K, 5 Гбит/с, только ASR1002 ● Процессор встроенных сервисов Cisco ASR1K, 10G, без шифрования

Избыточность Программное обеспечение (лицензия приобретается отдельно)

ИПБК9 ● IP-БАЗА Cisco ASR серии 1000 RP1 ● IP-БАЗА Cisco ASR серии 1000 RP1 ● IP-БАЗА Cisco ASR серии 1000 RP1 ● IP-БАЗА Cisco ASR серии 1000 RP1

карта расширения ● 1-портовые адаптеры общих портов OC48/STM16 POS/RPR ● 2-портовые общие адаптеры портов OC12/STM4 POS ● 4-портовые адаптеры общих портов OC-12/STM-4 POS ● 8-портовые общие адаптеры портов OC12/STM4 POS ● 8-портовые адаптеры общих портов OC-3/STM-1 POS ● 8-портовый адаптер общего порта T1/E1 с каналами DS0 ● 1-портовая оптика OC192/STM64 POS/RPR XFP ● SPA-2XOC12-POS с лицензией на использование 1 порта ● SPA-4XOC3-POS-V2 с лицензией на использование 2 портов ● 1 порт с канализацией OC3/STM-1 ATM и SPA с эмуляцией цепей ● 1-портовый адаптер Cisco 10GE LAN/WAN-PHY с общим портом ● Синхронный Ethernet SPA ● 1-портовый адаптер общего порта OC12 STM ● 8-портовый адаптер общего порта T1/E1 с каналами DS0 ● 1-портовый канальный STM-1/OC-3c для DS0 SPA, версия 2 ● 2-портовый адаптер общего порта T3 с каналами DS0, версия 2 ● 10-портовый адаптер общего порта Gigabit Ethernet Cisco ● 24-портовый банкомат T1/E1/J1 с каналами и SPA с эмуляцией каналов ● 2-портовый адаптер общего порта Clear Channel T3/E3, версия 2 ● 4-портовый адаптер общего порта T3 с каналами DS0, версия 2 ● 4-портовый адаптер общего порта Clear Channel T3/E3, версия 2 ● 2-портовые адаптеры общих портов OC48/STM16 POS/RPR ● 1-портовый адаптер общего порта OC-3c/STM-1 ATM ● 3-портовый адаптер общего порта OC-3c/STM-1 ATM ● 4-портовые адаптеры общих портов OC-3/STM-1 POS ● Цифровой сигнальный процессор SPA ● 1-портовый одноканальный OC12 — DS0 SPA ● 8-портовый адаптер общего порта Gigabit Ethernet Cisco ● Cisco 4-портовый последовательный SPA ● Cisco 8-портовый адаптер общего порта Fast Ethernet (TX) ● 2-портовый адаптер общего порта Gigabit Ethernet Cisco ● 4-портовые адаптеры общих портов OC48/STM16 POS/RPR ● 1-портовый адаптер общего порта Cisco 10GE LAN-PHY ● 5-портовый адаптер общего порта Gigabit Ethernet Cisco ● 4-портовый адаптер общего порта Cisco Fast Ethernet (TX) ● 2-портовый канальный T3/E3 ATM и SPA с эмуляцией каналов

Линейная карта SIP и Ethernet Встроенный ASR 1000-SIP10, без возможности обновления

Лицензия на функцию ● Unified Border Element — Enterprise Edition, 100 сеансов ● Унифицированный пограничный элемент, 100 сеансов, резервирование ● Унифицированный пограничный элемент, 500 сеансов, резервирование ● Унифицированный пограничный элемент, 1000 сеансов, резервирование ● Унифицированный пограничный элемент — Enterprise Edition, 4000 сеансов ● Унифицированный пограничный элемент, 4000 сеансов, резервирование ● Единый пограничный элемент — Enterprise Edition, 16 000 сеансов ● Унифицированный пограничный элемент, 16 000 сеансов, резервирование ● Лицензия функции CGN RTU на количество сеансов до 2 млн на ASR1000. ● Видимость и контроль приложений ● Гибкость. Упаковать инсп. Право на использование feat Lic, серия ASR1000 ● Лицензия на право использования широкополосного доступа для серии ASR1000 ● Базовая лицензия на право использования DBE для выпуска 2.3.x и более ранних версий. ● Лицензия на право использования брандмауэра для серии ASR1000 ● Дополнение GTP к лицензии Firewall RTU Feature License для ASR1000. ● Лицензия межшассийного резервирования на брандмауэр/NAT с отслеживанием состояния ● Лицензия NAT64 RTU на функцию до 2 млн сеансов на ASR1000. ● RTU законного перехвата ASR1000 ● Лицензия с правом на использование функции шифрования для серии ASR1000 ● Лицензия на право использования SW Redundancy для серии ASR1000

Монтаж в стойку 19-дюймовый

МСС ● ASR 1000 RP1 ADV ENTERPRISE SERVICES для управляемых услуг ● ASR 1000 Series RP1 ADV IP SERVICES для управляемых служб ● Cisco ASR 1000 Series RP1 IP BASE для управляемых услуг

Номер детали производителя Cisco ASR 1002

Операционная система iOSXE Программное обеспечение Cisco IOS XE версии 2.1

Память процессора маршрутизатора ● M-ASR1K-1001-4GB ● M-ASR1K-1001-8GB ● M-ASR1K-1001-16GB

Платформа на базе процессора Cisco QuantumFlow Позволяет расширенным службам работать на высоких скоростях без необходимости в дополнительном оборудовании или блейд-серверах.

Производитель Сиско Системс, Инк

Пропускная способность системы 2,5G (по умолчанию) 5G, 10G, 20G (обновление)

Процессор маршрутизатора Четырехъядерный процессор 2,13 ГГц

Разделение плоскости управления и пересылки Возможность масштабирования плоскости управления и плоскости данных независимо друг от друга.

Технология подключения Проводной

Тип продукта Маршрутизатор службы агрегации

Фактор формы Настольный - модульный - 3U

Флэш-память 8 ГБ
