ИСР4321/К9

Каталог

ИСР4321/К9

Нет отзывов

Маршрутизатор Cisco 4321 с интеграцией служб предназначен для предоставления расширенных услуг в среде филиалов малых предприятий. По умолчанию он обеспечивает пропускную способность 50 Мбит/с. С оплатой по мере роста производительности вы можете увеличить пропускную способность переадресации до 100 Мбит/с, купив лицензии FL-4320-PERF-K9.

Краткие характеристики

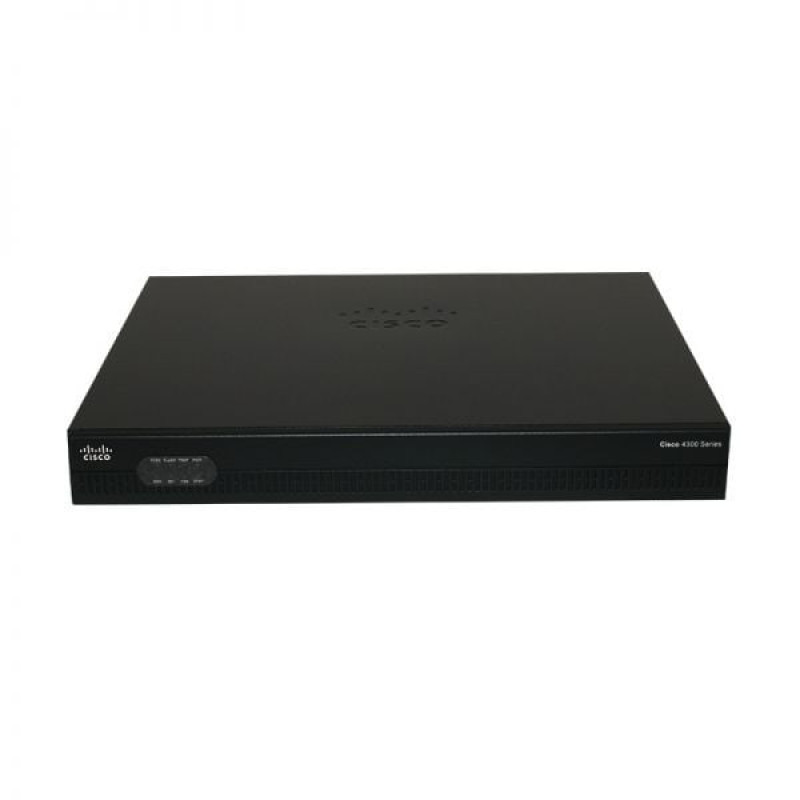

На рис. 1 показан внешний вид Cisco ISR4321/K9.

В Таблице 1 показаны краткие характеристики.

Код продукта	Сиско ИСР4321/К9
Совокупная пропускная способность	от 50 Мбит/с до 100 Мбит/с
Всего встроенных портов WAN или LAN 10/100/1000	2
Порты на основе RJ-45	2
Порты на базе SFP	1
Слоты NIM (модули сетевого интерфейса)	2
Встроенный слот ISC	1
Память	4 ГБ (по умолчанию) / 8 ГБ (максимум)
Флэш-память	4 ГБ (по умолчанию) / 8 ГБ (максимум)
Варианты питания	Внешний: AC и PoE
Высота стойки	1 руб.
Размеры (В х Ш х Г)	44,55 х 369,57 х 294,64 мм
Вес упаковки	9,19 кг

информация о продукте

На рис. 2 показаны индикаторы на передней панели Cisco ISR4321/K9.

Cisco ISR4321/K9 Front Panel

· На передней панели имеется восемь светодиодов.

В таблице 2 приведено описание этих светодиодов.

светодиоды	Представляет	Цвет	Описание
POE0	POE блок питания	Зеленый	PoE включен и подает питание.
		Янтарь	PoE находится в неисправном состоянии.
		Выключенный	Питание PoE отсутствует.
ВСПЫШКА	Статус системной флэш-памяти	Мигающий зеленый	Компактная флэш-память / флэш-память eUSB присутствует и в настоящее время используется.
ТЕМП	Температурный статус	Сплошной зеленый	Все датчики температуры в системе находятся в допустимых пределах.
		Янтарь	Один или несколько датчиков температуры в системе находятся за пределами допустимого диапазона.
		Выключенный	Температуру не отслеживают.
мощность	Мощность системы	Зеленый	Питание системы включено и работает правильно.
		зеленый мигает	Питание системы находится в процессе отключения.
		Янтарь	Питание системы включено, но инициализация низкого уровня не удалась.
		Янтарный мигает	Питание системы включено, но системе не удалось выйти из режима перезагрузки.
		Выключенный	Питание системы отключено.
SSD	Состояние слота mSATA	Зеленый	SSD mSATA присутствует и включен.
		Янтарь	Инициализирован с ошибкой.
		Выключенный	Нет.
ИСК	Статус слота ISC	Зеленый	PVDM4 присутствует и включен.
		Янтарь	Инициализирован с ошибкой.
		Выключенный	Нет.
ВЕНТИЛЯТОР	Статус вентилятора	Зеленый	Все вентиляторы работают.
		Янтарь	Один вентилятор перестал работать.
		Мигающий желтый	Два или более вентилятора перестали работать, или кассета вентиляторов снята.
		Выключенный	Вентиляторы не под наблюдением.
СТАТИСТИКА	Состояние системы	Сплошной зеленый	Система работает нормально.
		Мигает желтым	BIOS/Rommon загружается.
		Янтарь	BIOS/Rommon завершила загрузку, и система находится в командной строке Rommon или загружает программное обеспечение платформы.
		Выключенный	Система не вышла из перезагрузки или образ BIOS не загружается.

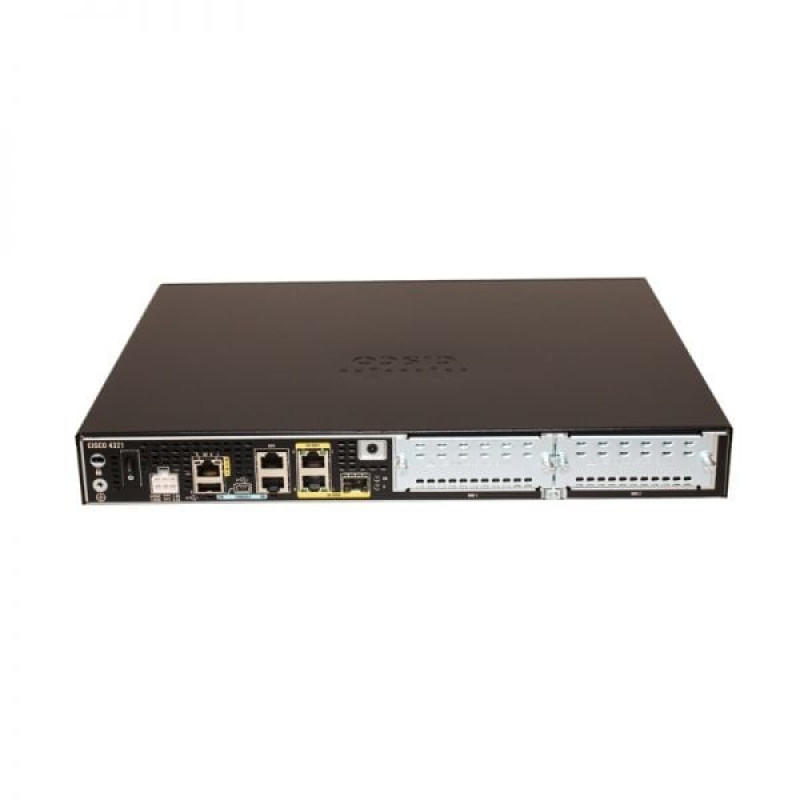

На рис. 3 показана задняя панель Cisco ISR4321/K9.

Cisco ISR4321/K9 Back Panel

Примечание:

①	Заземление	⑦	Порт GE 0/0/1 (медный кабель)
②	Выключатель	⑧	Порт GE 0/0/0 SFP (оптоволоконный)
③	Разъем питания	⑨	NIM-слоты
④	Порт GE «MGMT» (с портом USB внизу)	⑩	Порт GE 0/0/0 RJ-45 (медный кабель)
⑤	Мини-порт USB типа B	⑪	Вспомогательный порт
⑥	Консольный порт

· Модули NIM поддерживают 2 одинарных или 1 двойную ширину.

Модули, карты, лицензии и аксессуары

Cisco ISR4321/K9 — это один из маршрутизаторов Cisco серии 4000, которые поддерживают новые модули и слоты для карт, такие как NIM, ISC и т. д. Кроме того, Cisco ISR4321/K9 можно обновить с помощью лицензий.

В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и несколько кабелей.

Предметы	Модели	Описание
Лицензия	L-SL-4320-APP-K9=	Лицензия Cisco AppX L-SL-4320-APP-K9= с 200 подключениями/ISRWAAS или 750 подключениями/vWAAS
Консольные и вспомогательные кабели	КАБИНА-КОНСОЛЬ-RJ45	Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F
Консольные и вспомогательные кабели	КАБИНА-КОНСОЛЬ-USB	Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B
Модули сетевого интерфейса	НИМ-2CE1T1-PRI	Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN
	НИМ-1МФТ-Т1/Е1	Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения
	НИМ-4Э/М	Плата аналогового голосового сетевого интерфейса (ухо и рот)
	НИМ-2ФКС	Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS
	НИМ-2FXS/4FXO	Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO
SFP для встроенных портов GE	GLC-LH-SMD	Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM
	GLC-ZX-SMD	Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM
	GLC-SX-MMD	Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM

Сравните с аналогичными товарами

Технические характеристики	ИСР4461/К9	ИСР4451-Х/К9	ИСР4431/К9	ИСР4351/К9	ИСР4331/К9	ИСР4321/К9	ИСР4221/К9
Совокупная пропускная способность	1,5 Гбит/с	1 Гбит/с до 2 Гбит/с	500 Мбит/с до 1 Гбит/с	200 Мбит/с до 400 Мбит/с	100 Мбит/с до 300 Мбит/с	50 Мбит/с до 100 Мбит/с	от 35 Мбит/с до 75 Мбит/с
Всего встроенных портов WAN или LAN 10/100/1000	4	4	4	3	3	2	2
Порты на базе RJ-45	4	4	4	3	2	2	2
Порты на базе SFP	4	4	4	3	2	1	1
Расширенные слоты сервисных модулей	3	2	0	2	1	0	0
Двойные слоты для сервисных модулей	2	1 (предполагается, что модули SM-X одинарной ширины не установлены)	0	1 (предполагается, что модули SM-X одинарной ширины не установлены)	0	0	0
NIM-слоты	3	3	3	3	2	2	2
OIR (все модули ввода/вывода)	Да	Да	Да	Да	Да	Да	Нет
Встроенный слот ISC	1	1	1	1	1	1	Нет

Решение

Как использовать этот продукт для создания сети для малого бизнеса (требуется маршрутизатор и голосовой модуль)?

См. здесь : Параметры сети SMB

Получить больше информации

У вас есть вопросы о ISR4321/K9?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

NIM-слоты 2

OIR (все модули ввода/вывода) Да

Варианты питания Внешний: AC и PoE

Внешние разъемы USB 2.0 (тип A) 1

Всего встроенных портов WAN или LAN 10/100/1000 2

Встроенный слот ISC 1

входная частота переменного тока от 47 до 63 Гц

Входное напряжение переменного тока Автоматический выбор диапазона от 100 до 240 В переменного тока

Двойные слоты для сервисных модулей 0

Диапазон входного тока переменного тока, источник питания переме от 1,5 до 0,6 А

Дополнительный последовательный порт - RJ45 (до 115,2 кбит/с) 1

Импульсный ток на входе переменного тока Пиковый ток 90 А и менее 3 ампер за полупериод

Консольный USB-порт типа B mini (до 115,2 кбит/с) 1

Максимальная мощность PoE конечной точки, доступная от источника 120

Максимальная мощность с блоком питания PoE (только для платформы 260

Максимальная мощность с источником питания переменного тока (Вт) 125

Максимальная флэш-память 8 ГБ

Максимальный объем памяти DDR3 ECC DRAM (комбинированные уровни 8 ГБ

Максимальный объем памяти DDR3 ECC DRAM (плоскость данных) нет данных

Максимальный объем памяти DDR3 ECC DRAM (плоскость управления/сл нет данных

Память по умолчанию DDR3 ECC DRAM (плоскость данных) нет данных

Память по умолчанию DDR3 ECC DRAM (плоскость управления/служб) нет данных

Память по умолчанию с удвоенной скоростью передачи данных 3 (DDR 4ГБ

Порты на базе SFP 1

Порты на основе RJ-45 2

Последовательный консольный порт — RJ45 (до 115,2 кбит/с) 1

Расширенные слоты сервисных модулей 0

Резервный источник питания Н/Д

Совокупная пропускная способность от 50 Мбит/с до 100 Мбит/с

Типичная мощность (без модулей) (Вт) 36

Флэш-память по умолчанию 4ГБ
