ASR1001-X

Каталог

ASR1001-X

Нет отзывов

Cisco ASR 1000-X разработан для высокопроизводительных предприятий, центров обработки данных, граничных сетей поставщиков услуг, чтобы обрабатывать взрывоопасный трафик через сеть. Он поддерживает только программную избыточность и основан на четырехъядерном процессоре 2,13 ГГц с 4 ГБ памяти, 8 ГБ флэш-памяти, 1 отсеком SPA, процессором интерфейса SPA 10 (SIP10).

Этот ASR1001-X аналогичен ASR1001-X=. ASR1001-X= является запасным.

Краткие характеристики

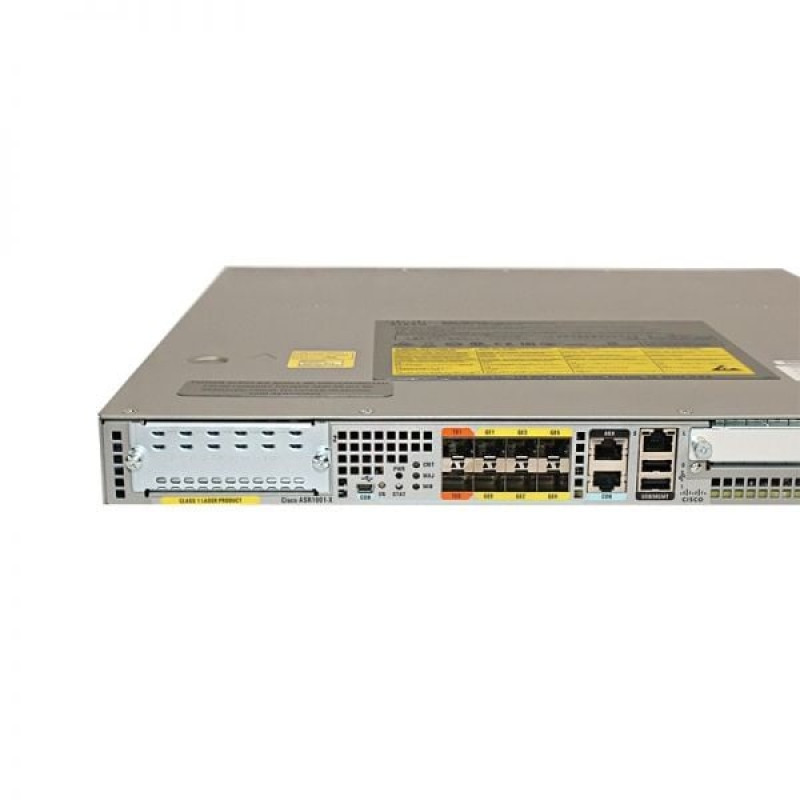

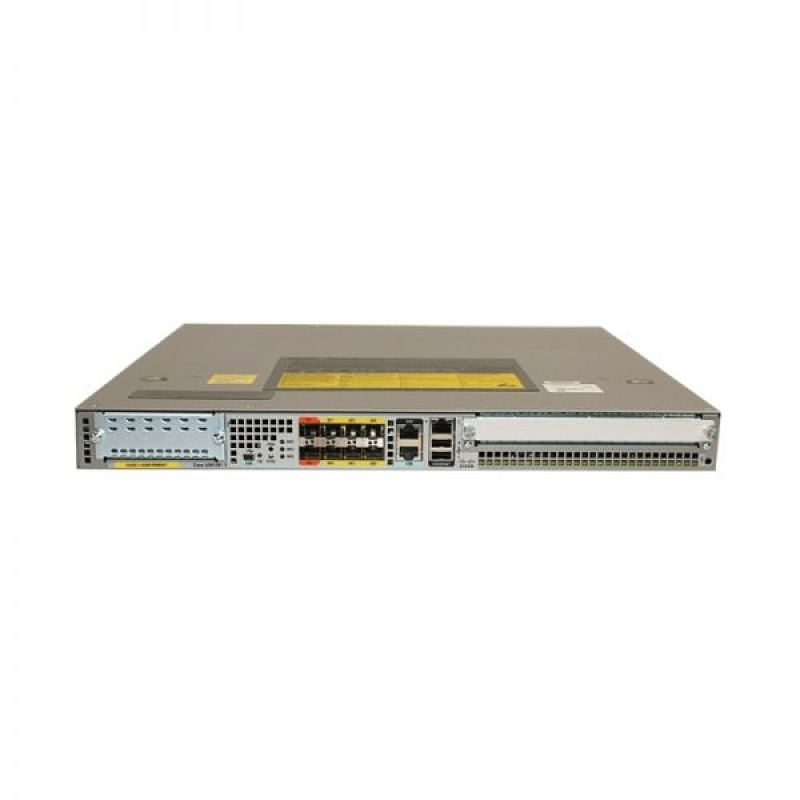

На рис. 1 показан внешний вид Cisco ASR 1001-X.

Cisco ASR1001-X

В Таблице 1 показаны краткие характеристики.

Код продукта	Cisco ASR 1001-X
Высота стойки	1RU
Пропускная способность системы	2,5G (по умолчанию) / 5G, 10G, 20G (обновление)
Процессор маршрутизатора (RP)	Четырехъядерный процессор 2,13 ГГц
Встроенный порт Gigabit Ethernet	6 портов SFP, 2 порта SFP+
Избыточность	Программное обеспечение (лицензия приобретается отдельно)
Линейная карта SIP и Ethernet	Интегрирован в шасси; не обновляемый
Встроенное аппаратное шифрование	пропускная способность поддержки шифрования до 8 Гбит/с
Монтаж в стойку	19-дюймовый
DRAM-память	8 ГБ
Флэш-память	8 ГБ
Адаптеры общих портов	1 СПА-слот
Внешняя флэш-память USB	Поддержка флэш-памяти USB емкостью 1 ГБ

информация о продукте

На рис. 2 показана передняя панель Cisco ASR 1001-X.

Cisco ASR1001-X Front Panel

Примечание:

① Слоты NIM

② CON — один мини-порт eUSB

③ STAT—индикатор состояния

④ Светодиод CRIT — индикатор критической тревоги; MAJ LED — индикатор серьезной аварии; Светодиод MIN—индикатор незначительного аварийного сигнала

⑤ 6 портов SFP, 2 порта SFP+

⑥ ПРОТИВ — один консольный порт, совместимый с RJ-45/RS-232.

⑦ USB-порт 1

⑧ USB-порт 0

⑨ Слот адаптера общего порта

⑩ MGMT — один Ethernet-порт управления RJ-45 10/100/1000.

⑪ AUX — один вспомогательный порт, совместимый с RJ-45/RS-232.

⑫ PWR—индикатор питания

· Шесть встроенных интерфейсов 1 GE SFP-only (не поддерживают SFP+) и два встроенных интерфейса 10 GE SFP+ (поддерживаются только скорости 10-GE)

В Таблице 2 приведены описания некоторых светодиодов.

светодиоды	Цвет	Описание
мощность (Власть)	Сплошной зеленый	Все требования к мощности находятся в пределах спецификации.
мощность (Власть)	Выключенный	Роутер находится в режиме ожидания.
СТАТИСТИКА (Система Положение дел)	Сплошной зеленый	Cisco IOSD и другие необходимые процессы успешно загружены и работают.
	Желтый	ROMMON запущен (включая постоянный сбой программного обеспечения RP) или диспетчер процессов объявил критический процесс RP (включая IOSD) мертвым. Пользователь может войти в систему для восстановления.
	Красный	Происходит при сбое системы или включении питания.
КРИТ (Критический)	Сплошной красный	Функционирует как критический индикатор тревоги. Светодиод также постоянно горит красным во время процесса загрузки.
МАЙ (Главный)	Сплошной красный	Индикатор серьезной тревоги.
МИН. (Незначительный)	Янтарь	Индикатор незначительной тревоги.

На рис. 3 показана задняя панель ASR1001-X.

Cisco ASR1001-X Back Panel

Примечание:

① Доступ к двум блокам питания, либо к двум блокам питания переменного тока, либо к двум блокам питания постоянного тока, осуществляется с задней стороны маршрутизатора, и их можно заменять в горячем режиме.

② Четыре внутренних вентилятора подают охлаждающий воздух в корпус и внутренние компоненты для поддержания приемлемой рабочей температуры.

Конфигурация

Для нормальной работы ASR1001-X должен быть настроен с некоторыми модулями и аксессуарами.

В Таблице 3 показана рекомендуемая конфигурация.

Предметы	Количество	Описания
ASR1001-X-PWR-AC	2	Блок питания переменного тока Cisco ASR1001-X
CAB-L620P-C13-US	2	Шнур питания, 250 В переменного тока, 15 А, NEMA L6-20 — C13, США
САСР1К1СЮ-313С	1	Cisco ASR1001-X IOS XE UNIVERSAL — БЕЗ ШИФРОВАНИЯ
NIM-ПУСТО	1	Заглушка для слота NIM на Cisco ISR 4400
СПА-БЛАНК	1	Заглушка для обычного СПА
M-ASR1001X-8GB	1	Cisco ASR1001-X 8 ГБ ОЗУ
ASR1K-ДРУГОЕ	1	ASE1K — другие приложения только для Enterprise или SP-Tracking
L-SLASR1-IPB=	1	Лицензия Cisco ASR1001 L-SLASR1-IPB= Cisco ASR 1000 IP BASE E-Delivery PAK

Получить больше информации

У вас есть вопросы о Cisco ASR 1001-X?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com .

Характеристики

Cisco ASR серии 1000 Cisco ASR 1001-X

ESP Cisco ASR серии 1000 Интегрирован в шасси

ESP-память Совместно использовать одну и ту же память управления на процессоре маршрутов

SIP и линейные карты Ethernet Интегрирован в шасси; не обновляемый

Адаптеры общих портов 1 слот SPA одинарной высоты

Адаптеры портов Ethernet Н/Д

Влажность хранения (относительная влажность) от 5 до 95%

Внешняя флэш-память USB Поддержка флэш-памяти USB емкостью 1 ГБ

Встроенное аппаратное шифрование Да: поддержка шифрования до 8 Гбит/с

Встроенные порты Gigabit Ethernet Да: 6 портов Gigabit Ethernet Small Form-Factor Pluggable (SFP)

Встроенный 10-гигабитный Ethernet-порт. Да: Два порта 10 Gigabit Ethernet Small Form-Factor Plus Pluggable (SFP+) Примечание. Скорость встроенных портов 10 ГБ нельзя уменьшить до 1 ГБ.

Входная мощность Широкий диапазон входного напряжения переменного тока (от 85 до 264 В переменного тока) DC по всему миру (от -40 до -72 В; 48 В номинально)

Избыточность Программное обеспечение: Да

Количество поддерживаемых линейных карт SIP или Ethernet Интегрирован в шасси

Минимальная версия программного обеспечения Cisco IOS XE Программное обеспечение Cisco IOS XE версии 3.12.0

Модуль сетевого интерфейса Да

Монтаж в стойку Да: 19 дюймов

Настенное крепление Нет

Память по умолчанию 8 ГБ DRAM совместно используется процессором маршрутизации, ESP и SIP.

Поддержка ESP Cisco ASR серии 1000 ESP 2,5 Гбит/с (по умолчанию) Возможность модернизации с помощью лицензии на функцию, активируемую программным обеспечением, до 5, 10 или 20 Гбит/с.

Потребляемая мощность ● Максимум (постоянный ток): 242 Вт ● Максимум (переменный ток): 250 Вт ● Максимальная (выходная): 250 Вт

Пропускная способность ESP от 2,5 до 20 Гбит/с

Процессор маршрутов Встроен в корпус: процессор маршрутизации Cisco ASR серии 1001-X с четырехъядерным процессором.

Рабочая влажность (кратковременно) от 5 до 90%

Рабочая влажность (номинальная) (относительная влажность) от 10 до 85%

Рабочая высота от -500 до 10 000 футов (от 152 до 3048 метров)

Рабочая температура (кратковременно) от 32 до 122°F (от 0 до 50°C)

Рабочая температура (номинальная) от 32 до 104°F (от 0 до 40°C)

Расход воздуха Спереди назад

Резервный источник питания Да: два источника питания по умолчанию; вариант источника питания переменного или постоянного тока Примечание. Сочетание одного источника питания переменного и одного постоянного тока не поддерживается.

Стандарт безопасности УЛ60950-1 CSA C22.2 № 60950-1-03 ЕН 60950-1 МЭК 60950-1 АС/НЗС 60950.1

Стандарты построения сетевого оборудования (NEBS) GR-1089 и GR-63 (в процессе)

Стандарты ЭМС ● FCC 47 CFR, часть 15, класс A ● VCCI класс А ● AS/NSZ класс А ● ICES-003 Класс А ● EN55022/CISPR 22 Информационное оборудование (Выбросы) ● EN55024/CISPR 24 Информационное оборудование (Иммунитет) ● EN300 386 Телекоммуникационное сетевое оборудование ● (ЭМС) ● EN50082-1/EN61000-6-1 Общий стандарт устойчивости

Температура хранения от -40 до 150°F (от -40 до 70°C)

Физические характеристики Примечание. Глубина относится к размер Высота: 1,71 дюйма (43,43 мм) Ширина: 17,3 дюйма (439,42 мм) Глубина: 18,17 дюйма (461,5 мм) Масса: ● 25 фунтов (11,35 кг) при полной загрузке Примечание. Маршрутизатор Cisco ASR 1001-X имеет встроенный процессор маршрутов, ESP и SIP.
