ASR1001

Каталог

ASR1001

Нет отзывов

Cisco ASR 1001 поддерживает программную избыточность и основан на двухъядерном процессоре 2,2 ГГц с 1 ГБ памяти, 8 ГБ флэш-памяти, 1 отсеком SPA, процессором интерфейса SPA 10 (SIP10). Серия ASR 1000 предназначена для высокотехнологичных предприятий, управляемых сервисов, рефлектора маршрутизатора и агрегации WAN для обработки взрывоопасного трафика в сети.

Краткие характеристики

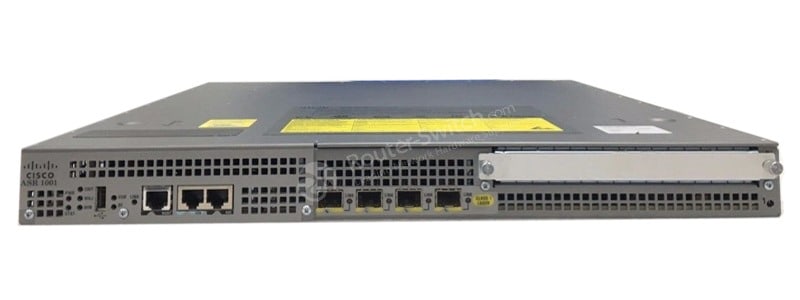

На рис. 1 показан внешний вид Cisco ASR 1001.

Cisco ASR1001

В Таблице 1 показаны краткие характеристики.

Код продукта	Cisco ASR 1001
Высота стойки	1 руб.
Пропускная способность системы	2,5G (по умолчанию) / 5G (обновление)
Процессор маршрутизатора (RP)	Двухъядерный процессор 2,2 ГГц
Встроенный порт Gigabit Ethernet	4 порта SFP
Избыточность	Программное обеспечение (лицензия приобретается отдельно)
Линейная карта SIP и Ethernet	Интегрирован в шасси; не обновляемый
Встроенное аппаратное шифрование	пропускная способность поддержки шифрования до 1,8 Гбит/с
Монтаж в стойку	19-дюймовый
DRAM-память	4ГБ
Флэш-память	8 ГБ
Адаптеры общих портов	1 СПА-слот
Внешняя флэш-память USB	Поддержка флэш-памяти USB емкостью 1 ГБ

информация о продукте

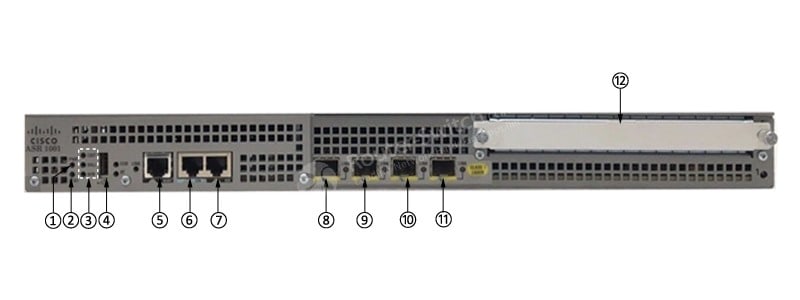

На рис. 2 показана передняя панель Cisco ASR 1001.

Cisco ASR1001 Front Panel

Примечание:

①	PWR—индикатор питания	⑦	AUX — один вспомогательный порт RS-232
②	STAT—индикатор состояния	⑧	ГЭ 2/0 и 0/0
③	CRIT LED — индикатор критической тревоги Светодиод MAJ — индикатор серьезной аварии MIN LED — индикатор неосновной тревоги	⑨	ГЭ 2/1 и 0/1
④	USB-порт	⑩	ГЭ 2/2 и 0/2
⑤	MGMT — один Ethernet-порт управления RJ-45 10/100/1000	⑪	ГЭ 2/3 и 0/3
⑥	CON — один консольный порт RS-232	⑫	Одна половинная высота SPA Bay 1

· GE 2/0 и 0/0 — встроенные порты GE используют съемную оптику SFP на передней панели промышленного стандарта и медные интерфейсы SFP.

В Таблице 2 приведены описания некоторых светодиодов.

светодиоды	Цвет	Описание
мощность (Власть)	Сплошной зеленый	Все требования к мощности находятся в пределах спецификации.
мощность (Власть)	Выключенный	Роутер находится в режиме ожидания.
СТАТИСТИКА (Система Положение дел)	Сплошной зеленый	Cisco IOSD и другие необходимые процессы успешно загружены и работают.
	Желтый	ROMMON запущен (включая постоянный сбой программного обеспечения RP) или диспетчер процессов объявил критический процесс RP (включая IOSD) мертвым. Пользователь может войти в систему для восстановления.
	Красный	Происходит при сбое системы или включении питания.
КРИТ (Критический)	Сплошной красный	Функционирует как критический индикатор тревоги. Светодиод также постоянно горит красным во время процесса загрузки.
МАЙ (Главный)	Сплошной красный	Индикатор серьезной тревоги.
МИН. (Незначительный)	Янтарь	Индикатор незначительной тревоги.

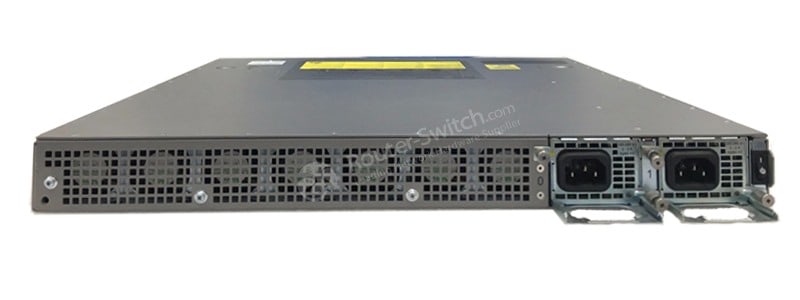

На рис. 3 показана задняя панель ASR1001.

Cisco ASR1001 Back Panel

Семь внутренних вентиляторов подают охлаждающий воздух в корпус и на внутренние компоненты для поддержания приемлемой рабочей температуры.

Доступ к двум блокам питания, либо к двум блокам питания переменного тока, либо к двум блокам питания постоянного тока, осуществляется с задней стороны маршрутизатора.

Конфигурация

Для нормальной работы ASR1001 необходимо настроить с некоторыми модулями и аксессуарами.

В Таблице 3 показана рекомендуемая конфигурация.

Предметы	Количество	Описания
ASR1001-PWR-AC	2	Блок питания Cisco ASR серии 1000 ASR1001-PWR-AC Блок питания переменного тока Cisco ASR1001, запасной
CAB-ACU-РА	2	Шнур питания, Великобритания, под прямым углом
САСР1001У-313С	1	Cisco ASR 1001 IOS XE UNIVERSAL – БЕЗ ШИФРОВАНИЯ
СПА-БЛАНК	1	Бканка Обложка для обычного СПА
М-АСР1К-1001-4ГБ	1	Cisco ASR1001 4 ГБ ОЗУ
L-SLASR1-IPB=	1	Лицензия Cisco ASR1001 L-SLASR1-IPB=

Сравните с аналогичными товарами

Модели	ASR1001	ASR1001-X	ASR1002	ASR1002-X	ASR1004	ASR1006	ASR1013
Масштабируемость	от 2,5 до 5 Гбит/с	от 2,5 до 20 Гбит/с	от 2,5 до 5, 10, 20 Гбит/с	от 5 до 36 Гбит/с	от 10 до 40 Гбит/с	от 10 до 100 Гбит/с	от 40 до 200 Гбит/с
Высота стойки	1U	1U	2U	2U	4U	6U	13U
Порты SFP	4 х 1G	6 х 1 г	4 х 1G	6 х 1G	Необязательный	Необязательный	Необязательный
СПА-слоты	1	1	3	3	8	12	24
SIP-слоты	Интегрированный	Интегрированный	Интегрированный	Интегрированный	2	3	6
Слоты ESP	Интегрированный	Интегрированный	1	Интегрированный	1	2	2
Слоты RP	Интегрированный	Интегрированный	Интегрированный	Интегрированный	1	2	2

Получить больше информации

У вас есть вопросы о Cisco ASR 1001?

Свяжитесь с нами сейчас через Live Chat или cisco@router-switch.com .

Характеристики

DRAM-память 4ГБ

USB-флеш-токен на 1 ГБ МЕМУСБ-1024ФТ

Адаптеры общих портов 1 СПА-слот

Аппаратное ускорение Такие функции, как QoS, шифрование и списки управления доступом (ACL), обрабатываются аппаратно.

Внешняя флэш-память USB Поддержка флэш-памяти USB емкостью 1 ГБ

Встроенное аппаратное шифрование пропускная способность поддержки шифрования до 1,8 Гбит/с

Встроенный порт Gigabit Ethernet 4 порта SFP

Избыточность Программное обеспечение (лицензия приобретается отдельно)

карта расширения ● 1-портовый адаптер Cisco 10GE LAN/WAN-PHY с общим портом ● Цифровой сигнальный процессор SPA ● 2-портовый канальный T3/E3 ATM и SPA с эмуляцией каналов ● SPA-2XOC12-POS с лицензией на использование 1 порта ● SPA-4XOC3-POS-V2 с лицензией на использование 2 портов ● 8-портовый адаптер общего порта T1/E1 с каналами DS0 ● 1-портовый канальный STM-1/OC-3c для DS0 SPA, версия 2 ● 2-портовый адаптер общего порта T3 с каналами DS0, версия 2 ● 2-портовый адаптер общего порта Clear Channel T3/E3, версия 2 ● 4-портовый адаптер общего порта T3 с каналами DS0, версия 2 ● 4-портовый адаптер общего порта Clear Channel T3/E3, версия 2 ● Cisco 4-портовый последовательный SPA ● 5-портовый адаптер общего порта Gigabit Ethernet Cisco ● Cisco 8-портовый адаптер общего порта Fast Ethernet (TX) ● 8-портовый адаптер общего порта Gigabit Ethernet Cisco ● 8-портовые общие адаптеры портов OC12/STM4 POS ● 4-портовые адаптеры общих портов OC-3/STM-1 POS ● 1-портовый адаптер общего порта Cisco 10GE LAN-PHY ● 1-портовый адаптер общего порта OC12 STM ● 1-портовый адаптер общего порта OC-3c/STM-1 ATM ● 1-портовые адаптеры общих портов OC48/STM16 POS/RPR ● 2-портовый адаптер общего порта Gigabit Ethernet Cisco ● 2-портовые общие адаптеры портов OC12/STM4 POS ● 2-портовые адаптеры общих портов OC48/STM16 POS/RPR ● 3-портовый адаптер общего порта OC-3c/STM-1 ATM ● 4-портовый адаптер общего порта Cisco Fast Ethernet (TX) ● 4-портовые адаптеры общих портов OC-12/STM-4 POS ● 4-портовые адаптеры общих портов OC48/STM16 POS/RPR ● 8-портовые адаптеры общих портов OC-3/STM-1 POS ● 1-портовая оптика OC192/STM64 POS/RPR XFP

Линейная карта SIP и Ethernet Интегрирован в шасси; не обновляемый

Лицензия на системное программное обеспечение ● Базовая IP-лицензия ● Лицензия на расширенную корпоративную услугу ● Лицензия на IP-услуги

Лицензия на функцию ● Unified Border Element — Enterprise Edition, 100 сеансов ● Унифицированный пограничный элемент, 100 сеансов, резервирование ● Унифицированный пограничный элемент, 4000 сеансов, резервирование ● Унифицированный пограничный элемент — Enterprise Edition, 4000 сеансов ● Обновление с 2,5 Гбит/с до 5 Гбит/с. Лицензия для ASR 1001. ● Прил. Лицензия на обзор и управление для серии ASR1000 ● Широкополосный RTU и лицензия на 500 сеансов для серии ASR1000 ● Гибкость. Пакет. Лицензия Insp для серии ASR1000 ● Лицензия функции CGN RTU на количество сеансов до 2 млн на ASR1000. ● Дополнение GTP к лицензии Firewall RTU Feature License для ASR1000. ● Лицензия межшассийного резервирования на брандмауэр/NAT с отслеживанием состояния ● Лицензия на резервирование ПО для серии ASR1000 ● Лицензия IPSEC для серии ASR1000. ● Лицензия на законный перехват для серии ASR1000 ● Лицензия FW для серии ASR1000

Монтаж в стойку 19-дюймовый

Номер детали производителя Cisco ASR 1001

Операционная система iOSXE Программное обеспечение Cisco IOS XE версии 3.2.0S

Память процессора маршрутизатора ● M-ASR1K-1001-4GB ● M-ASR1K-1001-8GB ● M-ASR1K-1001-16GB

Платформа на базе процессора Cisco QuantumFlow Позволяет расширенным службам работать на высоких скоростях без необходимости в дополнительном оборудовании или блейд-серверах.

Программное обеспечение для управляемых услуг ● Cisco ASR1001 IOS XE — БЕЗ ШИФРОВАНИЯ ПОЛЕЗНОЙ НАГРУЗКИ UNIVERSAL MS ● Cisco ASR1001 IOS XE — УНИВЕРСАЛЬНЫЙ MS ● Cisco ASR1001 IOS XE — УНИВЕРСАЛЬНАЯ MS ШИФРОВАНИЯ

Производитель Сиско Системс, Инк

Пропускная способность системы 2,5G (по умолчанию) 5G (обновление)

Процессор маршрутизатора Двухъядерный процессор 2,2 ГГц

Разделение плоскости управления и пересылки Возможность масштабирования плоскости управления и плоскости данных независимо друг от друга.

Технология подключения Проводной

Тип продукта Маршрутизатор службы агрегации

Фактор формы Настольный - модульный - 3U

Флэш-память 8 ГБ
