QW937A

Каталог

QW937A

Нет отзывов

HPE

Бренд

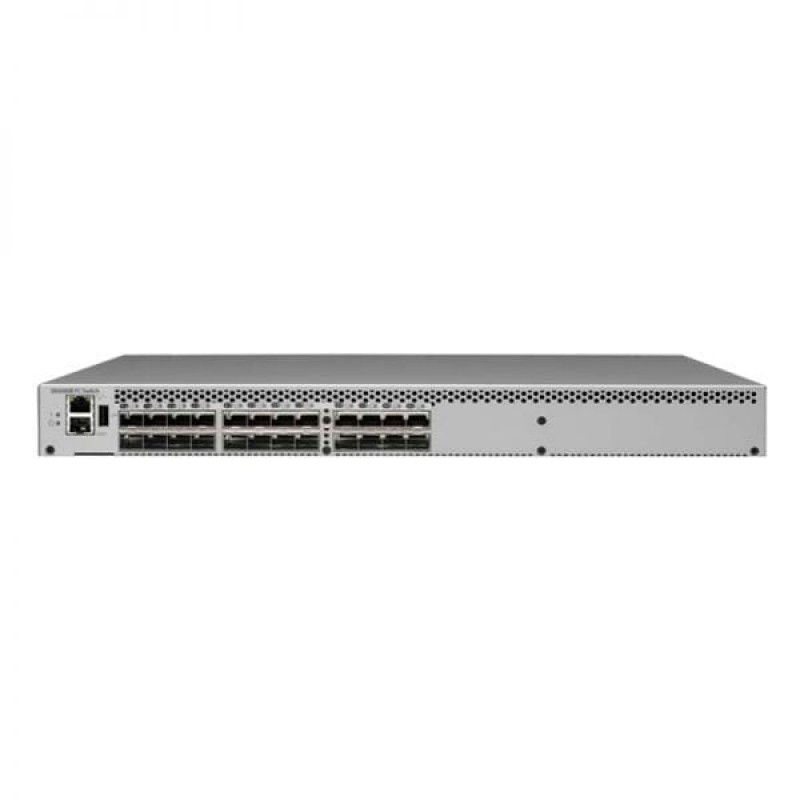

HPE QW937A — это коммутатор SN3000B 24/12 FC 16 Гбит/с. Коммутатор Fibre Channel HPE SN3000B отвечает требованиям гипермасштабируемых частных облачных сред хранения, предоставляя лидирующую на рынке технологию Fibre Channel 16 Гбит/с и возможности, поддерживающие среды с высокой степенью виртуализации. Разработанный для обеспечения максимальной гибкости и защиты инвестиций, коммутатор SN3000B конфигурируется с 12 или 24 портами и поддерживает скорости 4, 8 или 16 Гбит/с в эффективно спроектированном корпусе 1U. Он также обеспечивает упрощенный процесс развертывания и удобный пользовательский интерфейс, что делает его мощным и простым в использовании. Коммутатор SN3000B предлагает недорогой доступ к ведущей в отрасли технологии сети хранения данных (SAN), а также обеспечивает масштабируемость с оплатой по мере роста для удовлетворения потребностей развивающейся среды хранения.

Быстрая спецификация

В таблице 1 показана краткая спецификация.

Модель	QW937A
Описание	Коммутатор HPE SN3000B 16 Гбит/с, 24/12 портов, активный оптоволоконный канал
Порты Fibre Channel	Режим переключения (по умолчанию): 12- и 24-портовые конфигурации (до 12 портов за счет лицензии Ports on Demand [PoD]); универсальные (E, F, M, EX, D) порты
Совместимость	Коммутатор SAN 8/8 Переключатель SAN 8/24 Коммутатор расширения SAN 1606 Коммутатор расширения SAN SN4000B SN8000B Директор магистрали SAN с 8 слотами SN8000B Директор SAN с 4 слотами Коммутатор оптоволоконного канала SN6500B Коммутатор оптоволоконного канала SN3000B Коммутатор SN6000B FC 16 Гбит/с Коммутатор Brocade SAN 8 Гбит/с для HPE BladeSystem c-Class Коммутатор Brocade SAN 16 Гбит/с для HPE BlaceSystem c-Class Коммутационный модуль Brocade Fibre Channel SAN 16 Гбит/с для HPE Synergy
Производительность	Скорость порта 16 Гбит/с.
Совокупная пропускная способность	384 Гбит/сек
Задержка ткани	Задержка для локально коммутируемых портов составляет 700 нс; Прямое исправление ошибок (FEC) добавляет 400 нс между E_Ports (по умолчанию включено).
Максимальный размер кадра	2112 байт полезной нагрузки
Классы обслуживания	Класс 2, Класс 3, Класс F (межкоммутаторные кадры)
Типы портов	D_Port (диагностический порт), E_Port, EX_Port, F_Port, M_Port (зеркальный порт); самообнаружение на основе типа коммутатора (U_Port); дополнительный контроль типа порта Режим шлюза доступа: F_Port и N_Port с поддержкой NPIV

Информация о конфигурации

В этих таблицах показана конфигурация коммутаторов HPE S3000B.

Шаг 1 - Базовая конфигурация
Выбери один:
Модель	Описание модели	номер части
Коммутатор SN3000B 16 Гб 24/24 FC	Коммутатор HPE SN3000B 16 Гбит/с, 24/24 порта, активный оптоволоконный канал	QW938B
	Коммутатор 16Gb 24/24 FC с 24 активными портами; комплект для монтажа в стойку; комплект принадлежностей (информация о безопасности предприятия и нормативных требованиях, руководство по установке, инструкции по монтажу в стойку), кабель питания, последовательный кабель, базовое программное обеспечение Advanced Fabric OS, Advanced Web Tools, Brocade EZ Switch, Advanced Zoning и SAN Network Advisor Professional.
Коммутатор SN3000B 16 Гб 24/12 FC	Коммутатор HPE SN3000B 16 Гбит/с, 24/12 портов, активный оптоволоконный канал	QW937B
	Коммутатор 16Gb 24/12 FC с 12 активными портами; комплект для монтажа в стойку; комплект принадлежностей (информация по безопасности предприятия и нормативным требованиям, руководство по установке, инструкции по монтажу в стойку), кабель питания, последовательный кабель, базовое программное обеспечение Advanced Fabric OS, Advanced Web Tools, Brocade EZ Switch, Advanced Zoning и SAN Network Advisor Professional.
SN3000B 16Gb 24-12 12-портовый FC Модернизация LTU	Коммутатор HPE SN3000B SAN, 12 портов, обновление E-LTU	TC391AAE (Физическая версия — TC391A)
	Лицензия на обновление на 12 портов для коммутатора SN3000B 16Gb 24/12 FC ( QW937A )
SN3000B Коммутатор FC 16 Гбит/с Дополнительный блок питания	Дополнительный блок питания HPE SN3000B	QW939A
	Дополнительный блок питания с возможностью «горячей» замены для коммутатора SN3000B 16 Гбит/с 24/24 FC (QW938A) и коммутатора SN3000B 16 Гбит/с 24/12 FC ( QW937A )
	ПРИМЕЧАНИЕ. Некоторые лицензии на программное обеспечение HPE серии B теперь доступны через механизм электронной доставки (E-Delivery). Лицензии на программное обеспечение E-Delivery с новыми номерами деталей, перечисленными в этом документе, функционально эквивалентны соответствующим физическим лицензиям с другими номерами деталей. Некоторые лицензии на программное обеспечение в этом документе представлены двумя номерами деталей, первый из которых — версия электронной доставки (оканчивающаяся на AAE), а второй — физическая версия.

Шаг 2 - Параметры

Выберите каждый тип требуемых опций с указанным количеством:

Описание модели

номер части

Трансиверы Fibre Channel

Коротковолновый трансивер HPE B-series 16 Гбит/с SFP+

QK724A

HPE 8Gb Short Wave B-series FC SFP+, 1 упаковка

AJ716B

Трансивер HPE B-series 16Gb LW 25km FC SFP, 1 упаковка

H6Z29A

ПРИМЕЧАНИЕ. AJ716A не поддерживается коммутатором SN3000B FC 16 Гбит/с.

Расстояние - Максимум	Стандартный кабель HPE OM2	Стандарт HPE Кабель ОМ3	HPE ПремьерФлекс Кабель ОМ3+	Кабель HPE PremierFlex OM4
16Gb производительность:	35 метров	100 метров	100 метров	125 метров
Производительность 8Gb:	50 метров	150 метров	150 метров	190 метров
Производительность 4Gb:	150 метров	380 метров	380 метров	400 метров

Трансивер HPE B-series 16Gb SFP+ Long Wave 10km

QK725A

Трансивер HPE 8Gb Long Wave B-series 10km Fibre Channel 1 Pack SFP+

AJ717A

Трансивер HPE B-series 8Gb Extended Long Wave 25km Fibre Channel SFP+, 1 упаковка

AW538A

Аксессуары

USB-накопитель HPE B-серии 4G

N9Y63A

Комплект принадлежностей для коммутатора SAN HPE StoreFabric SN3000B/SN6000B 16 Гбит/с

E7Y00A

ПРИМЕЧАНИЕ. При заказе любой из моделей коммутатора SN3000B в комплект поставки по умолчанию входит комплект принадлежностей. E7Y00A требуется, если оригинальный комплект принадлежностей или комплект для монтажа в стойку недоступен.

ПРИМЕЧАНИЕ. В комплект принадлежностей входит комплект для монтажа в стойку, в который входят направляющие, оборудование для монтажа на направляющих и пленум, а также документация по продукту HPE, включая «Прочтите сначала», руководства по безопасности, пользовательскую лицензию и гарантию.

Оптические кабели

Волоконно-оптические кабели HPE PremierFlex OM4+

Многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, 1 м

QK732A

Многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, длина 2 м

QK733A

Многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, 5 м

QK734A

Многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, 15 м

QK735A

Многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, 30 м

QK736A

Многомодовый кабель HPE Premier Flex LC/LC OM4, 2 волокна, 50 м

QK737A

Оптические кабели HPE OM3 LC-LC

Многомодовый оптоволоконный кабель HPE LC-LC OM3, 2 оптоволокна, 0,5 м, 1 упаковка

AJ833A

Многомодовый оптоволоконный кабель HPE LC — LC OM3, 2 волокна, 1 м, 1 упаковка, оптоволоконный кабель

AJ834A

Многомодовый оптоволоконный кабель HPE LC — LC OM3, 2 оптоволокна, 2,0 м, 1 упаковка, оптоволоконный кабель

AJ835A

Многомодовый оптоволоконный кабель HPE LC — LC OM3, 2 волокна, 5,0 м, 1 упаковка, оптоволоконный кабель

AJ836A

Многомодовый оптоволоконный кабель HPE LC — LC OM3, 2 волокна, 15 м, 1 упаковка, оптоволоконный кабель

AJ837A

Многомодовый оптоволоконный кабель HPE LC — LC OM3, 2 волокна, 30 м, 1 упаковка, оптоволоконный кабель

AJ838A

Многомодовый оптоволоконный кабель HPE LC — LC OM3, 2 волокна, 50 м, 1 упаковка, оптоволоконный кабель

AJ839A

Шаг 3 - Дополнительное программное обеспечение
Программное обеспечение для коммутатора SN3000B 16Gb FC	Программное обеспечение HPE SAN Network Advisor Enterprise E-LTU	TC352CAE (физическая лицензия — TC352C)
	Программное обеспечение HPE SAN Network Advisor Professional Plus E-LTU	TC353CAE (физическая лицензия — TC353C)
	Обновление HPE SAN Network Advisor Professional Plus E-LTU	TC354CAE (физическая лицензия — TC354C)
	Коммутатор начального уровня HPE B-серии Power Pack+ E-LTU ПРИМЕЧАНИЕ. Комплект программного обеспечения Power Pack+ включает Fabric Vision, Fabric Watch, ISL Trunking, Extended Fabric и Advanced Performance Monitor.	T5521BAE (Физическая лицензия - T5521B)
	ПРИМЕЧАНИЕ. Функции Adaptive Networking и Server Application Optimization по умолчанию включены в микропрограмму коммутатора (FOS 7.2.x или более поздней версии, см. HPE SPOCK для поддерживаемых Hewlett Packard Enterprise версий FOS 7.2.x) и не требуют отдельной лицензии.
	Коммутатор начального уровня HPE серии B ISLTrunking E-LTU	T5527AAE (Физическая лицензия - T5527A)
	Коммутатор HPE SN3000B SAN, 12 портов, обновление E-LTU	TC391AAE (Физическая версия — TC391A)
	Коммутатор начального уровня HPE 8/16 Гбит/с Fabric Vision E-LTU	TC509AAE (Физическая лицензия — TC509A)

Характеристики

ISL-транкинг Транкинг на основе кадров с поддержкой до восьми портов 16 Гбит/с на каждый ISL-транк; до 128 Гбит/с на магистраль ISL. Балансировка нагрузки на основе Exchange между ISL с DPS, включенным в ОС Fabric. Количество магистральных групп, которые можно настроить в коммутаторе, не ограничено.

USB Один порт USB для загрузки файла системного журнала или обновления прошивки

Вес системы 7,82 кг (17,25 фунта) с одним блоком питания, без приемопередатчиков

Вибрация Рабочий: 0,5 г синусоидальный, 0,4 г случайный, от 5 до 500 Гц В нерабочем состоянии: 2,0 г синуса, 1,1 г случайного, от 5 до 500 Гц

Влажность Эксплуатация: от 10 до 85 процентов без конденсации

Вход переменного тока от 85 В до 264 В ~5 А до 2,5 А

Высота Эксплуатация: до 3000 метров (9842 фута) Хранение: до 12 километров (39 370 футов)

Диагностика POST и встроенная диагностика онлайн/офлайн, включая FCPing, Pathinfo (FCTraceroute), прямое исправление ошибок (FEC) и т. д. Диагностические функции диагностического порта (D-Port) для устранения неполадок физического соединения

Доступ к управлению Ethernet 10/100 Мбит/с (RJ-45), внутриполосный через Fibre Channel, последовательный порт (RJ-45) и один USB-порт

Задержка ткани Задержка для локально коммутируемых портов составляет 700 нс; Прямое исправление ошибок (FEC) добавляет 400 нс между E_Ports (по умолчанию включено).

Классы обслуживания Класс 2, Класс 3, Класс F (межкоммутаторные кадры)

Максимальный размер кадра 2112 байт полезной нагрузки

Параметры SFP-носитель, USB-устройство

Потребляемая мощность 80 Вт со всеми 24 портами, заполненными SWL-оптика 16 Гбит/с 60 Вт для пустого шасси без оптики

Производительность Автоматическое определение скорости порта 4, 8 и 16 Гбит/с.

Размер Ширина: 438 мм (17,23 дюйма) Высота: 43 мм (1,7 дюйма) Глубина: 443 мм (17,45 дюйма)

Совместимость Коммутатор SAN 8/8 Коммутатор SAN 8/24 Коммутатор расширения SAN 1606 Коммутатор расширения SAN SN4000B SN8000B Директор магистрали SAN с 8 слотами SN8000B Директор SAN с 4 слотами Коммутатор оптоволоконного канала SN6500B Коммутатор оптоволоконного канала SN3000B Коммутатор SN6000B FC 16 Гбит/с Коммутатор Brocade SAN 8 Гбит/с для HPE BladeSystem c-Class Коммутатор Brocade SAN 16 Гбит/с для HPE BlaceSystem c-Class Коммутационный модуль Brocade Fibre Channel SAN 16 Гбит/с для HPE Synergy

Совокупная пропускная способность 384 Гбит/сек

Типы носителей Фирменный разъем малого форм-фактора (SFP) серии B с возможностью «горячей» замены, разъем LC; коротковолновый лазер (SWL), длинноволновый лазер (LWL); расстояние зависит от оптоволоконного кабеля и скорости порта. Поддерживает оптические приемопередатчики SFP+ (16/8 Гбит/с).

Типы портов D_Port (диагностический порт), E_Port, EX_Port, F_Port, M_Port (зеркальный порт); самообнаружение на основе типа коммутатора (U_Port); дополнительный контроль типа порта Режим шлюза доступа: F_Port и N_Port с поддержкой NPIV

Типы трафика данных Коммутаторы Fabric с поддержкой одноадресной рассылки

Услуги ткани Простой сервер имен (SNS); Зарегистрированное уведомление об изменении состояния (RSCN), NTP, RADIUS, RCS (служба надежной фиксации), динамический выбор пути (DPS), расширенное зонирование Brocade, WEB TOOLS™. Дополнительные услуги Fabric включают: Fabric Watch™, расширенные структуры, ISL Trunking, сквозной мониторинг производительности (APM) и адаптивную сеть с QoS.

Частота входной линии от 47 Гц до 63 Гц

Шок В рабочем состоянии: 20 г, полусинусоида 6 мс В нерабочем состоянии: полусинусоидальный, 33G 11 мс. 3/например оси
