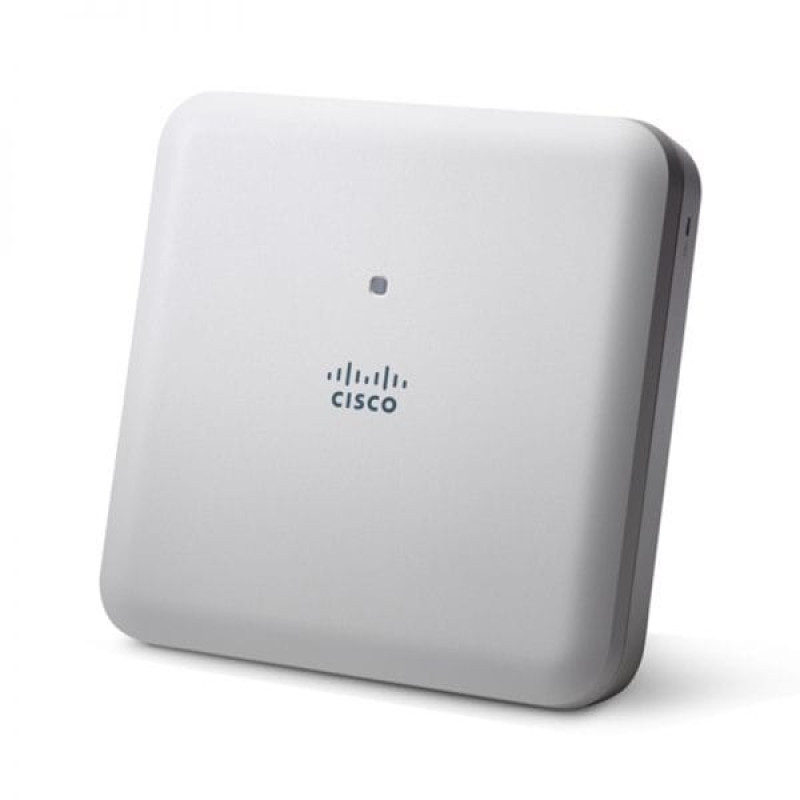

AIR-AP1832I-R-K9 — одна из точек доступа Cisco Aironet серии 1830. Точки доступа Cisco серии 1830 идеально подходят для сетей малого и среднего размера. Эта серия поддерживает новейший стандарт Wi-Fi, стандарт 802.11ac Wave 2. Серия 1830 расширяет поддержку клиентов Wi-Fi нового поколения, таких как смартфоны, планшеты и высокопроизводительные ноутбуки со встроенной поддержкой 802.11ac Wave 1 или Wave 2. Модель AIR-AP1832I-R-K9 оснащена регуляторным доменом R и внутренними антеннами.
В таблице 1 приведены краткие характеристики AIR-AP1832I-R-K9.
номер части | АИР-AP1832I-R-K9 |
Описание | Точка доступа 802.11ac Wave 2, 3x3:2, внутренняя антенна, регулятивный домен R |
Функции | - 3x3 MIMO с двумя пространственными потоками, однопользовательский или многопользовательский MIMO - МРЦ - Формирование луча 802.11ac (формирование луча при передаче) - каналы 20, 40 и 80 МГц - Скорость передачи данных PHY до 867 Мбит/с (80 МГц в 5 ГГц) - Агрегация пакетов: A-MPDU (Tx/Rx), A-MSDU (Tx/Rx) - 802.11 ДФС - поддержка ЦСД |
Регуляторный домен | R (регуляторный домен R): - от 2,412 до 2,472 ГГц; 13 каналов - от 5,180 до 5,320 ГГц; 8 каналов - от 5,660 до 5805 ГГц; 7 каналов |
Встроенная антенна | - 2,4 ГГц, усиление 3 дБи, внутренний всенаправленный, горизонтальная ширина луча 360° - 5 ГГц, усиление 5 дБи, внутренний всенаправленный, горизонтальная ширина луча 360° |
Интерфейсы | - 1 x 10/100/1000BASE-T с автоопределением (RJ-45), Power over Ethernet (PoE) - Порт консоли управления (RJ-45) - USB 2.0 (включен через будущее программное обеспечение) |
Размеры (Ш х Д х В) | 8,3 x 8,3 x 2 дюйма (210,8 x 210,8 x 50,8 мм) |
Масса | 3,12 фунта (1,41 кг) |
На рис. 1 показано положение светодиодного индикатора AIR-AP1832I.
Примечание: ① Положение светодиодного индикатора
В Таблице 2 приведены описания светодиодных индикаторов точки доступа.
Тип сообщения | Состояние светодиода | Сообщение Значение |
Статус ассоциации | Щебечущий зеленый | Нормальное рабочее состояние, но беспроводной клиент не связан |
Зеленый | Нормальное рабочее состояние, как минимум одна ассоциация беспроводных клиентов | |
Состояние загрузчика | Зеленый | Выполнение загрузчика |
Ошибка загрузчика | Красный | Ошибка проверки подписи загрузчика |
Статус заполнения регулятивного домена точки доступа | Мигающий желтый | Подготовка точки доступа к новому регулятивному домену с помощью протокола Neighbor Discovery Protocol (NDP) в процессе |
Велоспорт красный, зеленый и выкл. | AP ожидает загрузки | |
Щебечущий красный | Точка доступа настроена на неверный регуляторный домен | |
Рабочий статус | Мигает желтым | Выполняется обновление программного обеспечения |
Переключение между зеленым, красным и желтым | Выполняется процесс обнаружения/присоединения | |
Быстро переключаясь между красным, зеленым, желтым и выключенным. | Команда определения местоположения точки доступа, вызываемая из веб-интерфейса контроллера. | |
Ошибки операционной системы точки доступа | Переключение между красным, зеленым, желтым и выключенным | Общее предупреждение; недостаточная встроенная мощность |
На рис. 2 показаны порты и соединения AIR-AP1832I.
Примечание:
① | Кнопка режима | ④ | Порт PoE-In (порт Ethernet Uplink) |
② | Консольный порт RJ-45 | ⑤ | Входной порт питания 48 В постоянного тока |
③ | порт USB 2.0 |
В таблице 3 показано сравнение двух точек доступа.
номер части | АИР-AP1832I-R-K9 | АИР-AP1832I-R-K9C |
Описание | Точка доступа 802.11ac Wave 2, 3x3:2 | Точка доступа 802.11ac Wave 2, 3x3:2 ★ Номер модели, оканчивающийся на C, по умолчанию поставляется вместе с образом программного обеспечения Cisco Mobility Express. |
Встроенная антенна | Да | Да |
Регуляторный домен | R (регуляторный домен R): - от 2,412 до 2,472 ГГц; 13 каналов - от 5,180 до 5,320 ГГц; 8 каналов - от 5,660 до 5805 ГГц; 7 каналов | R (регуляторный домен R): - от 2,412 до 2,472 ГГц; 13 каналов - от 5,180 до 5,320 ГГц; 8 каналов - от 5,660 до 5805 ГГц; 7 каналов |
